龙门式硅胶涂覆数控作业机架结构

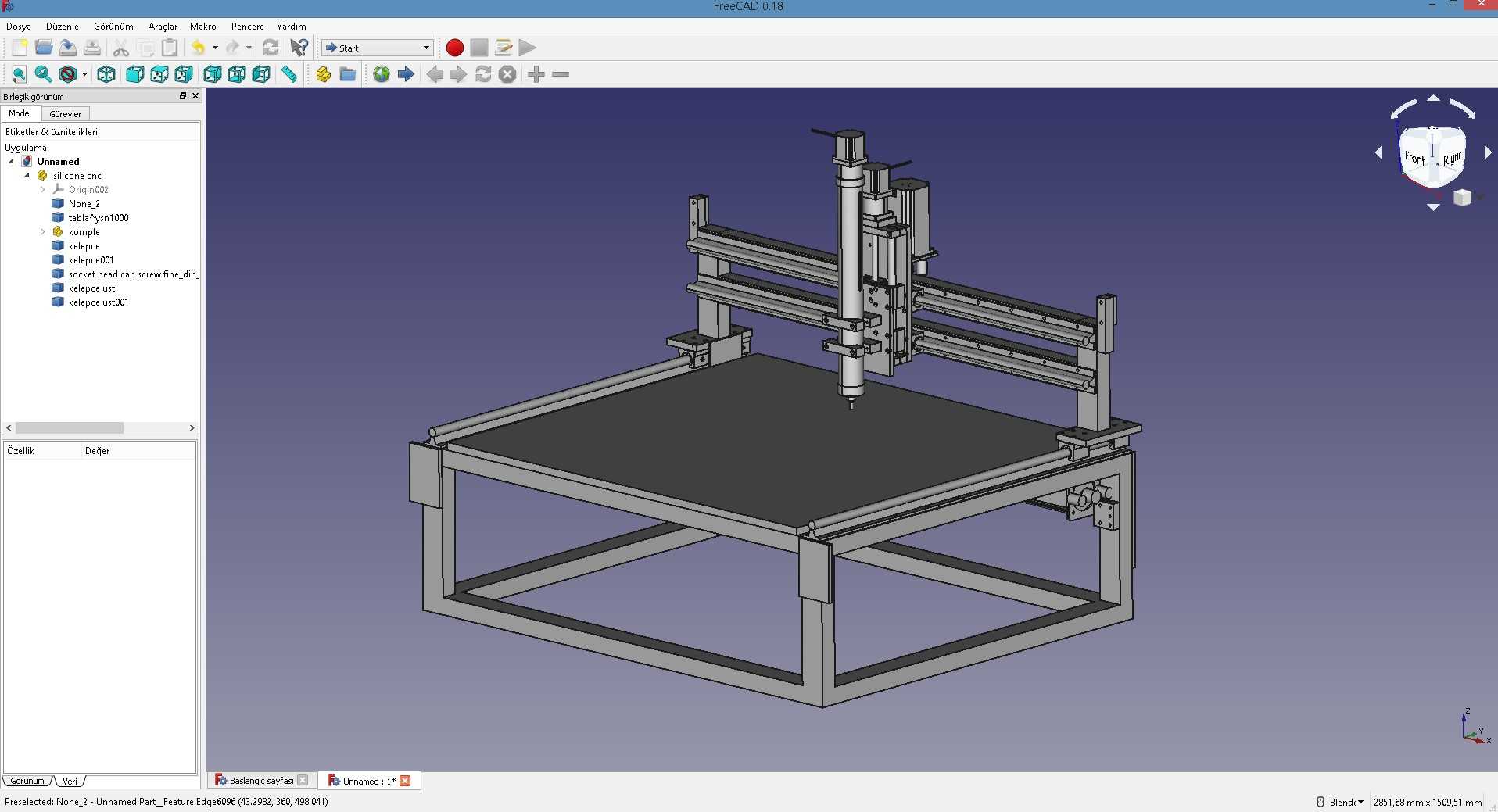

　　这套龙门式的硅胶数控作业结构，主要面向平面类工件的硅胶定量涂覆、轨迹点胶作业场景，在消费电子外壳密封、光伏组件边框封胶、板材复合粘接前的胶层涂布工序中应用较多，区别于常规立式点胶设备的小行程局限，该结构采用双侧导轨支撑的龙门跨距设计，可适配大尺寸幅面的工件加工作业，无需多次挪动工件定位基准，能有效减少重复装夹带来的位置误差。从结构布局来看，设备主体采用工业铝型材拼接的框架作为承载基体，型材连接处采用角件与内置螺栓双重锁紧，兼顾机架整体的抗扭刚度与组装调试的便利性，底部框架预留了工件输送线的穿设空间，可直接对接上下游的自动化产线，无需额外搭建设备机台的垫高结构，安装时只需保证底部框架的四个支撑脚处于同一水平基准，

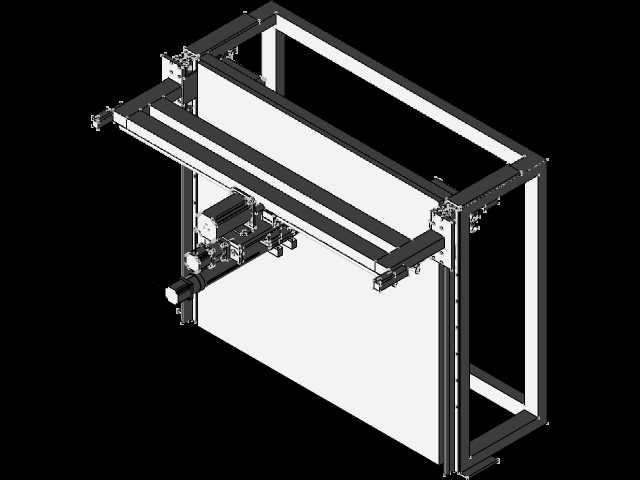

　　调整脚杯高度即可抵消地面不平带来的机架倾斜问题，整体安装边界的宽度适配常规1.2米幅面的板材作业需求，纵深方向可根据产线实际长度做同规格型材的延伸拼接，无需改动主传动部分的安装孔位。横向传动模组采用双直线导轨搭配同步带传动的结构，导轨分别固定在龙门两侧的竖向型材立板上，驱动端安装在模组一侧，带动横梁整体做Y向的往复移动，横梁上搭载的Z向执行滑台则负责硅胶涂覆头的上下位置调整，滑台侧面预留了胶阀、加热模块、视觉定位相机的安装螺孔，可根据不同的硅胶涂覆工艺需求加装对应的功能组件，滑台的X向移动同样采用直线导轨导向，传动形式可根据涂覆精度需求替换为丝杆传动或同步带传动，两种传动形式的安装座孔位在横梁上做了兼容设计，

　　无需二次加工即可完成组件替换。设计过程中重点考虑了硅胶作业的工况特性，所有传动导轨的侧面都加装了可拆卸的防尘挡片，避免作业过程中飞溅的硅胶雾滴附着在导轨滚道与传动带表面，长期运行后可直接拆下挡片清理表面附着的胶渍，无需拆解整个传动模组；机架的后侧预留了电气控制元件的安装板位置，可固定伺服驱动器、IO模块、气路电磁阀组等组件，布线时所有线缆都可通过型材的内置槽走线，外部加装线槽盖板，避免线缆外露被胶液污染或被运动部件剐蹭。设备的运动行程设计上，Y向行程覆盖整个机架的内部作业幅面，X向行程匹配横梁的有效长度，Z向行程预留足够的抬升高度，既可以避让表面有凸起结构的异形工件，也能适配不同高度的涂覆头工装，

　　作业时龙门移动的线速度可根据硅胶的固化特性、涂覆胶层的厚度要求做参数调整，低速运行时无明显的爬行抖动问题，高速移动时双侧导轨的同步约束可避免横梁出现偏摆，保证涂覆轨迹的位置精度。在安装调试阶段，需要先组装底部的矩形框架，通过对角线测量保证框架的方正度，再安装两侧的竖向立板，用百分表打表检测两侧导轨的安装平行度，调整到公差范围内再锁紧导轨的固定螺栓，之后吊装横梁组件与两侧的滑块座连接，手动推动横梁全程移动，确认无卡滞点后再安装传动带与驱动电机，最后挂载Z向滑台做全行程的空载运行测试，确认各轴的运行平顺性后再接入胶路系统做试涂作业。整个结构没有采用复杂的定制铸件，全部采用标准工业型材与标准传动模组拼接，加工件仅为少量的连接角板与安装座，加工成本较低且后期维护更换配件十分方便，若后续需要扩宽作业幅面，只需更换更长的横梁型材与对应长度的X向导轨、传动件即可，原有驱动组件与Z向滑台都可直接复用，设备改造的周期与成本都能得到有效控制。针对硅胶涂覆作业中容易出现的胶液滴落问题，在Z向滑台的下方还预留了接胶盘的安装位，设备待机时涂覆头移动到接胶盘上方，可避免残留的胶滴滴落到工件或工作台表面造成污损，接胶盘采用抽拉式结构，清理时可直接抽出倒掉废胶，无需探身到设备内部操作。
