橡胶件内螺纹加工专用攻丝设备结构

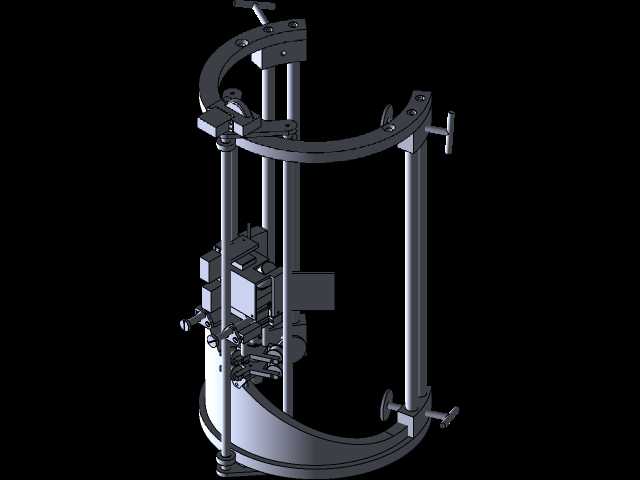

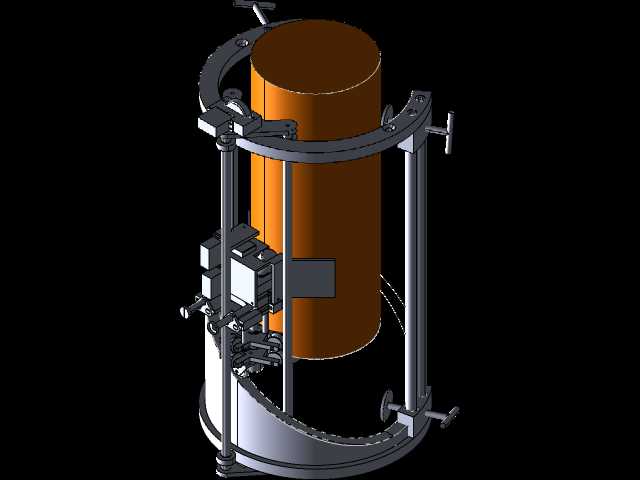

　　在橡胶密封件、橡胶连接件的批量生产环节中，橡胶材质本身的低刚度、高弹性特性，一直是内螺纹加工的难点——常规金属攻丝设备进给刚性过强，很容易造成橡胶件螺纹牙型扭曲、内壁撕扯、孔径变形超差，无法满足密封、连接的精度要求，这款针对橡胶材质特性开发的攻丝设备，正是为解决这类加工痛点设计的。从结构布局来看，设备采用了开合式环形框架作为主体承载结构，上下两组半圆弧抱架通过竖向导柱连接，这种框架设计首先解决了异形橡胶工件、筒状橡胶工件的装夹定位问题：作业时可以先将上半环架打开，把待加工橡胶件放置到下部定位工位，再闭合上半环架通过侧边手轮锁紧，框架的开合行程可以适配不同外径的筒状、块状橡胶工件，不需要额外更换定制夹具，

　　适配的工件外径范围覆盖80mm到220mm，整体设备的安装占地尺寸控制在350mm见方的工作台范围内，不需要额外做地基固定，可以直接安置在常规钳工台、生产线旁的辅助工作台上使用，适配小批量多品种的橡胶加工车间布局。设备的攻丝执行单元安装在竖向导柱的滑动载板上，载板的进给没有采用常规机床的刚性丝杠传动，而是搭配了阻尼可调的滑动导轨，进给过程中可以根据橡胶材质的硬度实时调整进给力度，避免刚性进给顶弯橡胶工件、造成螺纹烂牙；攻丝主轴带有浮动补偿结构，在攻丝进入和退出的行程中，主轴可以有±3mm的轴向浮动量，抵消橡胶件装夹时的微小位置偏差，保证螺纹牙型的同轴度。下部的工件定位工位带有可调式支撑块，

　　支撑块的高度可以在50mm到150mm之间调整，能够适配不同高度的橡胶工件，支撑块表面贴有防滑橡胶垫，避免攻丝扭矩作用下工件跟转，不需要额外加装气动或液压夹紧元件，手动调整即可完成定位，降低了设备的气源、电源配套要求，在没有压缩空气气源的小型加工车间也能直接使用。从设计思路上，这款设备没有追求高自动化的加工流程，而是紧扣橡胶攻丝的核心工艺需求：一是低刚性的柔性进给，匹配橡胶材质的弹性变形特性，避免加工过程中工件变形；二是快换式的装夹结构，减少不同规格工件切换时的调整时间；三是紧凑的结构尺寸，方便嵌入到现有橡胶制品生产线的工序节点中，不需要对现有生产线做大规模改造。设备的操作侧预留了攻丝头的安装接口，

　　可以根据加工的螺纹规格更换不同直径的攻丝夹头，适配M3到M12范围内的橡胶内螺纹加工，夹头带有扭矩过载保护结构，当攻丝扭矩超过橡胶材质的承受阈值时，夹头会自动空转，避免丝锥折断在橡胶工件内部造成工件报废。框架侧边的手轮除了用于开合锁紧上半环架，还带有刻度标识，可以根据工件的外径精准调整抱架的开合尺寸，重复装夹的定位精度可以控制在0.2mm以内，保证同批次工件的螺纹位置一致性。在实际生产场景中，这款设备可以布置在橡胶件硫化成型工序的后端，完成成型后的橡胶件直接上设备进行螺纹加工，不需要周转到单独的机加工车间，减少了工件周转过程中的磕碰变形；对于带金属嵌件的橡胶件，设备的定位工位还可以加装嵌件定位销，保证嵌件与攻丝螺纹的同轴度，满足带嵌件橡胶连接件的装配要求。设备的整体结构没有复杂的电控元件，日常维护只需要定期给竖向导柱加注润滑脂、检查攻丝夹头的磨损情况即可，维护成本远低于常规的数控攻丝设备，适合中小型橡胶制品加工厂的日常生产使用。
