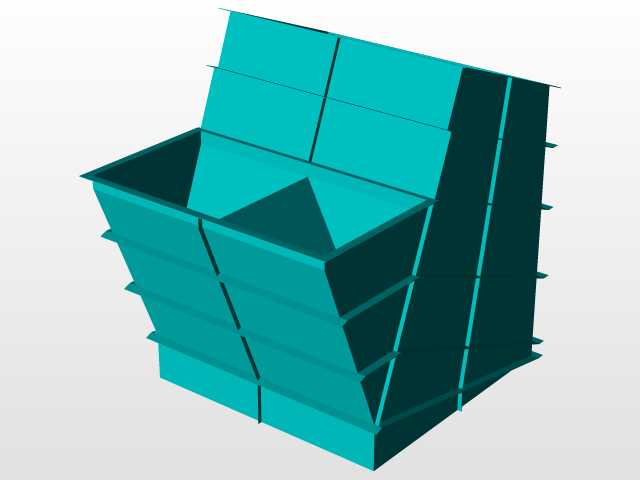

这类变径风管构件常见于工业除尘系统、车间排风管路、中央空调通风管网的接驳位置,主要解决不同截面形状管路之间的平顺过渡问题,避免管路截面突变造成的风阻陡增、紊流噪声以及局部积尘问题。从结构形式来看,该构件采用天圆地方的经典变径逻辑,但此处为矩形端口向方形端口的渐变过渡,整体采用薄壁钣金拼接结构,侧壁设置多道向外凸起的加强筋条,沿构件轴向均匀排布,用于提升薄壁壳体的结构刚度,避免管路在负压通风工况下出现吸瘪变形,同时也能减少薄板焊接或咬接后的应力变形。设计过程中首先需要确定两端接口的边界尺寸,一端匹配上游矩形风管的法兰安装孔位,另一端匹配下游方形设备的接口尺寸,过渡段的锥度需要控制在合理范围内,通常单边倾斜角度不超过15度,
保证气流通过时的压损控制在设计阈值内,避免风机负载无谓升高。构件的分块设计充分考虑了钣金加工的工艺性,将整个曲面壳体拆分为多块平面梯形板件,每块板件的折弯边预留统一的咬接或焊接余量,相邻板件拼接处的折边角度经过精确计算,保证拼接后整体曲面顺滑无明显折线凸起,既降低了数控下料的难度,也减少了现场拼接的校准工作量。安装边界方面,两端接口均预留法兰连接的边距,可匹配角钢法兰或共板法兰的安装要求,侧壁的加强筋同时也可作为管路吊装的受力点位,吊装时的载荷可通过筋条分散到整个壳体,避免局部受力造成板材变形。在实际工况应用中,这类过渡管段通常布置在除尘设备进风口、风机进出口、空调机组与风管的接驳位置,相比等径直管,变径段的结构强度要求更高,
因为气流在变径位置存在流向变化,对管壁的冲刷作用力更强,尤其是除尘系统中携带粉尘颗粒的气流,会对过渡段的内壁造成持续磨损,因此该结构的板厚选择通常比同系统直风管高一个等级,拼接焊缝也要求连续密封,避免漏风造成的风量损失。建模过程中需要重点处理各拼接板的展开尺寸计算,每一块梯形板的实际下料尺寸需要考虑折弯扣除量,避免拼接后出现端口尺寸偏差导致无法与上下游设备对接,同时加强筋的凸起高度需要根据板厚和管路设计负压计算确定,既要保证刚度足够,也不能过高造成风阻增加。另外,该构件的分段拼接结构也方便运输和现场组装,大尺寸的变径管如果做成整体结构,运输过程中容易出现挤压变形,拆分成单块板件运输到现场后再进行拼接组装,能大幅降低运输损耗,
也能适应狭小空间内的管路安装作业,不需要预留过大的设备进场通道。在管路系统设计时,这类变径构件的长度尺寸需要根据现场安装空间调整,在空间允许的情况下尽量拉长过渡段长度,降低锥度,进一步减少风阻和噪声,如果安装空间受限,也需要在变径位置加装导流叶片,不过该结构采用的多段平面拼接形式,本身就对气流有一定的导流作用,相比纯曲面的天圆地方构件,加工难度更低,更适合现场制作的工况,在中小型通风除尘项目中应用十分广泛。
