曲柄滑块往复运动传动机构结构设计

　　在各类需要将旋转运动转换为直线往复运动的通用机械场景中，曲柄滑块机构是应用覆盖范围极广的基础传动单元，从冲压设备的主传动、送料机构的往复驱动，到小型自动化设备的直线执行端，都能见到这类机构的衍生结构。这套曲柄滑块结构采用偏置式布局设计，区别于对心曲柄滑块的对称运动轨迹，偏置结构可以在特定行程需求下优化滑块的受力状态，降低传动过程中的侧向分力，减少滑动接触面的磨损速率，适合中等载荷、连续往复运行的工况使用。

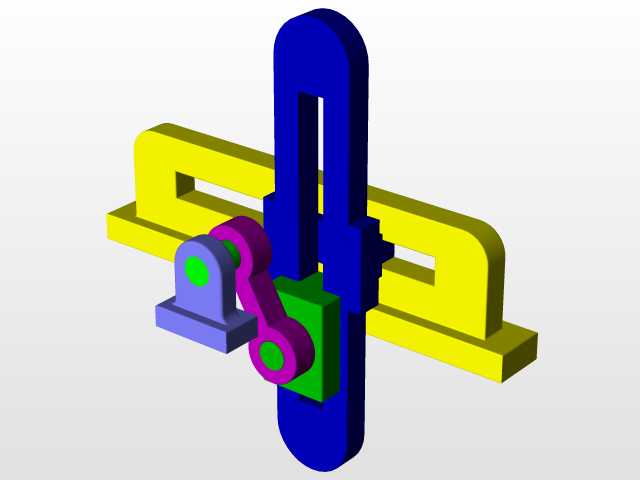

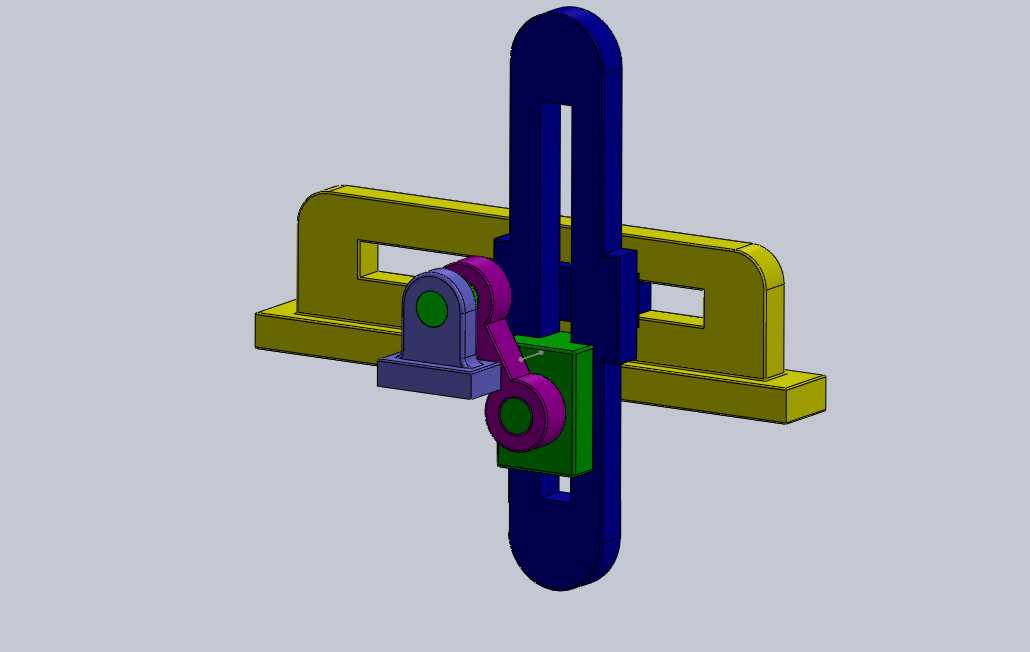

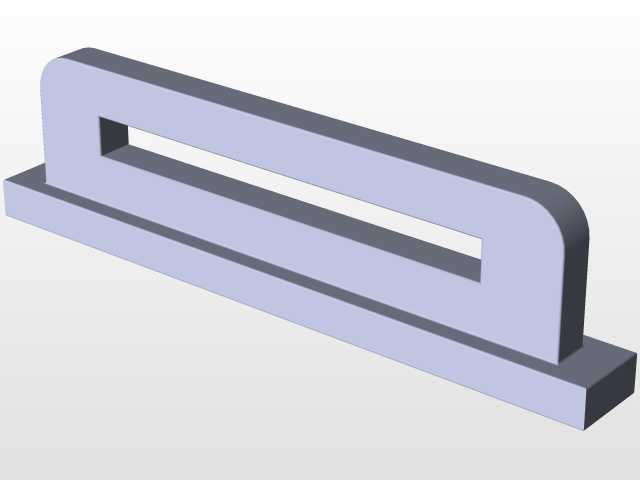

　　从结构组成来看，整套机构包含固定支撑基座、旋转曲柄、连接连杆、十字交叉导向滑块、滑动导槽五个核心部分。底部的卧式长导槽作为整个机构的固定支撑基准，采用带双侧立边的槽型结构，导槽的两个平行滑动面经过平面度公差约束，保证滑块在槽内滑动时不会出现卡滞、偏磨的问题；竖直方向的长导杆穿过卧式导槽中部的滑动衬套，与卧式导槽形成十字交叉的导向约束，两个方向的导向面垂直度公差控制在0.02mm以内，避免运动过程中出现别劲现象。

　　曲柄部分采用偏心轮加铰接轴的结构设计，曲柄的回转中心固定在卧式导槽侧方的支撑座上，支撑座与卧式导槽为一体化结构，保证曲柄回转中心与导槽滑动面的位置精度，避免长期运行后支撑座偏移导致的运动精度下降。连接连杆两端采用铰接结构，一端与曲柄的偏心轴连接，另一端与竖直导杆上的滑动块铰接，铰接位置均预留了轴承安装位，可根据载荷需求选配滑动轴承或滚动轴承，降低铰接处的转动摩擦阻力，提升机构的传动效率。

　　设计过程中，首先根据目标行程确定曲柄的偏心距，这套结构的滑块行程为曲柄偏心距的两倍，在确定偏心距参数时，同步核算连杆长度与偏心距的比值，比值控制在3以上，以此降低滑块运动过程中的速度波动，减小传动过程中的冲击载荷，适合运行转速在120rpm以内的中低速传动场景。导向部分的滑动接触面长度经过核算，滑块与导槽的配合长度大于滑块截面宽度的1.5倍，保证滑动过程中不会出现倾翻力矩导致的卡滞，导槽与滑块的配合间隙选取H8/f7的间隙配合公差，既保证滑动顺畅，又不会因为间隙过大导致运动精度损失。

　　安装边界方面，整套机构的固定安装位集中在卧式导槽的底部安装面，安装面预留了四个螺栓沉孔，可通过M6螺栓直接固定在设备的安装平台上，安装时需要保证卧式导槽的滑动方向与设备所需的直线驱动方向平行，平行度公差需控制在0.1mm/m以内；曲柄的动力输入端从支撑座侧方伸出，可通过联轴器直接与驱动电机、减速箱的输出轴连接，也可通过带轮、链轮结构接入设备的主传动链，适配不同设备的动力布局需求。

　　实际应用中，这套结构可根据使用场景调整各部件的材质，常规工况下采用45号钢加工后做调质处理即可满足强度要求，若用于食品、医药等有防腐需求的场景，可更换为304不锈钢材质，滑动接触面可增加聚四氟乙烯衬套降低摩擦系数，无需额外添加润滑油即可长期运行。机构的运动特性经过运动仿真验证，在额定转速下运行时，滑块的往复运动无死点（除曲柄与连杆共线的两个极限位置，可通过加装飞轮跨越死点），传动过程中各铰接点的受力均匀，无应力集中区域，长期运行的结构可靠性较高，可直接作为基础传动单元集成到各类专用设备的结构设计中，也可作为教学演示模型用于机械原理课程的运动展示，帮助从业者理解旋转运动转直线运动的传动逻辑。
