矩形转圆形风管过渡连接结构

　　在通风除尘、暖通空调、废气输送等工业管路系统中，不同截面形状的风道对接一直是管路布设环节的常见痛点，这类矩形转圆形的过渡接头正是为解决该类对接需求设计的核心连接件。日常现场布设管路时，经常会遇到设备出风口为矩形截面、而主输送管路采用圆形风管的情况，若强行通过拼接板材做折角转接，不仅会在管路内部形成突兀的折角涡流区，大幅提升风阻造成输送能耗升高，还容易在折角位置积留粉尘、冷凝水等介质，长期运行会出现管路堵塞、锈蚀漏风等问题。

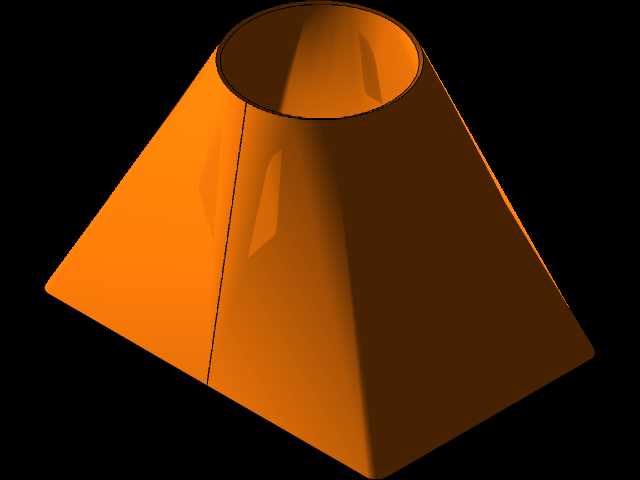

　　这个过渡结构采用渐变式的截面转换设计，从一端的矩形端口平滑过渡到另一端的圆形端口，整个侧壁曲面连续无突变折角，气流在通过接头时可以顺着曲面平缓改变流向，不会形成局部的高速紊流区，能有效降低管路系统的局部阻力损失，减少风机的运行负载。从结构受力角度来看，这种连续曲面的薄壁结构相比折边拼接的结构，在承受管路内部正负风压时的应力分布更均匀，不会在折角位置出现应力集中导致的板材变形、焊缝开裂问题，适配中低压通风系统的运行压力要求。

　　设计这类过渡接头时，首先要明确两端对接的边界尺寸：矩形端需要匹配对接设备的出风口法兰尺寸，四个边的边长、螺栓孔位的分布要和设备接口完全对齐，圆形端的直径要匹配后续圆形风管的公称直径，两端的法兰翻边尺寸要符合对应管路的安装规范，保证对接时密封垫有足够的压紧面，避免运行时出现漏风。过渡段的长度设计需要结合现场的安装空间确定，在安装空间充足的前提下，尽量拉长过渡段的长度，让截面变化的斜率更平缓，进一步降低风阻；如果现场安装空间局促，也可以在保证曲面平滑的前提下适当缩短长度，但要注意避免截面变化率过大导致的流场紊乱。

　　建模过程中需要重点处理四个三角面与四个锥面的拼接顺滑度，不能出现曲面的棱边错位，否则实际加工折边或者钣金展开时会出现尺寸偏差，导致成品无法和两端接口对齐。这类构件通常采用镀锌钢板、不锈钢板等薄壁板材加工，建模时需要预留板材的折弯余量，曲面展开后的下料尺寸要精准匹配板材厚度对应的折弯系数，避免加工成型后端口尺寸出现偏差。安装时，矩形端通过法兰与设备出风口的矩形法兰对接，中间加装密封胶垫，用螺栓均匀压紧，圆形端可以通过法兰或者抱箍与圆形风管连接，整个接头的承重需要通过配套的吊筋固定在建筑结构上，不能让两端的管路承担接头的重量，避免长期运行后管路变形错位。

　　在除尘系统的应用场景中，这种平滑过渡的结构还能减少粉尘在接头内壁的附着，因为平缓的气流不会在局部形成低速积尘区，降低了管路清理的维护频率；在有温湿度变化的排风系统中，连续的曲面也不容易积存冷凝水，避免冷凝水长期浸泡板材造成锈蚀，延长管路系统的整体使用寿命。设计时还要根据输送介质的特性选择合适的板材厚度，输送普通清洁空气时可以采用较薄的板材降低成本，输送含磨琢性粉尘、腐蚀性废气的场景则需要适当增加板材厚度，或者选用对应的耐腐蚀、耐磨材质。
