钣金安装底座结构设计方案

项目分类:通用五金配件 发布时间:2022-02-05 ID:543615
  • 钣金安装底座结构设计方案

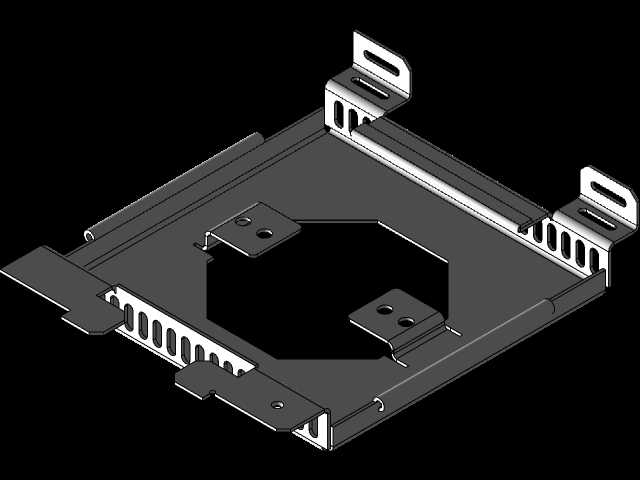

  在工业电子设备、小型工控装置的内部安装场景中,这类钣金底座承担着核心承载与定位的作用,多数时候作为设备核心板卡、功能模块的承载基体,直接决定内部组件的安装精度与运行稳定性。从结构设计来看,整体采用一体式钣金折弯成型工艺,减少拼接焊缝带来的形变误差,底座主体为平板承载面,中间开设的异形镂空结构并非减重设计的随意取舍,而是精准匹配所承载模块的凸起结构、散热通路以及走线空间,避免安装时出现结构干涉,同时给模块下方预留足够的空气流通间隙,降低长时间运行的积热风险。

  承载面两侧向上折弯形成的侧边翻边,一方面提升整体钣金件的结构刚性,抵消薄钣金件易出现的平面翘曲问题,翻边上均匀排布的长条散热孔,顺着设备内部风道方向开设,能引导气流穿过底座区域带走热量,同时长条孔的排布方向也兼顾了少量的安装位置微调余量,适配不同批次模块的尺寸公差。底座两端延伸出的带孔安装耳,是整个构件与设备主框架连接的核心边界,安装耳上开设的长圆孔设计,允许安装时在两个轴向进行小范围位置调整,抵消框架焊接或装配带来的孔位误差,降低装配时的对位难度,安装耳的折弯处做了加强压筋处理,避免长期受振动影响出现折弯处开裂的问题。

  承载面上凸焊的两个带孔定位片,是核心承载模块的精准定位结构,两个定位片的孔位与模块底部的安装柱精准匹配,安装时可先通过定位片完成模块的预定位,再进行紧固件锁附,大幅提升装配效率,定位片的高度经过精准测算,既保证模块与底座平面留有足够的散热间隙,又不会让模块整体高度超出设备内部的安装空间限制。底座边缘的多个折弯卡扣结构,可配合设备内部的线槽或走线架使用,无需额外增加扎带固定点位,就能实现内部线缆的有序排布,避免线缆散乱干扰内部组件运行。

  从安装边界来看,整体外形尺寸适配标准1U上架式设备的内部安装空间,所有折弯边的圆角半径均符合钣金加工的最小工艺要求,避免折弯时出现材料开裂问题,所有外露边缘均做了去毛刺处理,防止装配时划伤操作人员或破坏线缆绝缘层。设计过程中充分考虑了钣金加工的工艺性,所有孔位、折弯特征均无需特殊模具即可完成加工,有效降低量产阶段的制造成本,同时整体结构的抗振动性能符合工控类设备的运输与运行振动标准,在常规的工业环境振动频率下,不会出现紧固件松动、结构形变的问题。

  这类钣金底座的应用场景并不局限于单一设备,在小型通讯终端、工业控制模块、嵌入式计算装置中都能看到同类结构的身影,设计时需要平衡承载能力、散热需求、装配便利性以及加工成本多个维度的要求,不能单纯追求某一项性能而忽略其他维度的合理性。比如如果一味增加钣金厚度来提升刚性,会直接导致整体重量上升、材料成本增加,同时折弯加工的难度也会随之提升,而通过合理的翻边、压筋设计,用更薄的板材就能达到同等的结构刚性,才是钣金结构设计的核心思路。另外所有安装孔位的公差配合都经过严谨计算,定位孔采用 tighter 公差保证定位精度,安装过孔采用稍大公差降低装配难度,长圆孔的长度方向与尺寸链的误差累积方向保持一致,最大化吸收装配过程中的累积误差,减少生产线上的装配不良率。
