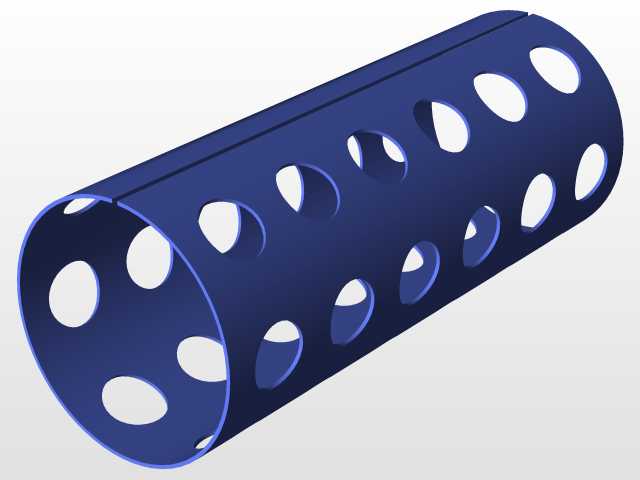

带阵列椭圆孔可折叠展开圆筒金属构件

　　这类带阵列椭圆孔的圆筒形金属构件，在流体输送配套、筛分过滤、物料导流类设备中应用十分广泛，不少需要兼顾通透率与结构支撑的工况都会用到类似结构。从实际使用场景来看，它既可以作为筛分设备的内筒衬件，让待筛分物料在筒内转动输送过程中，小于椭圆孔尺寸的颗粒顺利透筛，大于孔径的物料沿筒壁向前输送完成分级；也可以作为通风管路中的导流整流构件，均匀排布的椭圆孔能够打散管路内的紊流，降低风阻同时让气流分布更均匀，部分化工物料输送场景中，还能作为缓冲衬套套在管路内部，减缓高速物料对管壁的直接冲刷磨损。

　　设计这类构件的时候，首先要明确的是安装边界尺寸，圆筒的外径必须匹配配套设备的内筒安装位，预留合理的装配间隙，通常单边间隙控制在0.2到0.5毫米之间，既方便安装就位，也不会因为间隙过大出现运行时的晃动异响。圆筒的轴向长度要根据安装段的实际长度确定，两端要预留10到15毫米的无孔连接边，用来和两端的法兰或者端盖做焊接或者卡扣固定，避免孔位延伸到连接区域影响连接强度。

　　孔型选择椭圆孔而非圆孔，核心是考虑折叠展开的工艺性，椭圆孔的长边沿圆筒周向排布，在钣金展开下料的时候，孔与孔之间的连接筋受力更均匀，卷圆成型的时候不容易出现孔边撕裂的问题，同时椭圆孔的通透面积比同短轴尺寸的圆孔更大，在保证相同通透率的前提下，可以适当增加孔间筋的宽度，提升整个筒壁的结构刚性。孔的排布采用螺旋阵列方式，相邻两排孔的周向错位半个孔距，这样卷圆之后整个筒壁的受力更均匀，不会出现某一条轴向直线上全是连接筋导致的刚性不均，也能避免物料在筒内输送时卡在同排孔之间的缝隙里。

　　可折叠展开的结构设计，是为了方便后期的维护更换，不少设备的内部安装空间狭窄，整体式圆筒需要拆解大量周边部件才能装入，而这种可以展开成平板再卷合成型的结构，只需要在筒体的轴向接缝处设计对应的卡扣或者焊接预留边，现场安装的时候可以先将平板伸入安装位，再卷成圆筒对接接缝，大幅降低安装难度，维护更换的时候也只需要拆开接缝将构件展平抽出即可，不需要拆解整段管路或者设备腔体。

　　板材厚度的选择要结合实际工况的受力情况，作为筛分衬筒使用时，如果输送的是矿石、砂石这类磨琢性强的物料，板材厚度要选1.5到3毫米的耐磨钢板，保证足够的抗磨损寿命；如果是通风整流或者轻物料输送场景，选0.8到1.2毫米的普通冷轧钢板或者不锈钢板即可，兼顾轻量化与结构强度。卷圆成型的时候要控制椭圆孔的变形量，卷圆过程中孔的边缘会随板材弯曲产生轻微形变，要保证成型后椭圆孔的边缘无毛刺、无明显拉伸变形，避免使用过程中刮蹭输送的物料或者挂住纤维类杂质造成堵塞。

　　实际建模过程中，要先绘制展开状态的平板钣金件，在平板上完成椭圆孔的阵列排布，确认孔位距离板材边缘的安全距离，避免卷圆时孔位靠近接缝处出现强度不足的问题，之后通过钣金卷圆特征生成圆筒形态，同时要验证展开状态下的孔位尺寸与卷圆后的孔位形变是否在公差允许范围内，保证加工下料时展开图的尺寸准确，不需要二次修配。接缝处的连接结构要做错位避让，避免对接时出现孔位对齐偏差，影响整体的通透均匀性。

　　这类构件在安装时，要注意椭圆孔的朝向，长边沿周向布置的方向要和物料输送或者气流流动的方向匹配，避免孔边迎流角度过大造成不必要的阻力或者磨损。固定两端的时候，要保证整个圆筒的同轴度，避免转动过程中出现偏摆，和周边部件产生刮碰。日常使用中，因为孔位是均匀排布的，清理堵塞的时候可以顺着孔的长轴方向疏通，比圆孔更容易清理嵌在孔内的颗粒，维护难度更低。
