钣金冲压用带安装孔方形沉台成型构件

　　在钣金冲压加工的实际生产场景里，这类带法兰安装边的方形沉台成型构件，是薄板类五金件批量加工时常用的成型工作部件，主要适配常规吨位的开式可倾压力机、高速冲床的工位安装需求，用来在0.5-3mm厚度的冷轧钢板、镀锌板、铝合金板表面一次冲压出带圆角过渡的方形凹陷沉台结构，省去后续铣削、打磨沉台的工序，大幅提升薄板类结构件的加工效率。从实际使用的工况来看，这类成型构件常被用在电气柜壳体、设备面板、机箱盖板、小型五金支架的加工工序中，加工出的沉台结构既可以用来容纳内嵌的电子元件、紧固螺丝头，避免部件突出板面影响装配，也能通过沉台的弯折结构提升薄板整体的结构刚度，减少薄板受外力后的变形量，相比单纯在平板上压加强筋的结构，这种封闭沉台的抗扭、抗弯性能要高出40%以上，同时不会在板面形成凸起影响外观平整度。

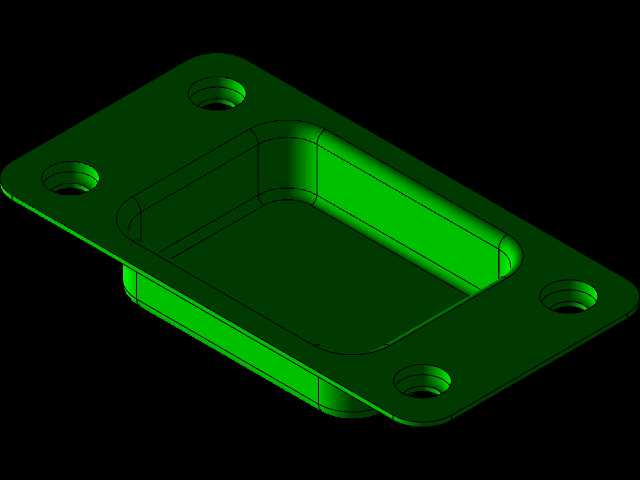

　　从结构设计的思路来看，这个成型构件的主体采用方形沉腔结构，沉腔的四个转角都做了等半径的圆角过渡，避免冲压过程中应力集中导致板材开裂，沉腔的侧壁设计了合理的拔模斜度，既保证冲压成型后板材能顺利从成型头上脱开，不会出现粘模、带料的问题，也能让成型后的沉台侧壁垂直度满足装配公差要求。周边延伸出的法兰安装边上均匀布置了四个沉头安装孔，孔位的位置度公差控制在0.02mm以内，安装时可以通过内六角螺丝直接固定在冲床的上模座或者成型工位的固定板上，安装边的底面做了精磨处理，平面度控制在0.01mm以内，保证安装后成型工作面和下模的平行度，避免冲压时出现偏载导致成型深度不均、板材拉伤的问题。

　　在安装边界的尺寸适配方面，这类成型构件的整体外轮廓尺寸适配常规100-200mm行程的冲床工位，安装孔的孔距符合通用模座的标准安装孔位规格，不需要额外加工转接板就能直接装夹使用；成型沉腔的深度可以根据实际加工的板材厚度调整冲压行程来控制，常规适配的沉台深度范围在2-15mm之间，成型时配合对应的下模凹模，可以保证沉台边缘的R角均匀一致，不会出现板材起皱、拉裂的缺陷。实际生产验证中，这种成型结构加工出的钣金沉台，边缘的平整度误差可以控制在0.1mm以内，不需要后续的校形工序就能直接进入喷涂、装配环节，相比传统的焊接沉台、铣削沉台工艺，单件加工时间可以缩短80%以上，材料利用率也能提升15%左右，非常适合大批量的钣金件生产场景。另外，成型构件的工作边缘都做了微小的圆角钝化处理，避免冲压时划伤板材表面的涂层或者基材，对于表面要求较高的装饰类钣金面板、喷涂面板加工，能有效减少表面划痕、压伤的不良率，降低后续表面处理的返修成本。在长期的冲压使用中，这种整体式的成型结构抗冲击性能更好，不会出现分体式镶件松动、移位的问题，维护时只需要定期检查工作面的磨损情况，在表面出现轻微拉伤时做抛光处理就能继续使用，整体使用寿命远高于拼接式的成型工装。
