G型螺旋式手动夹紧工装结构设计

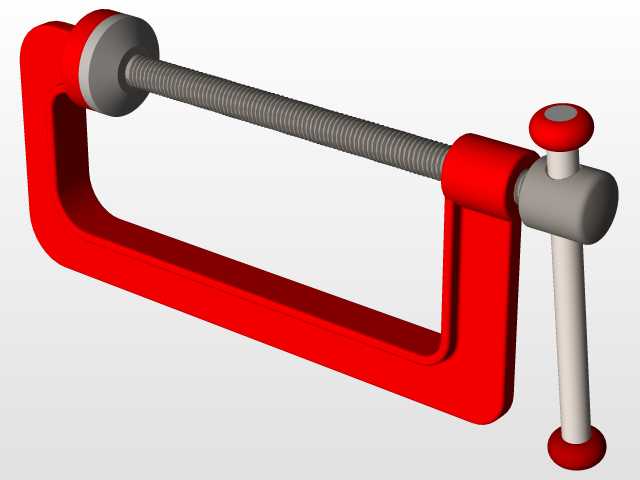

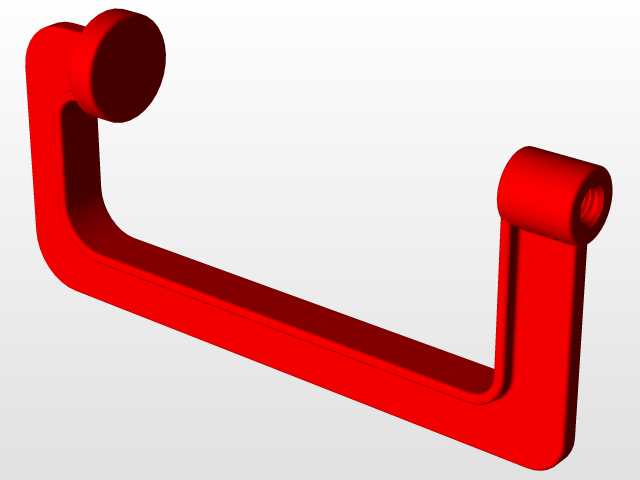

　　这款G型螺旋夹紧结构是机械加工、装配维修场景中极为常用的手动夹持工装，区别于快速夹钳的定行程限制，螺旋传动的结构形式可适配更大范围的夹持厚度，在单件小批量生产、设备临时检修、工件定位装夹环节的使用频率极高。从结构设计逻辑来看，整体采用C型开口的框架作为主体承载结构，框架截面做了等强度过渡设计，在夹持受力最大的弯角位置做了圆弧加厚处理，避免应力集中导致的框架变形或断裂，框架开口深度与最大开口行程做了匹配设计，可覆盖常规中小型工件的夹持需求，实际使用时无需额外搭配垫块即可完成多数平面类工件的压紧固定。

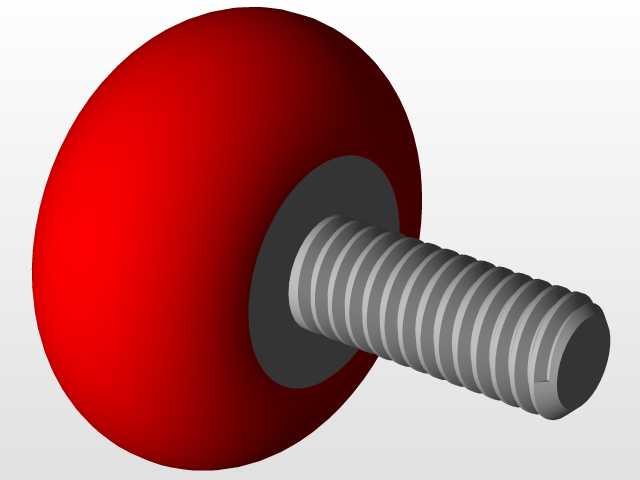

　　传动部分采用梯形螺纹副设计，相比普通三角螺纹，梯形螺纹的牙根强度更高，传动过程中受力更均匀，耐磨损性能更优，长期反复旋紧使用也不易出现滑牙问题，螺杆端部搭配了可转动的压头，压头与螺杆端面采用间隙配合，旋紧过程中压头可贴合工件表面不跟转，避免压头旋转刮伤工件待加工表面，压头端面做了滚花防滑处理，夹持光滑表面工件时也能提供足够的摩擦力，防止工件受力移位。

　　操作端采用T型转杆结构，转杆与螺杆尾部的通孔采用间隙配合，可根据所需夹紧力的大小调整转杆的伸出长度，需要大夹紧力时可将转杆两端伸出长度调至最大，借助杠杆原理降低操作力度，狭小空间操作时可将转杆推至单侧，减少操作所需的空间范围，适配不同工况下的操作需求。

　　从安装边界与外形尺寸来看，整体框架的外轮廓无多余突出结构，C型开口的背部为平直平面，可直接吸附在磁性工作台表面，也可通过压板固定在机床工作台面上，无需额外设计专用安装底座，螺杆的行程范围覆盖框架的全部开口高度，最小夹持厚度可至零位，最大夹持厚度匹配框架开口的最大净空尺寸，实际使用时可根据工件厚度自由调整夹持位置，压头的直径尺寸设计兼顾了压强与接触面积，既不会因为接触面积过小压伤软质工件表面，也不会因为接触面积过大导致夹持定位精度下降。

　　在实际应用场景中，这类夹紧结构可单独使用完成两个工件的粘接对接、焊接定位、钻孔装夹，也可多个组合使用完成长条形工件的多点压紧固定，在钣金加工、木工装配、设备维修、五金工件加工等场景都有广泛应用，相比气动、液压夹紧装置，这款手动螺旋夹紧结构无需外接动力源，不受作业场地的气源、电源限制，整体重量轻便，可随身携带至不同作业点位使用，结构简单无易损件，日常使用仅需定期在螺纹副位置涂抹润滑脂即可长期保持顺畅的操作手感，维护成本极低。

　　设计过程中对框架的受力变形量做了校核，在额定夹紧力下框架开口处的变形量控制在极小范围内，可保证夹持过程中工件不会因为框架变形出现松动，螺杆的长径比做了优化设计，既保证了足够的夹持行程，也避免螺杆伸出过长时出现受力弯曲的问题，压头与工件接触的端面做了平面度处理，保证夹持时压力垂直作用于工件表面，不会出现侧向分力导致工件移位。
