三角吊运承重挂接构件结构设计

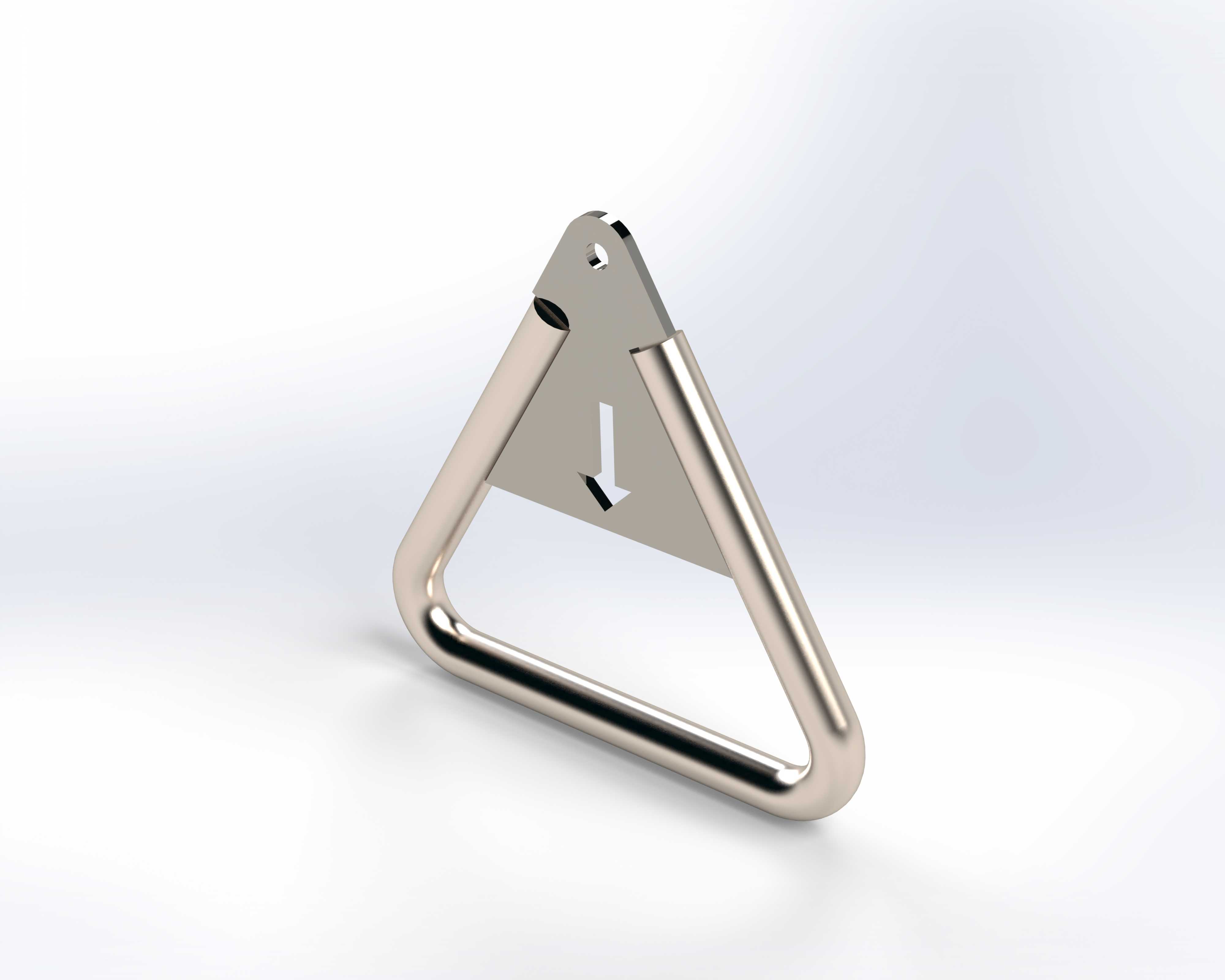

　　在车间物料转运、轻型设备吊装、户外施工小件吊运这类作业场景里，挂接构件的受力合理性直接决定作业安全冗余，这款三角结构的吊运挂接件，正是针对100kg以内轻型载荷的垂直吊运、斜向牵拉场景设计的专用挂接部件。不同于常规圆形吊环在斜拉时容易出现的应力集中在焊缝点位的问题，这款构件采用闭合三角形的框架结构，三条边的受力传递路径更短，载荷可以顺着金属杆体均匀分散到三个转角位置，不会出现局部应力骤升的情况。从结构设计逻辑来看，构件顶部的平板段预留了两个安装孔位，孔位做了倒角去毛刺处理，既可以通过螺栓直接固定在被吊物的预设安装面上，也可以搭配卸扣与上部吊索连接，平板段中间冲压出的向下箭头标识，是专门做的安装方向提示，

　　避免现场作业人员装反导致受力方向偏移，引发安全隐患。三角形的环形杆体采用圆钢弯制工艺成型，杆体与顶部平板的连接位置做了满焊处理，焊后打磨平整，没有焊瘤、虚焊的缺陷，圆杆的表面做了抛光处理，既可以减少与吊索、卸扣连接时的摩擦阻力，也能避免杆体毛刺割伤吊索的纤维层，延长配套吊具的使用寿命。从安装边界尺寸来看，这款三角挂接件的整体外轮廓为等边三角形结构，单边杆体长度控制在120mm以内，杆体直径为10mm，顶部平板的厚度为5mm，整体占用的安装空间很小，即使是在设备表面的狭窄安装位，也能顺利完成固定，不会和周边的管线、结构件产生干涉。在实际使用场景中，这款构件既可以单独作为小型设备的永久吊点使用，比如在小型电控柜、

　　便携式焊接设备的壳体上预装两个该构件，日常转运时直接挂入吊钩即可起吊，不需要额外捆绑吊索；也可以多个组合使用，搭配吊带组成多点吊运系统，用于形状不规则的钣金构件、工装夹具的转序吊运。设计过程中特意规避了常规吊环的活动铰接结构，因为铰接缝隙在户外扬尘、车间金属粉尘较多的环境里，很容易进入杂物导致铰接点卡滞，时间长了会出现转动不灵活、受力方向无法自适应的问题，而这款一体化的三角闭合结构没有活动部件，日常不需要做润滑维护，只需要定期检查焊缝位置有没有开裂、杆体有没有塑性变形即可，维护成本极低。在受力校核阶段，针对垂直起吊、30度斜拉、60度斜拉三种常见工况都做了有限元受力分析，垂直起吊时最大应力出现在顶部平板与杆体的连接焊缝位置，

　　应力值远低于材料的屈服强度，60度斜拉时杆体的最大变形量控制在0.2mm以内，不会出现永久变形，完全满足轻型吊运场景的安全要求。构件的边角位置都做了圆角过渡处理，没有尖锐的棱角，既可以避免作业人员安装时被划伤，也能防止尖锐边角割伤吊带、钢丝绳这类柔性吊具，降低吊具断裂的风险。和市面上同载荷等级的吊环相比，这款三角结构的挂接件自重更轻，单个构件的重量不到200g，批量预装在设备上不会额外增加过多的设备自重，同时三角形的结构辨识度很高，现场作业人员很容易识别出吊点位置，不会错挂到设备的非承重结构上。在仓储物料转运场景里，这款构件还可以固定在仓储料箱的侧面，作为料箱堆垛转运的挂接点，配合堆垛机的吊钩实现料箱的自动调运，因为结构没有突出的活动部件，料箱堆垛时不会和相邻料箱产生卡挂，适配自动化仓储的转运需求。
