凯迪拉克车用琥珀色转向信号灯泡结构

　　日常做整车灯具配套结构设计时，这类楔形插接的琥珀色信号灯泡是外饰灯具里最常见的标准件之一，很多人做建模时容易忽略安装边界的配合公差，最后出数模到工装阶段才发现卡接间隙不对，要么装进去松旷行车时震动异响，要么插接过紧装配时把灯座卡脚掰断。先从实际装车场景说，这类灯泡主要用在车辆前侧转向灯、侧标志灯位置，琥珀色的玻壳是法规强制要求的透光色，不需要额外在灯具面罩上做滤色层，能直接降低面罩的注塑配色难度，同时点亮时光线的色温一致性更好，不会因为面罩长期老化出现透光色偏，满足机动车外部照明和光信号装置的法规要求。

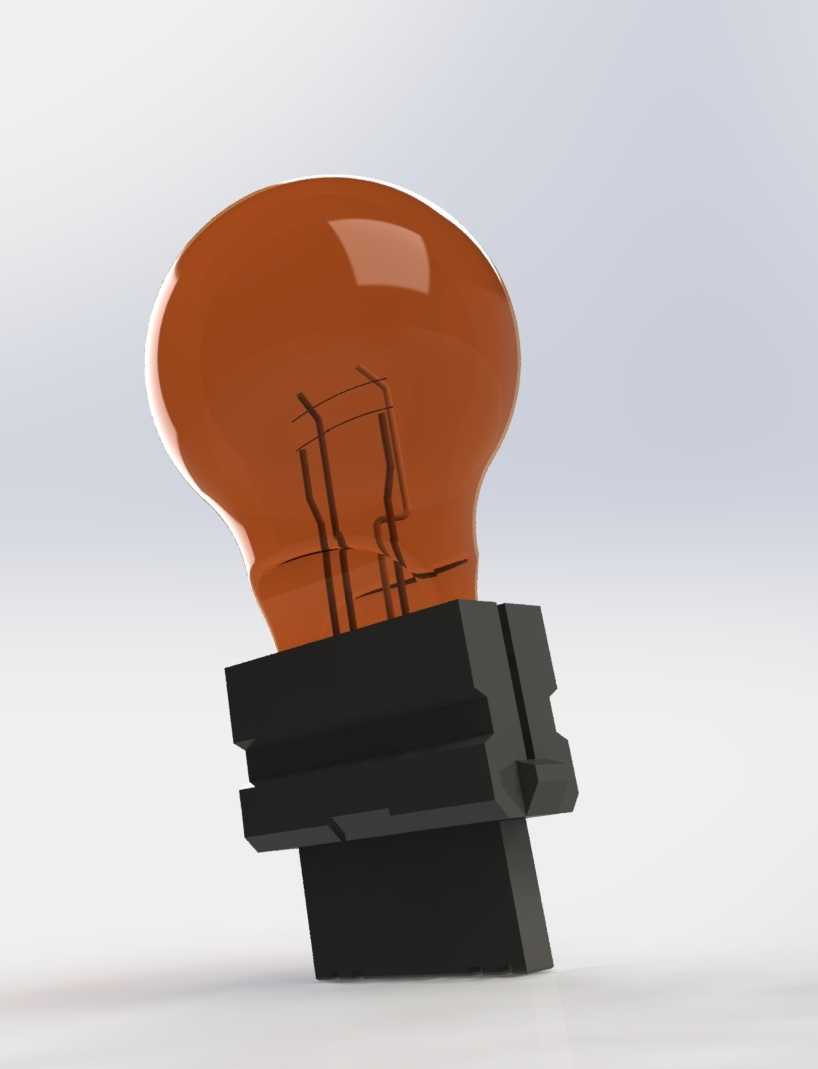

　　从功能特性上看，这个灯泡采用的是楔形直插结构，和传统的螺口、卡口灯泡不一样，没有旋转锁止的结构，完全靠灯座内部的弹性触片和灯泡底座的过盈配合实现固定，装配时只需要对准灯座卡槽垂直推入即可，生产线的装配效率比旋转锁止结构高近40%，售后更换时也不需要额外工具，徒手就能完成拆装。玻壳部分做了椭球形的吹塑成型，内部的灯丝支撑结构做了居中定位，避免车辆长期震动后灯丝偏移，导致发光中心偏离灯具的反射镜焦点，造成灯光照射角度偏移，影响信号识别距离。黑色的电木底座做了两道平行的限位凸筋，和灯座的卡槽配合时能起到防呆作用，不会出现插反导致正负极接反的问题，底座的插拔导向面做了15度的导入斜角，装配时即使有轻微的位置偏差，也能顺着斜角滑入卡槽，降低生产线的装配不良率。

　　做三维建模的时候，首先要确认安装边界的几个核心尺寸：首先是底座的总宽度，要和灯座的卡槽宽度留0.1-0.15mm的间隙，单边间隙控制在0.05-0.07mm，既保证插拔顺畅，又不会出现横向松旷；底座的插入深度要严格匹配灯座的触片行程，保证插到底之后灯丝的发光中心正好和反射镜的焦点重合，误差不能超过0.3mm，否则会导致反射光型发散，转向灯的点亮可视角度达不到法规要求。玻壳部分的建模要注意壁厚均匀，琥珀色玻壳的壁厚控制在0.8-1.2mm之间，壁厚不均会导致吹塑成型时出现应力集中，车辆在高低温交变环境下使用时容易出现玻壳开裂，尤其是冬季洗车时冷水骤激，壁厚差超过0.3mm的位置很容易出现炸裂。另外玻壳和底座的连接部分要做圆弧过渡，不能有直角接缝，否则装配时受力容易出现玻壳从根部断裂的问题。

　　从实际使用的工况来看，这类灯泡的工作环境温度跨度很大，发动机舱附近的灯具在夏季暴晒后内部温度能达到80摄氏度以上，冬季北方低温环境下可能到零下30摄氏度，所以建模时还要考虑材料的热膨胀系数，电木底座的热膨胀系数和玻壳的热膨胀系数差异较大，连接位置的包胶结构要留足够的弹性余量，避免温度变化时不同材料的伸缩量不一致导致连接松脱。另外灯泡的插片端子要突出底座端面2.5mm，保证和灯座内的弹性触片有足够的接触面积，接触压力控制在3-5N之间，压力过小会出现接触不良导致灯泡闪烁，压力过大会导致插拔力过大，装配困难。很多新手建模时容易把玻壳的形状做的过于圆润，忽略了实际玻壳吹制时的脱模斜度，导致数模做出来之后无法开模生产，实际上玻壳的侧面有微小的脱模斜度，大概在1度左右，方便吹塑完成后从模具里脱出。还有灯丝的支撑结构，不能做的太粗，否则会在玻壳上形成阴影，影响点亮后的光线均匀性，支撑丝的直径一般控制在0.3mm以内，同时要保证足够的结构强度，能承受车辆行驶时的持续震动，不会出现灯丝下垂短路的问题。

　　在整车灯具的匹配设计中，这类灯泡的三维数模还要和周边的灯具反射镜、面罩、线束做干涉检查，灯泡插入灯座后，玻壳和反射镜的内壁要留至少2mm的间隙，避免车辆震动时玻壳碰到反射镜，刮花反射镜的镀铝层，影响反光效率。同时灯泡的尾部和线束端子要留足够的布线空间，不能让线束被底座压住，否则长期震动会磨破线束绝缘层，造成短路故障。另外琥珀色玻壳的透光率要控制在60%-70%之间，建模时虽然不用直接做光学属性，但结构尺寸要保证玻壳的曲率均匀，不会出现局部透光率不均的问题，导致点亮时出现光斑，影响信号的识别效果。很多人在做这类标准件建模时，直接照着外观拉个外形就完事，忽略了这些实际装配和使用中的细节，最后数模用到实际项目里就会出现各种装配问题，要么装不上，要么装上之后用不了多久就出故障，其实做这类车用配件的三维结构，核心不是把外观做的多像，而是把所有配合边界、工况余量、工艺要求都考虑进去，让数模能直接对接生产和装配，这才是结构建模的实际价值。
