双层金属焊接烟囱防雨遮阳构件

　　在民用自建房、低层小型商用建筑的屋面通风系统中，烟囱出屋面段的防护一直是容易被忽略的细节节点，不少项目在施工时仅做简单的弯头处理，长期使用中容易出现雨水顺烟囱内壁倒灌、正午阳光直射加速烟囱接口密封胶老化、落叶杂物堆积堵塞排烟通道等问题，这款双层结构的金属烟囱遮阳防雨构件，正是针对这类实际工程痛点设计的配套防护部件。

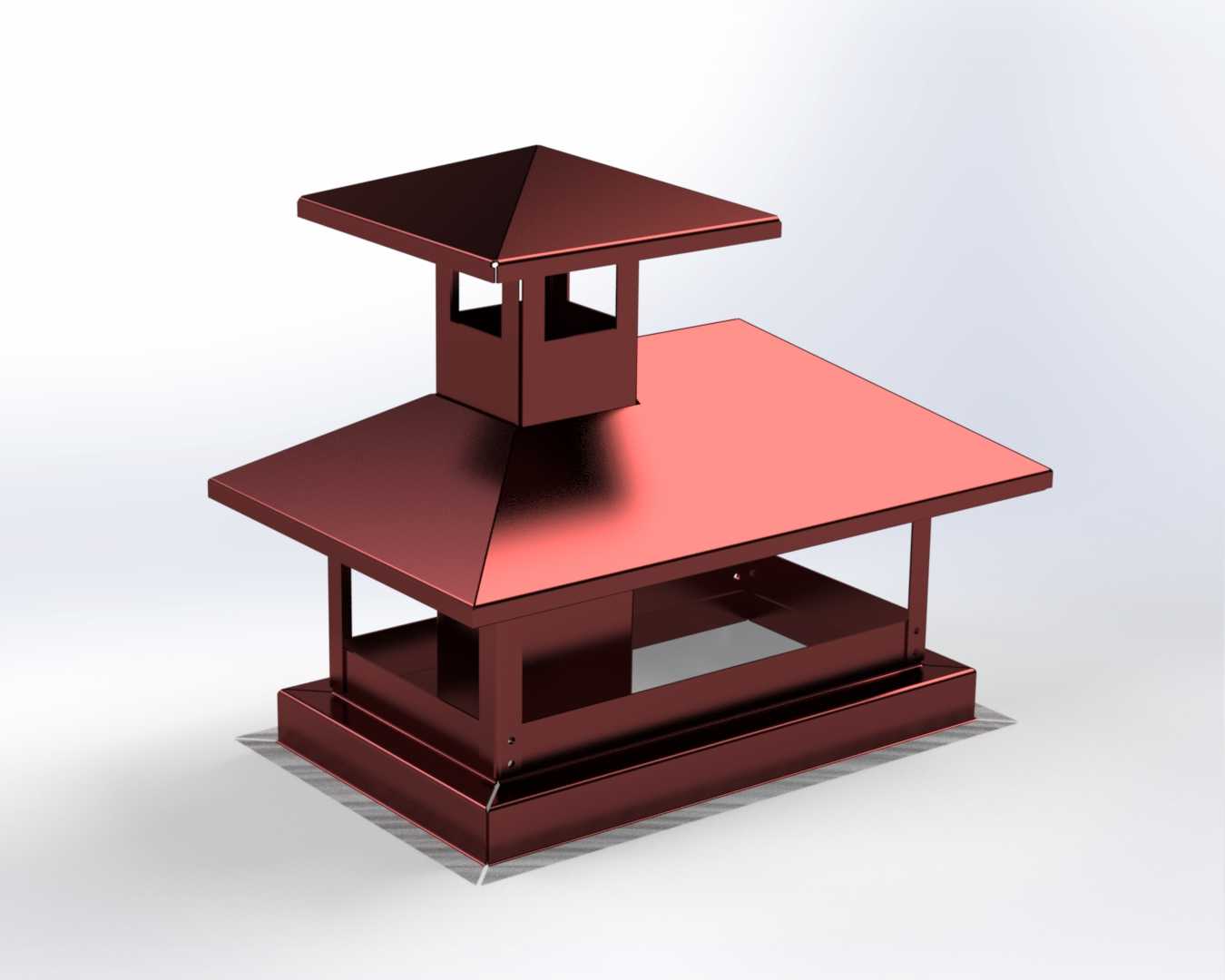

　　从结构设计逻辑来看，该构件采用分层悬挑的双层顶盖设计，下层顶盖尺寸更大，覆盖范围超出烟囱本体的安装边界，上层小尺寸顶盖对应烟囱的核心排烟口区域，两层顶盖之间预留了足够的通风间隙，既不会遮挡排烟通道的有效通流面积，又能通过两层悬挑板的遮挡，完全阻断不同角度飘落的雨水进入烟囱内部，同时上层顶盖的遮挡可以避免正午阳光直射烟囱顶部的密封连接部位，降低密封材料长期受紫外线照射老化开裂的风险。整个构件全部采用金属板材弯折后焊接成型，没有额外的塑料、橡胶类易损连接件，整体结构强度高，能够承受屋面区域的强风荷载，不会出现大风天气下构件脱落的安全隐患。

　　实际安装时，构件底部设置有与烟囱外径匹配的方形安装基座，基座边缘预留了标准的螺栓连接孔位，可以直接套在出屋面的方形烟囱顶端，通过自攻螺丝或者膨胀螺栓与烟囱外壁完成固定，不需要对原有烟囱结构做额外的切割改造，适配常规民用建筑中常见的砖砌烟囱、成品金属烟囱的安装尺寸。安装完成后，下层顶盖的悬挑边缘距离烟囱外壁的水平距离足够覆盖烟囱周边的屋面防水收头区域，避免雨水直接冲刷烟囱与屋面交接的防水节点，减少屋面渗漏的隐患。

　　从功能特性上看，全金属焊接的结构让该构件具备很好的耐候性，表面做了防锈喷涂处理，能够适应屋面高温、高湿、强紫外线的复杂使用环境，日常使用过程中几乎不需要额外的维护保养，落叶、灰尘等杂物会顺着倾斜的顶盖斜面自然滑落，不会在构件顶部堆积，避免杂物堵塞排烟通道。两层顶盖之间的支撑结构采用短立柱连接，立柱之间的空隙完全开放，排烟时烟气可以从上层顶盖下方以及下层顶盖与烟囱之间的间隙顺畅排出，不会增加排烟阻力，保证烟囱的排烟效率不受影响。

　　在建模设计过程中，需要重点把控几个关键尺寸的匹配度：首先是底部安装基座的内轮廓尺寸，必须与对应规格的烟囱外轮廓保留1-2mm的安装间隙，既方便现场安装对位，又不会因为间隙过大导致固定后出现晃动；其次是两层顶盖的悬挑长度，需要根据当地常年的降雨量、最大风雨角度做对应调整，保证极端降雨天气下雨水不会被风吹入烟囱内部；另外顶盖的倾斜角度设置在合理范围，既保证杂物、雨水可以自然滑落，又不会因为角度过陡导致构件整体高度过高，增加风阻影响安装稳定性。焊接部位的设计全部采用连续满焊工艺，避免出现虚焊、漏焊的部位，防止雨水从焊接缝隙渗入构件内部造成锈蚀，所有板材的弯折部位都做了圆角处理，避免尖锐的边角划伤安装施工人员。

　　这类构件虽然属于屋面系统的小型配套部件，但直接关系到烟囱的使用寿命以及屋面的防渗漏效果，在实际项目选型时，需要根据烟囱的实际截面尺寸、当地的气候条件选择对应规格的产品，安装时要注意基座与烟囱连接部位的密封处理，在连接缝隙处打耐候密封胶，进一步提升防水效果，保证构件长期稳定发挥防护作用。
