餐厅吊顶螺旋桨造型装饰吊扇结构设计

　　这款吊装装饰结构的设计初衷，是适配主题餐饮空间的顶面装饰需求，同时兼顾基础空气循环功能，打破常规吊扇的刻板外观，用航空螺旋桨的视觉元素强化空间的工业风格辨识度。从安装边界来看，整套结构的顶面固定端适配常规混凝土吊顶与轻钢龙骨吊顶两种基层，固定底座采用方形薄钢板结构，边长控制在450mm范围内，厚度为3mm，通过四颗膨胀螺栓与顶面基层连接，安装时底座与顶面之间预留20mm间隙用于走线与减震垫铺设，避免运行时的震动传递到建筑顶面产生共振噪音。吊装连接部分采用双层吊杆结构，外层为直径25mm的不锈钢装饰管，内层为直径16mm的实心承重钢杆，承重安全系数按照额定载荷的8倍设计，完全覆盖装饰外壳与叶片总成的总重量，

　　吊杆长度可根据现场层高在300mm至800mm区间调整，适配餐饮空间常见的2.8米至3.5米层高，保证叶片最低点距离地面的净空高度不低于2.3米，符合公共空间的安全使用要求。叶片部分的设计参考了低速螺旋桨的翼型截面，总共设置八片叶片，单叶长度为520mm，叶片根部宽度120mm，梢部宽度收窄至45mm，叶片采用15度的安装倾角，在低转速运行时即可推动大范围空气流动，不会产生高速气流直吹的不适感，适配餐厅用餐区域的柔和送风需求。叶片材质选用ABS工程塑料一体注塑成型，表面做哑光红漆面处理，每片叶片的动平衡精度控制在G2.5等级，装配前逐片做重量配平，避免运行时出现抖动。驱动部分采用静音直流无刷电机，固定在吊杆下端的电机安装座上，

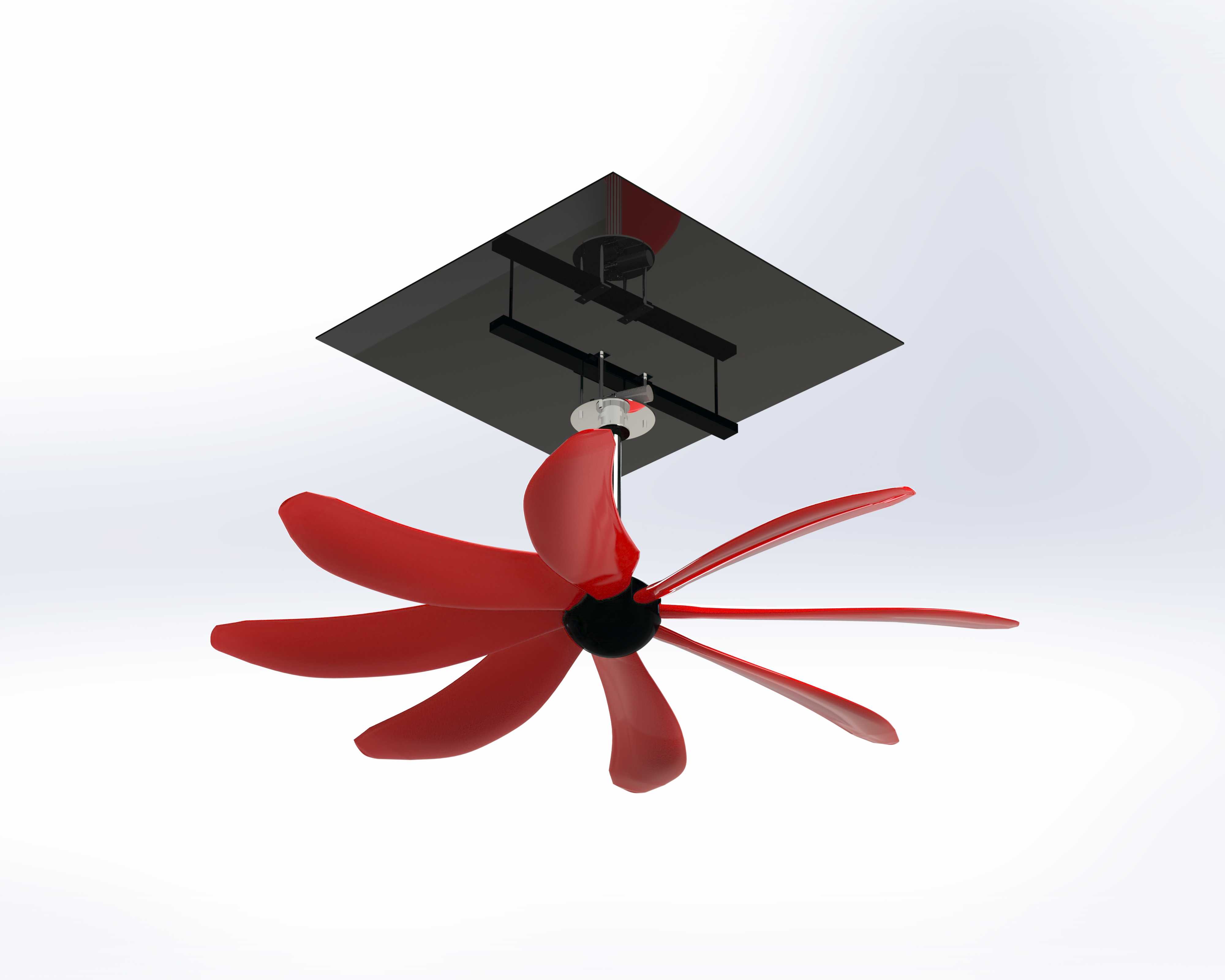

　　电机外壳做流线型包覆处理，与中心的黑色整流罩融为一体，整流罩直径为120mm，表面做磨砂质感处理，弱化电机部分的视觉存在感，让视觉焦点集中在螺旋桨造型的叶片上。整套结构的外观设计刻意弱化了常规吊扇的家电属性，顶面的方形固定底座做黑色镜面处理，与深色吊顶基层可以形成视觉融合，从下方仰视时，红色的螺旋桨叶片仿佛悬浮在顶面下方，搭配餐厅的工业风装修、航空主题陈设时，能够成为空间的视觉焦点，不需要额外加装装饰罩就可以直接外露安装。在实际场景应用中，这类结构除了基础的空气循环作用，更多承担空间主题表达的功能，安装时需要提前与顶面装修工序配合，在吊顶封板前预留供电线路与固定点位，避免后期安装破坏顶面完成面。结构设计时充分考虑了后期维护需求，

　　叶片与电机输出轴之间采用快拆式卡扣连接，不需要专业工具就可以单独拆卸单片叶片做清洁，电机部分的接线端子采用插拔式结构，检修时可以直接断开连接取下整机，不需要重新拆卸顶面固定底座。叶片的翼型设计经过流道仿真验证，在120转/分钟的额定转速下，送风覆盖半径可以达到2.2米，能够覆盖4-6人餐桌的用餐区域，气流流速控制在0.3m/s以内，不会吹动桌面的餐具与纸张，完全适配餐饮场所的使用需求。整套结构的所有外露金属件都做了防锈处理，适配餐厅环境中存在的油烟、潮气工况，长期使用不会出现漆面脱落、锈蚀的问题。
