迈耶泰克滚轮摆杆式限位传感器结构

这款滚轮摆杆式限位传感器，是工业自动化产线、机床设备、物流输送系统中极为常用的位置检测与行程限位部件，主要用于检测运动部件的行进位置，在部件抵达预设极限位置时触发信号，切断动力回路或输出位置反馈，避免设备超程运行引发碰撞、结构损坏等生产事故，也可用于工位到位检测、工件计数、动作顺序触发等场景，在冲压设备、自动化装配线、立体仓储堆垛设备、起重输送机械中都有广泛应用。

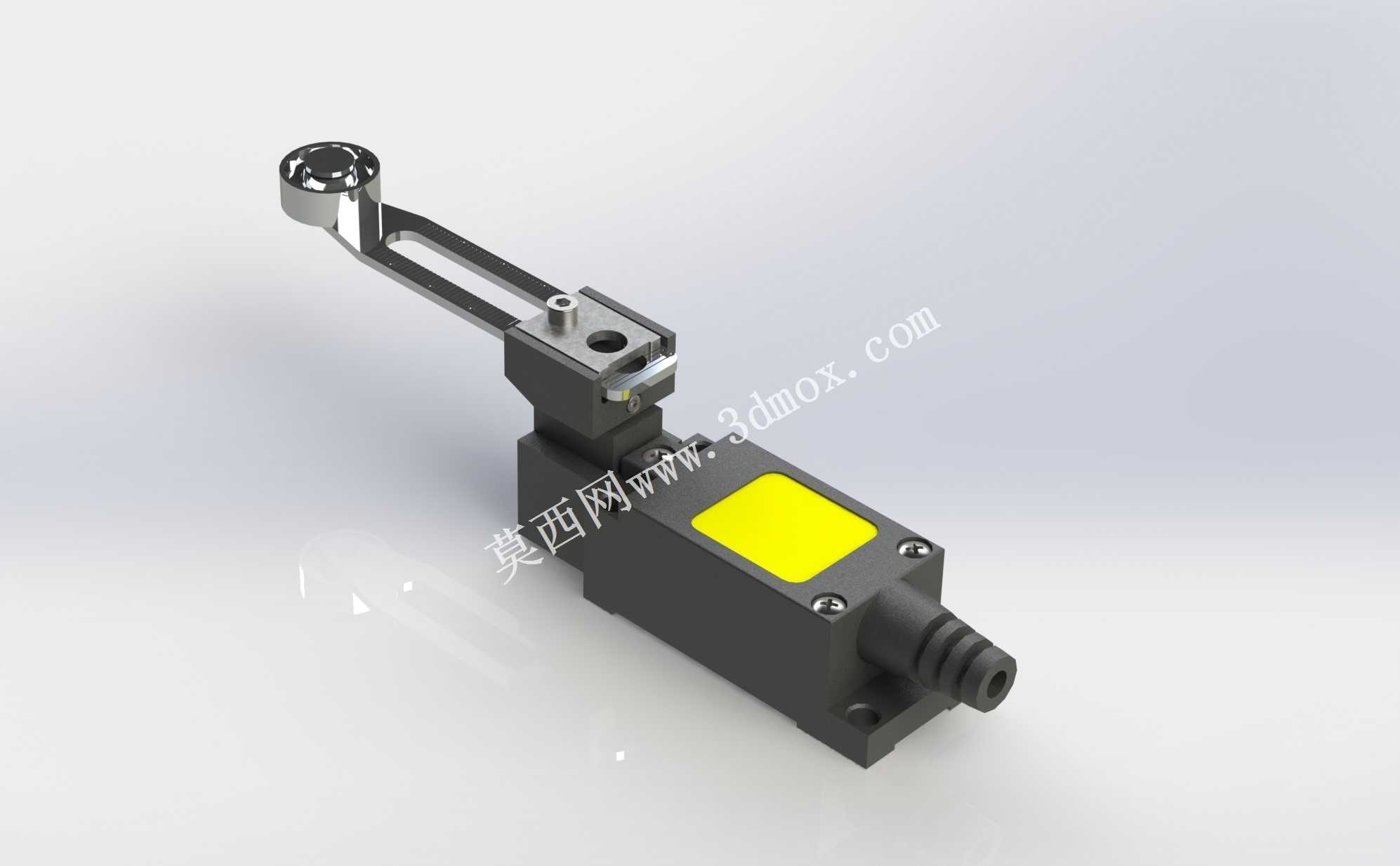

从功能特性来看，这款传感器采用滚轮摆杆式触发结构，摆杆端部的金属滚轮可与运动部件直接接触，当运动部件触碰滚轮时，摆杆绕转轴转动，触发内部的微动开关触点输出电信号，滚轮结构可将滑动摩擦转化为滚动摩擦，大幅降低触发过程中的部件磨损，延长传感器的使用寿命，同时摆杆的长度可根据实际安装需求调整触发的触发位置的触发行程，适配不同的检测距离需求。主体采用高强度工程塑料壳体，具备良好的绝缘性能与抗冲击能力，侧面的黄色标识区用于醒目提示设备的触发状态，尾部的线缆接头采用防水密封结构，可适配车间内多粉尘、少量切削液飞溅的常规工业环境，安装孔位采用标准化的沉头孔设计，可直接通过螺栓固定在设备机架或安装板上，无需额外定制安装支架。

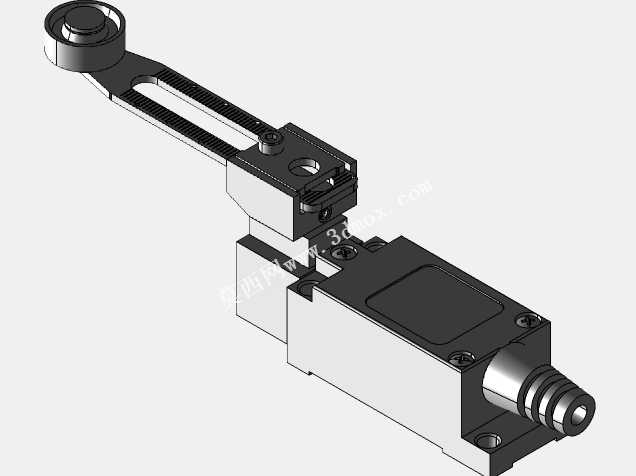

在设计思路上，这款模型还原了产品的外部装配结构，重点还原了摆杆的转动连接结构、滚轮的装配关系、主体的安装孔位与线缆接口形态，建模过程中严格遵循实际产品的安装边界尺寸，主体的长宽高比例、摆杆的转动角度范围、安装孔的孔距都与实物保持一致，可直接用于设备布局的干涉检查、安装位置模拟，帮助工程师在设备设计阶段提前确认传感器的安装空间是否充足，摆杆的运动轨迹是否会与周边部件产生干涉，避免后期装配时出现空间不足、触发位置偏差等问题。外形上采用方正的主体结构搭配长摆杆设计，整体结构紧凑，不会占用过多的设备安装空间，摆杆的触发方向可根据安装需求调整朝向，适配水平、垂直等不同方向的位置检测需求，滚轮采用金属材质，可承受较高的接触冲击力，适合在运动速度较快、触发频率较高的工况下使用。
