异形环状壳体结构三维建模作品

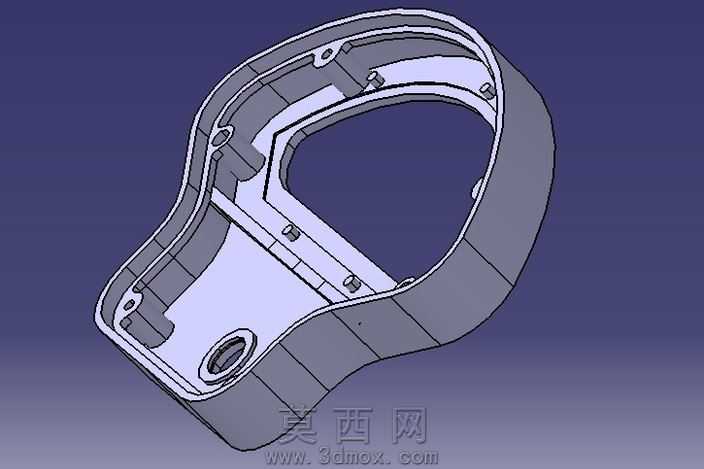

本次建模作品为异形环状壳体结构零件，整体采用非对称闭环轮廓设计，建模过程依托参数化三维设计环境完成，首先通过多截面草图绘制确定零件的外轮廓边界，针对壳体不规则的曲面走向，采用多基准面分段绘制轮廓线的方式，保证各段曲线曲率过渡平滑，避免后续实体生成出现曲面褶皱或破面问题。建模过程中优先完成壳体主体的薄壁结构搭建，通过抽壳命令设定均匀壁厚，同时针对壳体边缘的安装凸台、定位柱、连接孔位等细节特征，采用凸台拉伸、孔特征阵列、倒角倒圆等命令逐一完成，所有安装位的位置尺寸均按照实际装配需求设定参数关联，确保后续修改时相关特征可同步更新，避免出现特征脱节的问题。结构设计上，该壳体内部设置有多条加强筋结构，沿壳体轮廓走向分布，在不额外增加整体壁厚的前提下提升壳体的结构刚性，降低零件受外力时发生形变的概率；壳体边缘的安装孔位均设计有沉头结构，可保证装配后连接件端面与壳体表面齐平，避免突出结构影响后续装配适配。材质渲染阶段，针对该零件的应用场景，为壳体赋予哑光工程塑料材质，调整材质的粗糙度、反光度参数模拟真实注塑零件的表面质感，同时为内部安装柱、孔位等结构赋予略深的同色系材质，突出内部结构的层次区分，渲染时采用柔和的环境光搭配定向补光，清晰展现壳体的内外轮廓、壁厚分布以及各细节特征的位置关系，避免阴影过重遮挡结构细节。建模过程中对所有特征的建模顺序进行了合理规划，将基础轮廓、主体薄壁、细节特征、辅助结构分层管理，方便后续对零件进行参数调整与结构优化，同时对所有锐边进行了圆角处理，既符合实际零件的加工工艺要求，避免应力集中问题，也让模型的视觉表现更贴近真实量产零件的状态。整个建模过程注重特征的全参数化关联，保证模型具备良好的可编辑性，可根据后续的装配测试需求快速调整轮廓尺寸、壁厚参数以及各安装位的位置，适配不同的使用场景。
