汽车通风打孔式制动盘三维结构设计

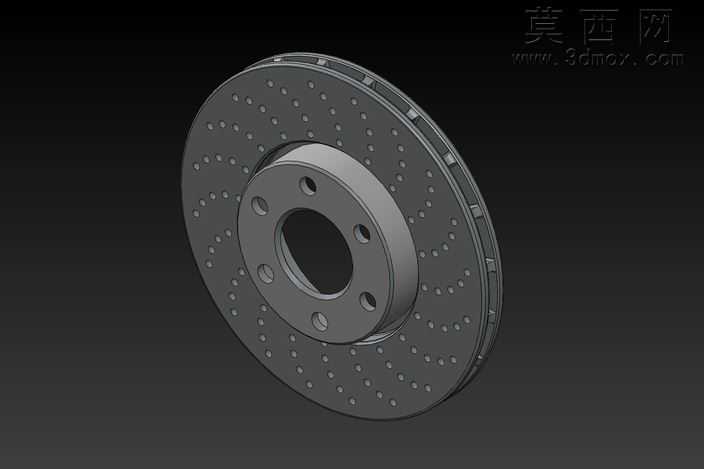

本作品为汽车用通风打孔式制动盘的三维建模设计，建模过程依托主流三维机械设计软件完成，整体遵循汽车制动系统零部件的实际设计规范与尺寸逻辑。建模初期先梳理制动盘的核心结构组成，将整体拆分为中心安装毂、摩擦制动盘面、内部通风散热筋三个核心模块，通过旋转凸台命令生成制动盘的基础回转基体，保证中心安装孔的同轴度、盘面的圆度符合机械加工的公差要求。中心安装区域设计有五个均匀分布的螺栓安装孔，孔位采用圆周阵列方式生成，严格匹配乘用车轮毂的安装孔距标准，安装毂与摩擦盘面之间设计有过渡圆角，避免应力集中导致的部件开裂问题。摩擦盘面采用双层结构设计，两层盘面之间均匀分布径向设置的散热筋，通过筋条将两层盘面连接为整体，形成内部通风通道，车辆行驶时气流可从通道内穿过带走制动产生的热量，有效降低制动热衰减的概率；同时在两层摩擦盘面上均匀排布圆形散热小孔，小孔同样采用圆周阵列方式生成，孔位避开内部散热筋的位置，既可以进一步提升散热效率，也能够在制动时排出盘面与刹车片之间的磨屑，减少磨屑对摩擦面的划伤，提升制动稳定性与摩擦片使用寿命。材质设置上，制动盘主体赋予灰铸铁材质属性，还原真实制动盘的金属质感，渲染阶段采用深色背景突出部件轮廓，调整光照角度展现盘面打孔、散热筋的结构细节，对安装孔边缘、盘面棱线做倒角处理，还原真实机加工零件的工艺特征。设计过程中参考了量产乘用车制动盘的实际结构参数，平衡了制动盘的结构强度、散热性能与轻量化需求，整体模型结构完整，特征清晰，可用于制动系统结构展示、相关教学演示或零部件设计参考，完整还原了通风打孔制动盘的内部与外部结构特征，无多余冗余特征，各部分结构衔接合理，符合汽车制动部件的实际设计逻辑。
