手持便携式激光测距仪结构设计

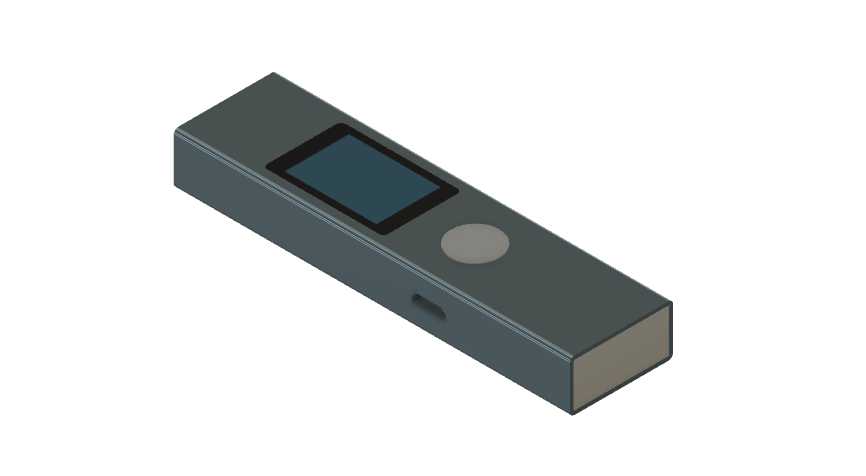

　　这款手持激光测距设备的三维结构设计，完全围绕现场作业的实际使用需求展开，没有冗余的造型修饰，所有结构细节都服务于测量作业的稳定性与操作便捷性。从外形轮廓来看，整体采用长条形直身布局，截面为带微小圆角的矩形，单手握持时掌心与设备侧面的贴合度经过反复调整，侧面预留的内凹指位刚好匹配成年人握持时的手指自然弯曲弧度，长时间单手握持作业也不会产生明显的硌手感，设备整体重量控制在单手握持无负担的区间，适合装修施工、土建量房、设备安装定位、仓储盘点等多场景下的单人快速测量作业。

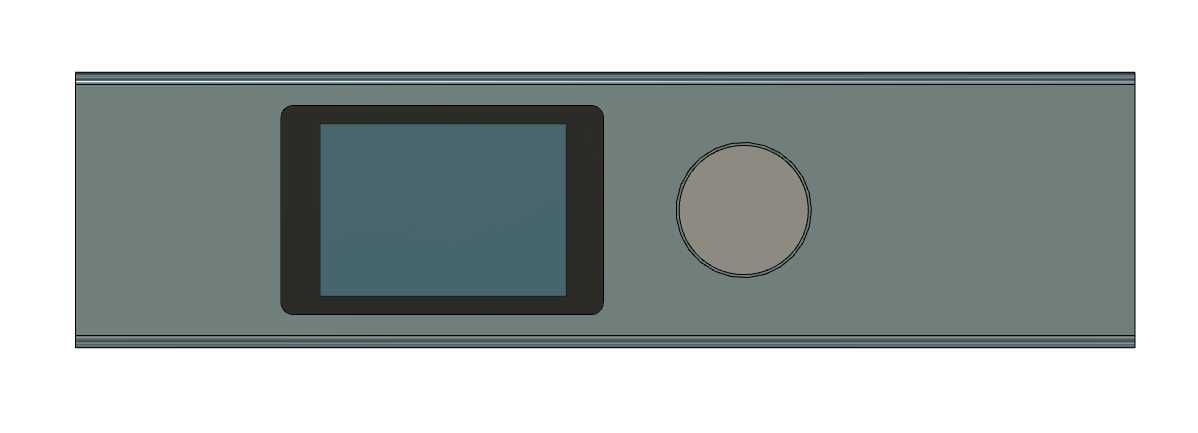

　　设备正面的布局完全遵循操作逻辑排布，上方区域嵌入液晶显示窗口，窗口周边做了0.3mm的下沉台阶设计，既可以在装配时给显示屏提供定位基准，也能在设备意外跌落时避免屏幕直接接触磕碰面，降低屏幕碎裂的风险。显示窗口下方设置单颗圆形操作按键，按键的凸起高度控制在1.2mm，按压力度调校到适中区间，戴薄劳保手套操作时也能准确触发，不会出现误触或者按不动的情况，单键集成了开机、测量、单位切换、数据清零的核心功能，减少现场操作时的按键识别成本，不用低头反复确认按键功能就能完成全流程测量。设备端面的激光发射与接收窗口做了同轴度公差约束，建模时将发射端与接收端的装配基准统一到同一内部安装筋位上，从结构上避免装配偏差带来的测量误差，窗口外侧预留了透明保护片的安装槽，保护片与外壳端面齐平，既不会遮挡激光光路，也能防止现场的粉尘、水渍溅入光学组件内部，影响测量精度。

　　内部结构的排布上，将电池仓设置在设备尾部，仓盖采用卡扣式快拆结构，不需要额外工具就能完成电池更换，适配现场作业时的快速换电需求；主控电路板沿设备长度方向布置在壳体中间的定位槽内，电路板与壳体之间预留了1mm的间隙，既可以给板载元器件留出散热空间，也能在设备受到轻微冲击时提供缓冲余量，避免元器件受震脱焊。激光发射模块与接收模块通过独立的定位柱固定在壳体前端，模块与定位柱的配合公差控制在0.05mm以内，保证光路的稳定性，不会因为日常使用的轻微震动出现光路偏移，导致测量数据失准。壳体的上下盖采用止口配合结构，止口的重叠宽度为2mm，配合处预留了密封胶条的安装位，装配后可以达到日常防泼溅的防护等级，能够适应施工现场多粉尘、偶尔遇水的复杂作业环境。

　　从安装边界与尺寸适配来看，设备整体长度控制在120mm左右，截面宽度35mm、厚度20mm，这个尺寸刚好可以放入普通工装裤的侧袋，或者配套的便携工具腰包中，不需要额外携带大型收纳箱，随取随用。建模过程中所有的壁厚都保持均匀，主体壳体壁厚设置为2mm，按键区域、电池仓区域的局部壁厚做了加厚处理到2.5mm，既保证整体结构强度，也不会因为壁厚不均导致注塑生产时出现缩痕、翘曲等缺陷。所有的转角位置都做了R0.5以上的圆角过渡，避免应力集中，提升壳体的抗摔性能，在1.2米高度自由跌落至水泥地面的工况下，壳体不会出现开裂、卡扣松脱的问题。设备侧面预留的挂绳孔位置做了局部加厚，挂绳孔的直径为3mm，可以穿过普通的手腕挂绳，防止高空作业时设备脱手坠落。

　　在实际工程应用中，这类激光测距设备已经逐步替代传统的钢卷尺，成为室内装修量尺、机电设备安装定位、货架安装间距测量、建筑竣工验收测量的核心工具，相比传统接触式测量工具，它不需要两人配合操作，单人就能完成0.05米到50米区间的距离测量，测量精度可以控制在毫米级，大幅提升现场测量的作业效率。这款结构设计在建模时充分考虑了量产的工艺可行性，所有的卡扣、筋位、柱位都符合注塑模具的出模要求，没有倒扣、薄钢等不利于模具生产的结构，内部元器件的排布也预留了足够的装配操作空间，总装工序简单，不需要复杂的专用工装就能完成整机组装，能够有效控制量产时的装配成本。
