XH系列线对线转线对板连接器结构

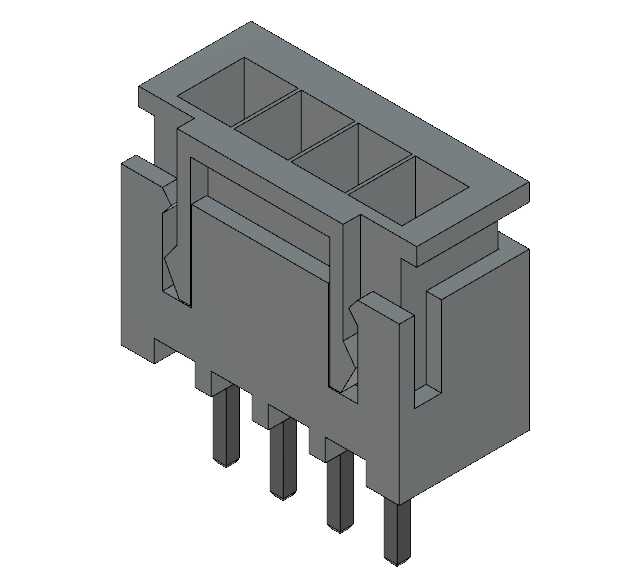

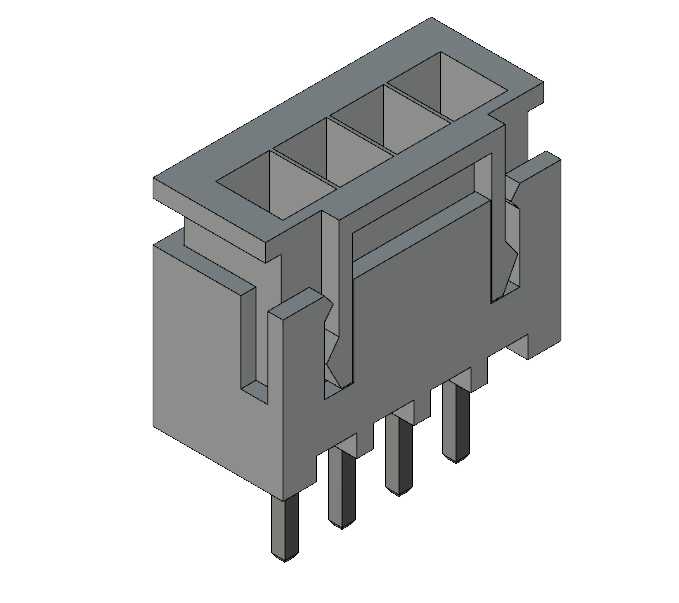

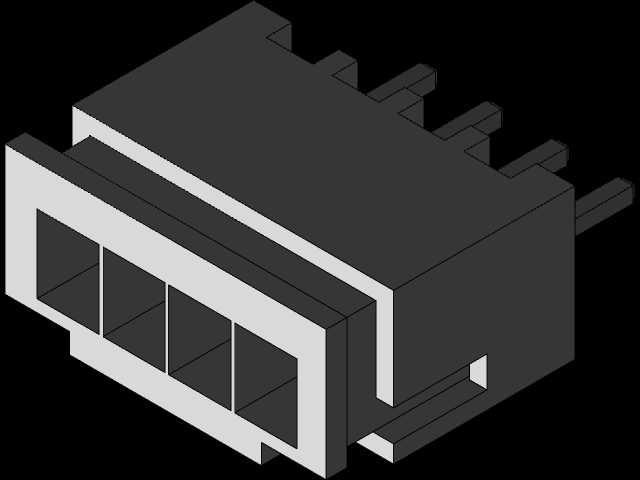

　　在低压电子电路的线束连接场景中，这类XH规格的连接器承担着线束与PCB板、线束与线束之间的信号、小电流传输衔接作用，常见于消费电子内部布线、小型工控设备内部接线、家电控制板线束接驳等场景，能够替代传统的焊接接线方式，大幅提升装配效率，同时降低后期维护的拆线接线难度。从结构设计来看，该款连接器采用直插式塑壳主体，主体为耐温阻燃工程塑料材质，塑壳一侧设置四个并排的方形插针腔，用于容纳公端插针或者对接母端胶壳的端子，插针腔之间设置分隔筋，避免端子之间出现接触短路的问题；塑壳背部延伸出四根直插式焊针，焊针长度适配常规1.6mm厚度PCB板的波峰焊工艺要求，焊针间距为标准2.54mm，符合行业通用的XH连接器间距规范，

　　能够直接匹配市面上通用的XH系列母座胶壳与端子，具备良好的互换性。安装边界方面，该连接器的塑壳主体宽度、高度、深度尺寸均按照标准XH4Pin规格设计，塑壳两侧设置有导向卡扣结构，在与对接胶壳插合时，卡扣能够卡入对接胶壳的卡槽内，避免设备运行过程中受振动影响出现接插件松脱的问题；塑壳底部设置有定位凸台，在PCB板上焊接时，凸台能够卡入PCB板对应的定位孔内，提升焊接时的定位精度，避免过炉时出现连接器偏移、焊针虚焊的问题。设计过程中，首先需要确认端子的压接适配线径范围，该规格连接器适配22-26AWG的电子线，端子采用铜合金镀锡材质，保证接触电阻处于合理区间，降低长时间通电后的温升；塑壳的壁厚设计兼顾结构强度与注塑成型工艺要求，

　　避免注塑时出现缩痕、缺料等问题，同时插合面的倒角设计能够引导对接胶壳顺利插入，降低装配时的对位难度，即使是产线工人手工插接也能快速完成装配。在实际选型应用中，需要注意该款连接器为直插卧式安装结构，焊针垂直于PCB板平面，布线时需要预留出胶壳插合方向的操作空间，避免周边过高的元器件阻挡线束插接；同时该连接器的额定电流、耐压参数符合低压信号传输的要求，不适用于大电流动力回路的连接，在电路设计时需要根据回路的电流、电压参数确认适配性，避免出现过载烧毁的问题。从建模逻辑来看，该三维模型还原了连接器的所有装配特征，包括塑壳的分型线位置、焊针的倒角、插针腔的内部卡位结构，能够直接用于设备的布线干涉检查，在结构设计阶段提前确认连接器安装位置与周边结构件、线束的间隙，避免后期开模或者打样时出现装配干涉问题，减少设计迭代次数。
