可调式弹簧卡箍防护面罩结构设计

　　在日常的个体防护场景中，面部飞溅阻隔是一线作业、公共卫生防护场景下的核心需求，传统的防护面罩多采用一体式绑带加固定夹的结构，长期佩戴时绑带易松脱，固定夹位置的应力集中还容易造成透明面屏的局部开裂，更换面屏时也需要拆解多个卡扣，维护效率偏低。这款可调式弹簧卡箍结构的防护面罩，从结构优化的角度解决了传统面罩的多个使用痛点，整体结构分为头戴支撑环、弹簧卡箍条、透明面屏三个核心部分，没有多余的零散小零件，适配3D打印快速制作的需求，也适合小批量的应急生产场景。

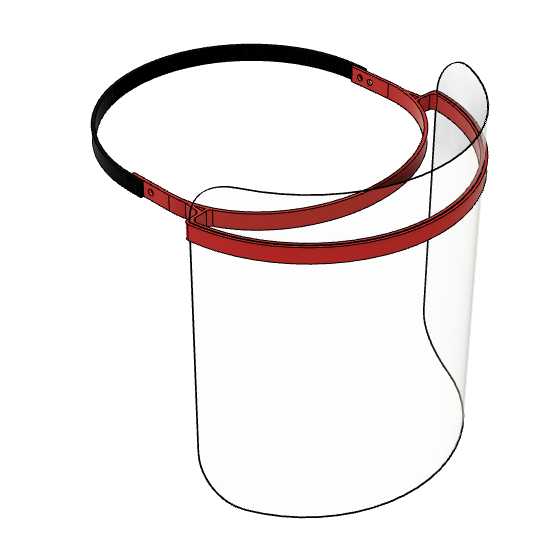

　　从实际使用的场景来看，这款面罩可以覆盖机械加工时的切屑飞溅防护、实验室操作时的液体喷溅阻隔、公共场景下的飞沫遮挡等多个使用场景，头戴部分采用环形弹性头带设计，头带与红色支撑卡箍通过两端的铰接点位连接，佩戴时可以根据不同使用者的头围尺寸调整卡箍的开合角度，弹簧卡箍的自身弹力可以提供持续的夹紧力，不需要额外的调节绑带或者魔术贴结构，戴脱时只需要掰开卡箍两端即可完成操作，单手就可以完成佩戴动作，适合需要频繁穿脱防护装备的作业场景。

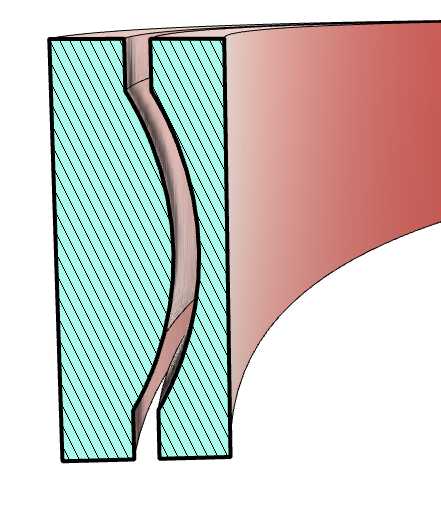

　　设计思路上摒弃了传统面罩需要额外夹子或者打孔固定面屏的结构，利用卡箍条自身的环形弧度形成夹持槽，透明面屏只需要沿着卡箍的内侧槽位插入即可完成固定，卡箍的边缘做了圆弧卷边处理，不会划伤面屏表面，也不会在夹持位置造成应力集中导致面屏开裂，面屏采用常规的透明PET或者PC板材即可，不需要提前做打孔或者预成型处理，用户可以根据手头的板材尺寸自行裁剪适配，极大降低了面屏的替换成本，也解决了应急场景下专用配件不足的问题。

　　安装边界方面，头戴支撑环的自然状态内径适配54-62cm的头围范围，弹簧卡箍的最大开合角度可以达到30度，掰开时的夹持力控制在3-5N，既可以保证佩戴时不会滑落，也不会因为夹紧力过大造成头部的压迫感，长时间佩戴不会出现明显的勒痕。透明面屏的安装深度为4cm，插入卡箍后不会出现松脱晃动，面屏的下垂长度可以根据使用需求调整，常规配置下面屏下缘可以覆盖到下颌位置，水平方向的防护角度可以达到180度，侧面可以延伸到双耳位置，能够有效阻挡来自侧方的飞溅物。

　　结构细节上，卡箍与头带的连接位置做了加厚处理，避免反复开合时出现应力断裂，卡箍的内侧做了0.5mm深度的限位槽，面屏插入后会被限位槽卡住，即使受到外力碰撞也不会从卡箍中脱出。头带采用柔性耐磨材质，与头部接触的位置做了加宽处理，分散佩戴时的压力，卡箍部分采用硬质韧性材料制作，既可以保证足够的夹持强度，也具备一定的形变能力，掉落到地面时不会出现碎裂的情况。

　　相比传统的防护面罩结构，这款设计最大的优势在于零件数量极少，整个支撑结构只需要两个部件即可完成组装，不需要额外的螺丝、卡扣、绑带调节件等配件，3D打印时可以一次成型卡箍部分，不需要添加支撑结构，打印完成后只需要穿入弹性头带即可使用，生产效率远高于传统的多零件组装面罩。在实际测试中，这款面罩的组装时间不超过10秒，更换面屏的时间不超过5秒，卡箍的反复开合寿命可以达到1000次以上，满足长期重复使用的需求，面屏部分可以根据使用场景更换不同厚度、不同透光率的板材，比如焊接作业时可以更换深色防光面屏，打磨作业时可以更换加厚防冲击面屏，适配不同的作业防护需求。
