户外烧烤用不锈钢慢烤焦导流配件结构

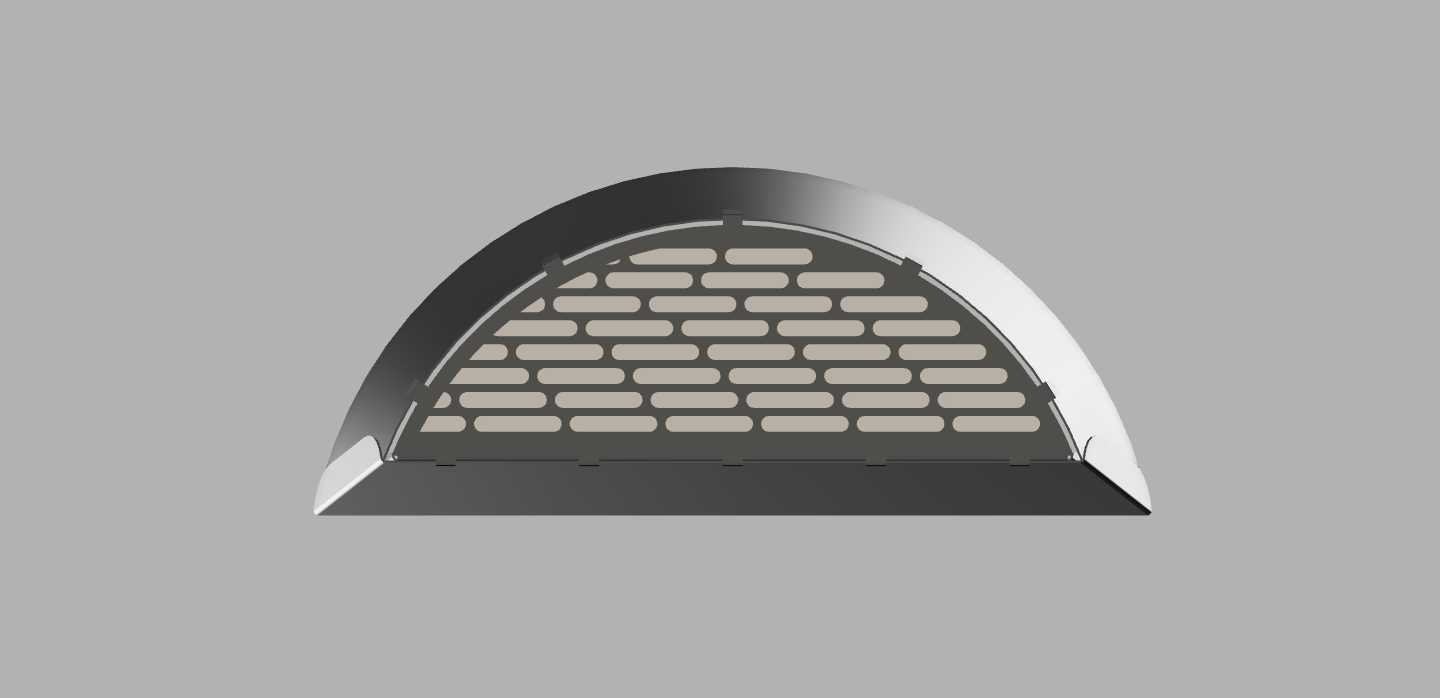

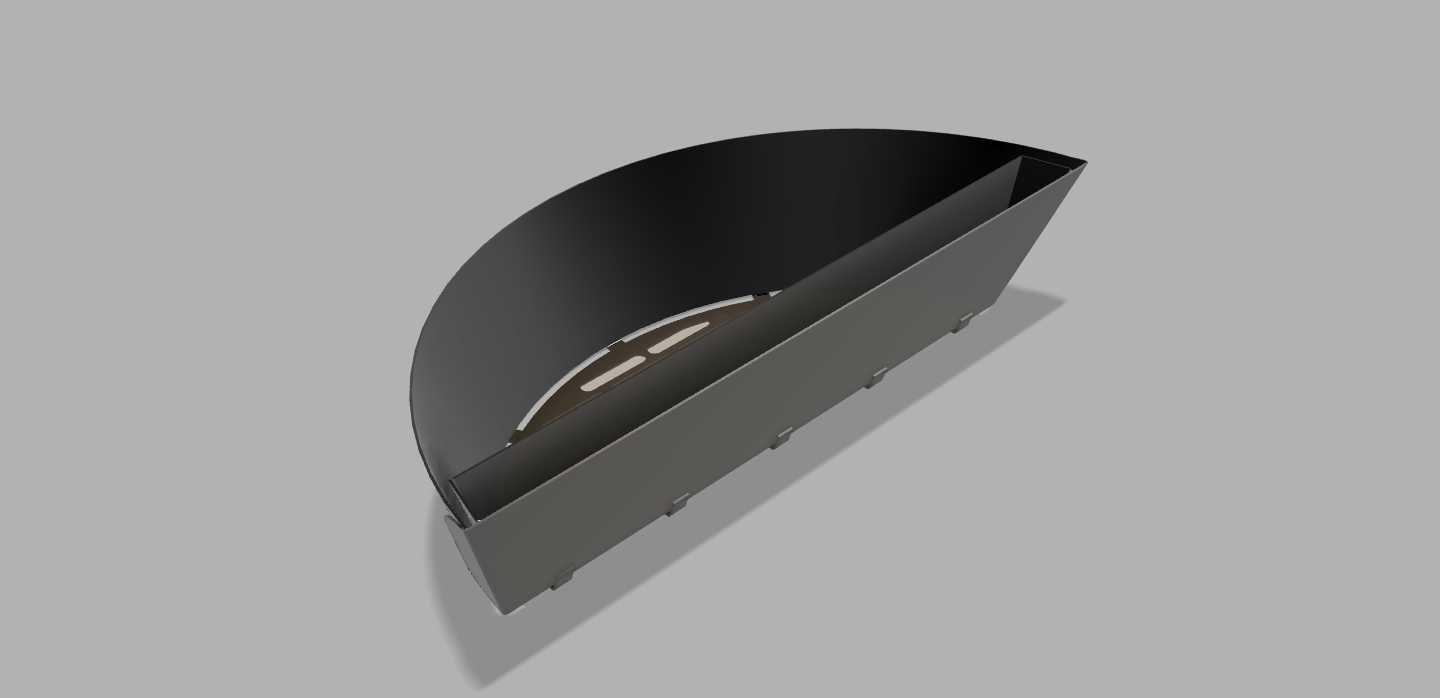

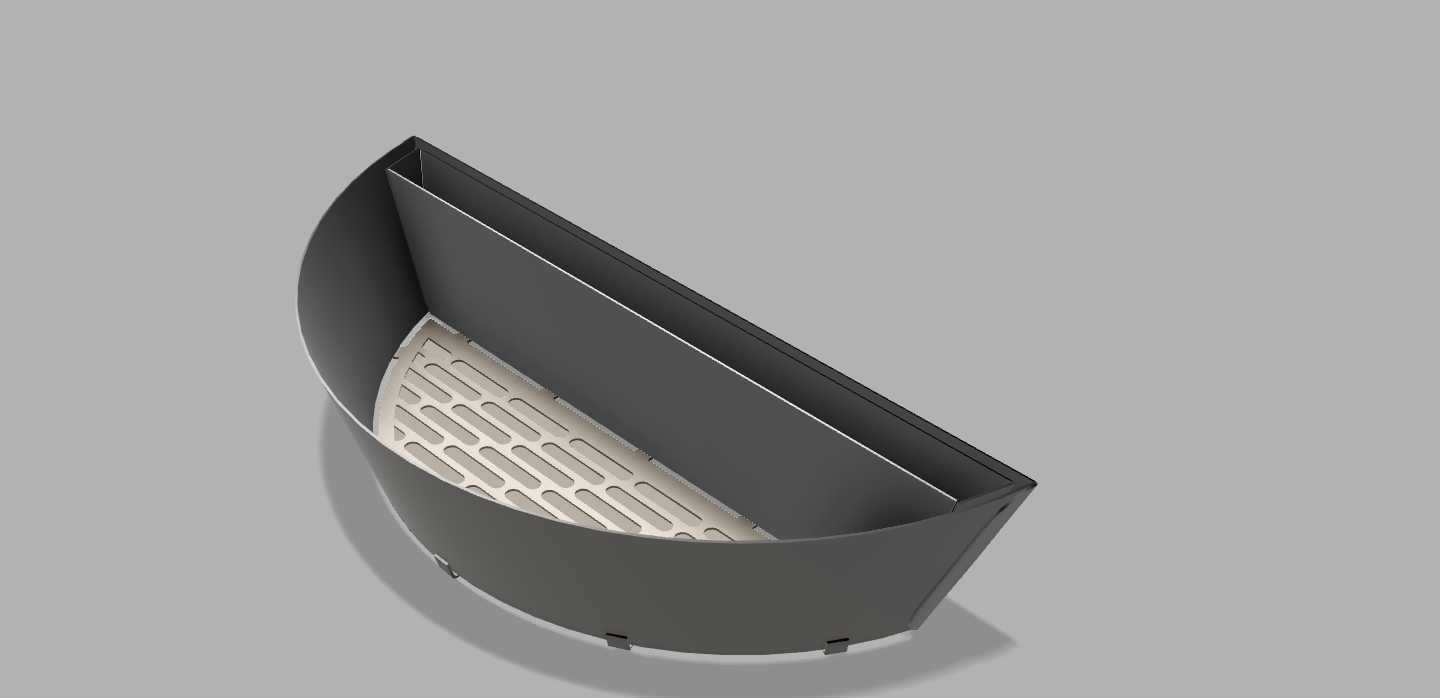

　　该构件为户外炭烤类设备配套的核心导流聚热部件，主要适配大尺寸焖烤型烧烤炉的侧边慢烤区域，在实际户外露营、庭院聚餐的烧烤场景中，承担着分隔高温直烤区与低温慢烤区、引导热流循环、阻隔炭灰直接接触食材的作用，避免食材局部焦糊的同时，让热流在焖烤腔体内形成稳定的环流，实现大块肉类的低温慢烤加工，无需频繁翻面即可让食材受热均匀，保留肉汁的同时形成均匀的焦化层。从结构设计逻辑来看，整体采用半圆弧曲面结合直边围挡的构型，曲面弧度完全匹配对应型号烤炉的炉体内壁弧度，安装时可直接贴合炉腔内侧壁，无需额外打孔固定，依靠侧边的卡扣凸点即可卡入炉壁预设的安装槽内，安装后与炉壁之间预留3mm的空气隔热层，减少热量向炉体外壁的传导，降低炉体外部的触碰烫伤风险。

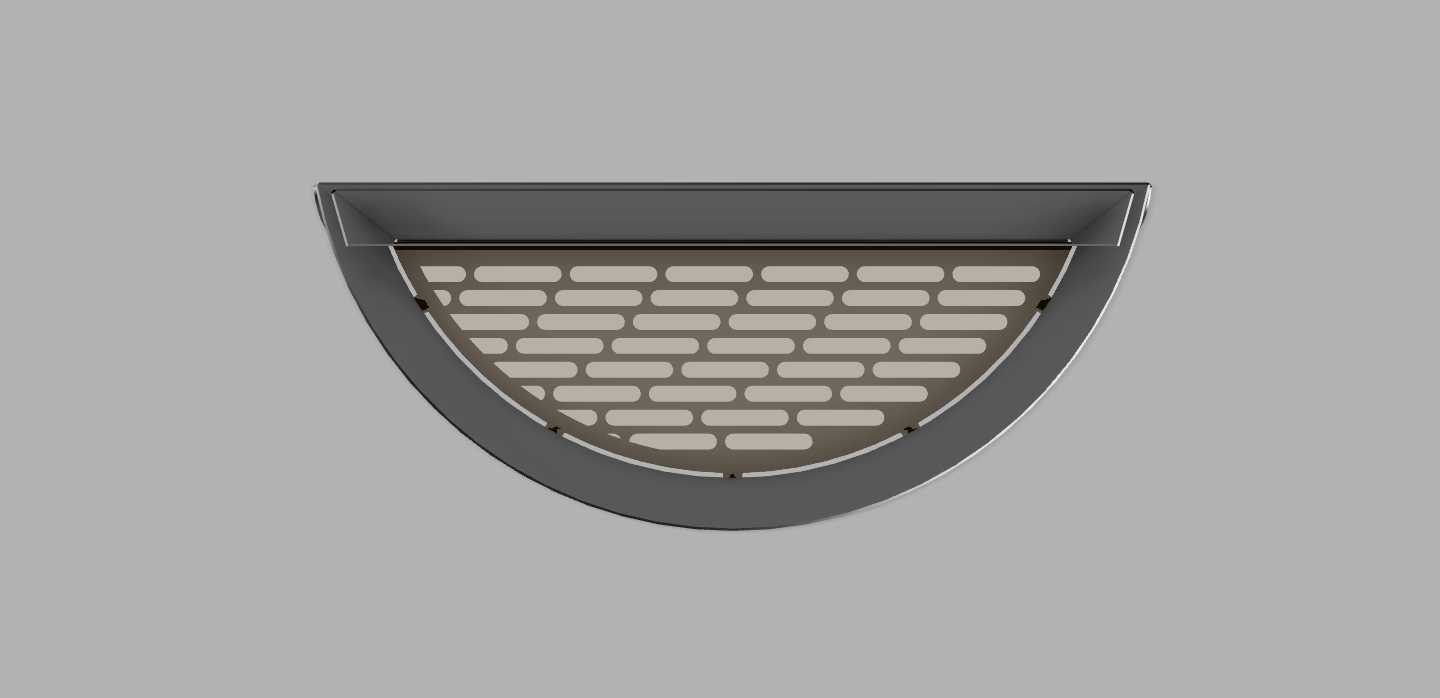

　　直边围挡部分高度为127mm，刚好与烤炉内烤网的安装齐平，围挡上开设的三个长条形导流槽，宽度为8mm，长度为32mm，槽口朝向炭床方向倾斜15度，可将炭床上升的高温热流部分导向慢烤区的食材底部，同时阻挡大块炭渣溅入慢烤区域，避免食材表面沾染炭灰。构件整体采用1.2mm厚的430不锈钢板材一体冲压折弯成型，圆弧曲面部分经过多次冲压拉伸保证曲面顺滑无褶皱，折弯处的内R角为2mm，避免应力集中导致的高温变形，所有边缘均做卷边钝化处理，卷边半径1mm，消除安装和清洁过程中的割手风险。构件底部设置有四个均匀分布的定位凸点，凸点高度2mm，安装时可卡入炉底的定位凹槽内，限制构件在搬运、使用过程中的横向位移，即使烤炉在倾斜移动的状态下，

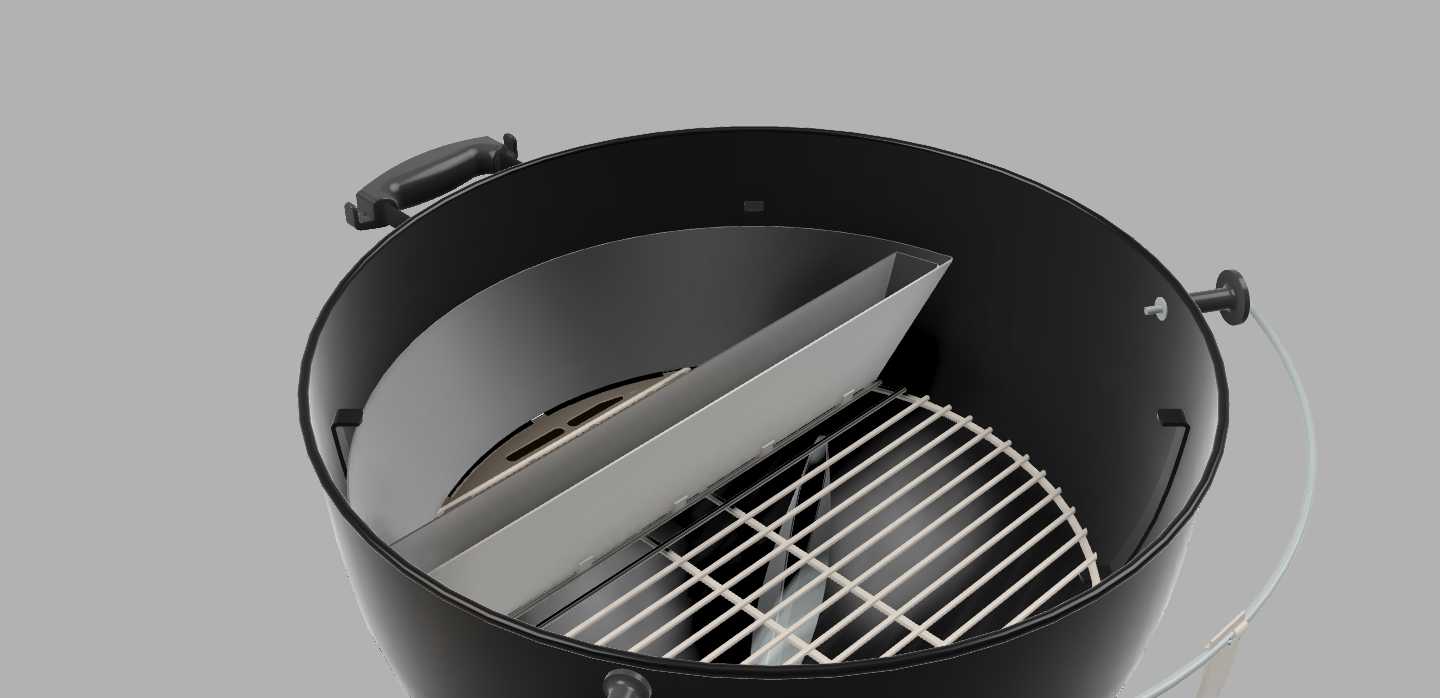

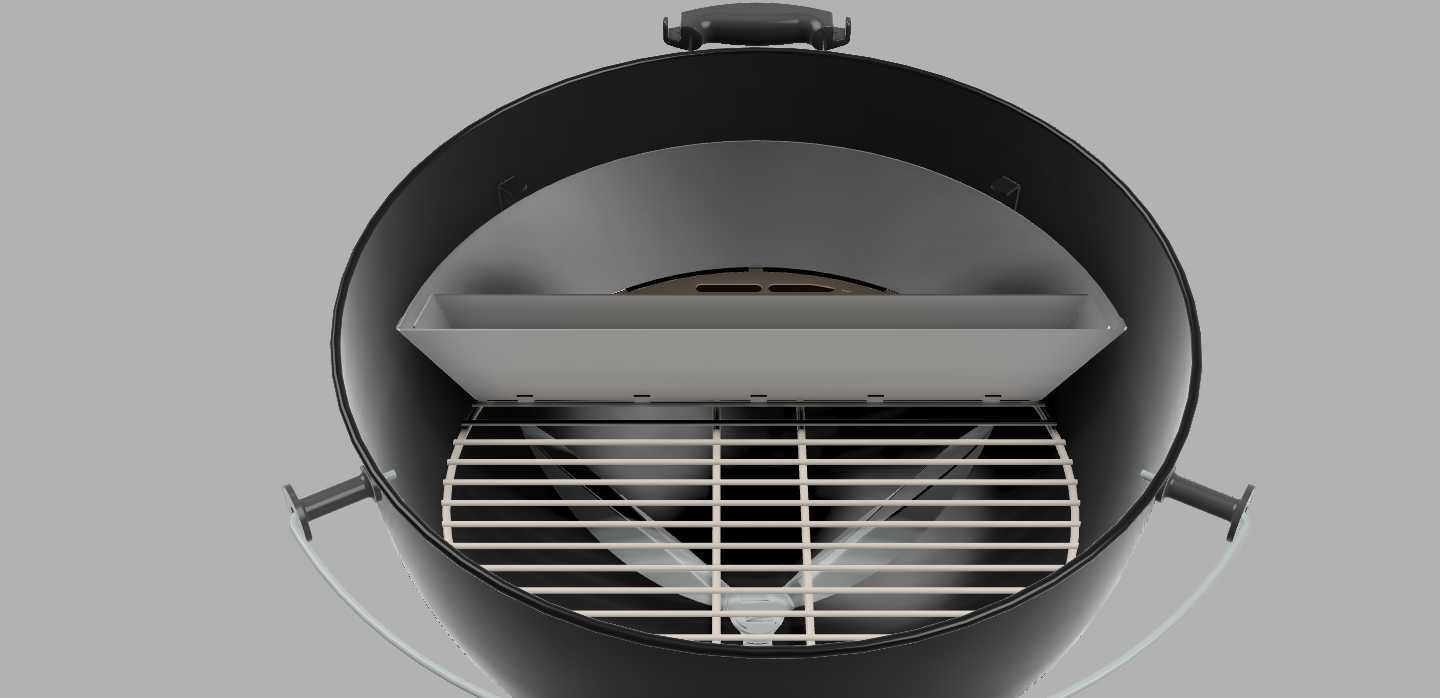

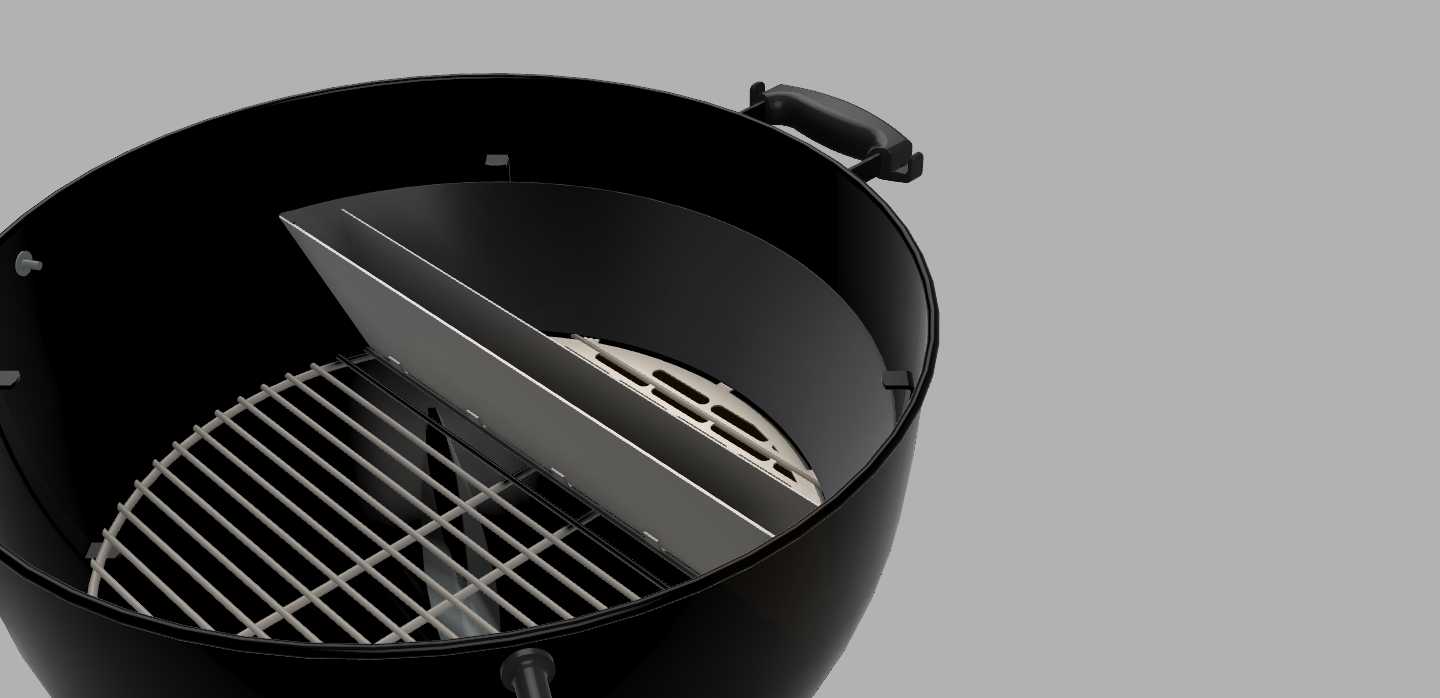

　　构件也不会出现移位脱落的问题。在实际使用过程中，该构件将炉腔内部空间划分为两个独立温区，直火区温度可达到260-300℃，适合快速煎烤牛排、蔬菜等需要高温锁水的食材，而被该构件围挡形成的慢烤区温度可稳定维持在110-135℃，适合长时间慢烤牛胸肉、猪肋排等需要低温焖煮的食材，热流经过导流槽的引导后，会在慢烤区内形成自上而下的循环对流，让食材上下表面的温差控制在8℃以内，无需频繁调整食材位置即可实现均匀受热。从建模的工程细节来看，曲面部分的建模采用扫掠成型方式，严格匹配炉体内壁的圆柱面曲率，保证安装后的贴合间隙不超过1mm，避免热流从间隙处窜出导致慢烤区温度失控；围挡上的导流槽采用冲压成型工艺，槽边做0.5mm的圆角处理，

　　避免应力集中在高温下出现开裂；四个定位凸点采用一体冲压凸起，无需额外焊接配件，减少高温下焊点氧化脱落的风险。构件整体的外形尺寸适配16英寸规格的炭烤炉，安装后占用炉腔内部约四分之一的空间，不会过多挤占直火区的使用面积，同时拆卸十分便捷，只需向上抬起即可脱离定位槽，方便日常使用后的清洁维护，不锈钢材质本身的耐热特性可长期承受350℃以内的持续高温，不会出现变形、氧化起皮的问题，表面的哑光处理也可减少油污的附着，降低清洁难度。在结构验证阶段，该构型经过连续72小时的高温循环测试，反复在常温与300℃之间切换，构件的变形量不超过0.3mm，完全满足户外烤具的长期使用要求，导流槽的角度经过多次调整，最终确定的15度倾斜角可让慢烤区的温度波动控制在±5℃以内，避免局部温度过高导致的食材焦糊，同时保证足够的热流量进入慢烤区，维持低温慢烤所需的稳定温度环境。
