5mm厚瓦楞纸板A型槽结构设计

　　在纸质包装、物流缓冲衬垫以及轻型装配式纸结构的实际应用场景里，瓦楞纸板的槽型结构直接决定了构件的整体抗弯折性能、缓冲吸能上限以及拼接装配的适配精度，这款5mm厚度规格的A型槽结构，正是针对中载包装场景下的长条形支撑、侧边卡接需求开发的专用纸构件。从实际使用场景来看，这类A型槽构件常被用作重型家电包装的侧边护棱、纸质周转箱的纵向加强筋、展览展示纸道具的框架连接件，相比传统的U型纸护角，A型槽的双侧折边结构能提供更大的卡接容差，在和平面瓦楞纸板拼接时不需要额外打钉或大面积涂胶，依靠槽体本身的夹持力就能实现预固定，大幅提升现场包装的作业效率。

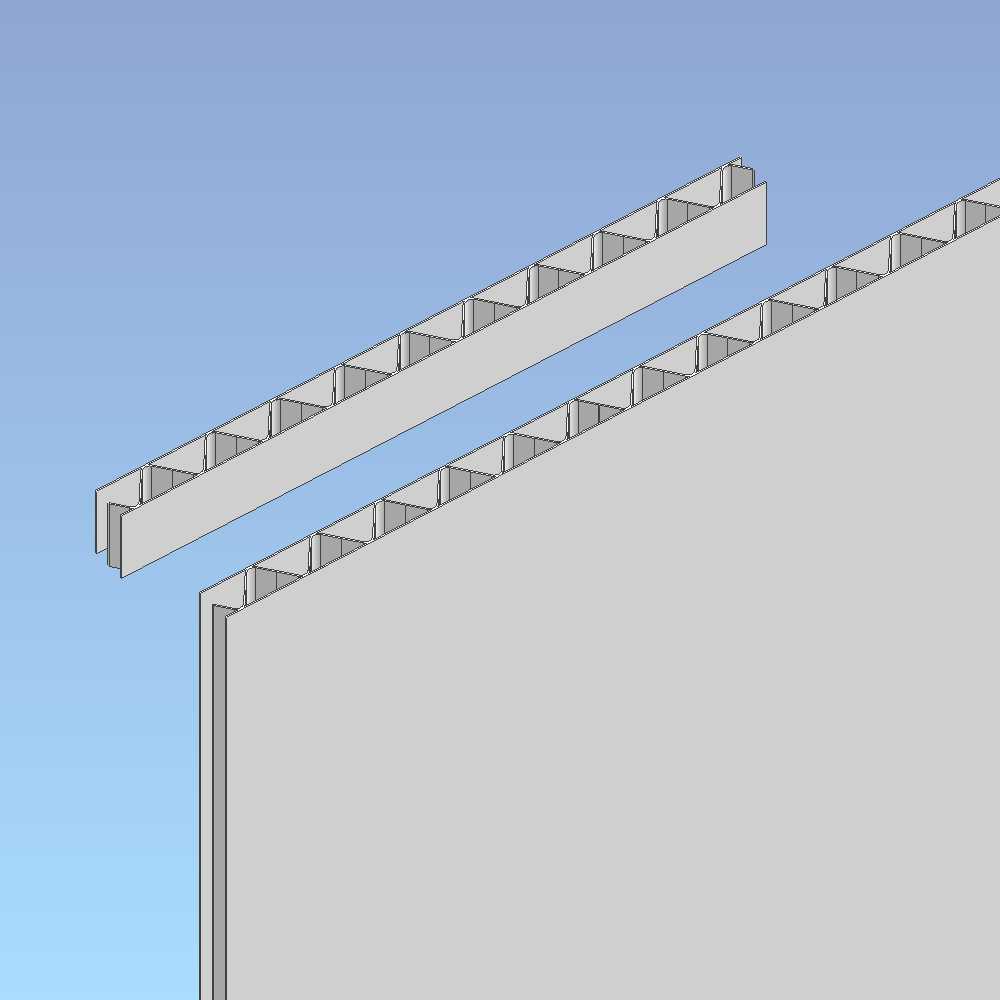

　　设计过程中首先要平衡的是纸板厚度与槽体弯折半径的匹配关系，5mm厚度属于多层复合瓦楞纸板的常规中厚规格，A型槽的弯折内角不能过小，否则折边位置会出现瓦楞芯层压溃、面纸开裂的问题，建模时特意将槽体内弯折半径设置为纸板厚度的1.5倍，外弯折半径随纸板厚度自然过渡，既保证弯折位置的结构强度不会出现应力集中，也能让槽体和平面纸板贴合时没有明显缝隙，避免装配后出现晃动错位。槽体的双侧等距分布的卡位缺口是整个结构的核心功能设计，这些缺口的间距参考了常规瓦楞纸箱的摇盖折叠模数，每段卡位的宽度和深度都和5mm厚平面纸板的裁切公差做了适配，实际装配时只需要将平面纸板的对应卡舌对准缺口压入，就能实现垂直方向的锁止，不需要额外的连接件，在物流运输过程中即使受到持续的振动冲击，拼接位置也不会出现松脱。

　　从外形尺寸与安装边界来看，这款A型槽的有效卡接深度为12mm，双侧折边的高度一致，整体截面呈对称的A型结构，相比不对称的L型护角，对称截面的构件在堆放时不会出现重心偏移，适合作为长条形的支撑立柱使用，单根构件的长度可以根据实际包装需求裁切，建模时预留了长度方向的参数化驱动接口，设计人员只需要修改长度参数就能快速生成不同规格的同结构槽体，不需要重新绘制弯折路径和卡位缺口。槽体的外表面保持平整，没有额外的凸起结构，在作为包装外护棱使用时不会刮蹭外箱的印刷面，也能适配自动化包装线的吸盘取料动作，平整的外壁可以让吸盘完全贴合，不会因为局部凹陷导致取料失败。

　　在结构强度校核层面，5mm厚瓦楞纸板搭配A型槽的截面结构，纵向的抗压强度可以满足单根支撑15kg静载的使用需求，在作为周转箱侧边加强筋使用时，能让整箱的堆码高度提升40%左右，相比同厚度的平面纸板，槽型结构的截面惯性矩提升了3倍以上，抗侧向冲击的能力也有明显优势。设计时特意规避了槽体内部的多余折边，整个槽体只需要经过三次压线、两次弯折就能成型，生产时不需要复杂的模具，普通的瓦楞纸板压线裁切设备就能完成加工，生产过程中的废料率控制在2%以内，适合大批量的工业化生产。实际装配时，槽体和平面纸板的拼接位置不需要做特殊的表面处理，瓦楞纸板本身的摩擦力就能提供足够的锁止力，如果需要更高的连接强度，只需要在卡位缺口位置点少量的白乳胶，固化后连接位置的强度甚至会超过纸板本身的强度，不会在拼接位置出现断裂。

　　针对不同使用场景的适配性，这款A型槽结构还可以根据实际需求调整卡位缺口的密度，如果是用于重型设备的包装缓冲，可以将卡位间距缩小，提升整体的连接刚性；如果是用于一次性展示道具的搭建，可以适当放大卡位间距，减少裁切加工的工序，降低生产成本。槽体的端部做了45度的斜切导向设计，在多根槽体拼接成直角框架时，端部可以直接对齐贴合，不需要额外裁切斜角，进一步降低现场装配的操作难度。在三维建模过程中，所有的弯折位置都做了工艺圆角处理，没有尖锐的棱角，既避免了生产过程中划伤操作人员的风险，也能减少纸板在弯折位置的应力集中，提升构件的整体使用寿命。
