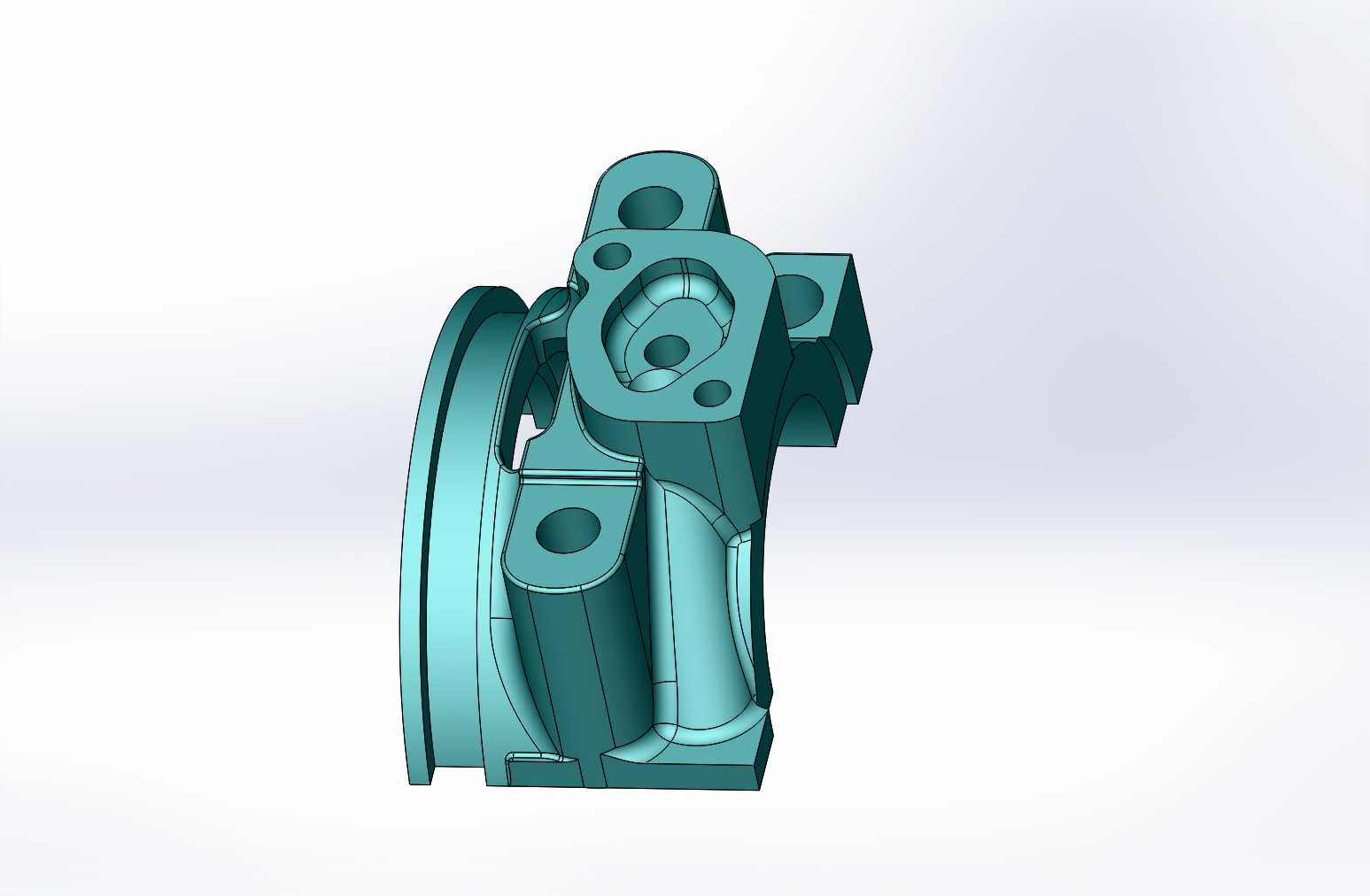

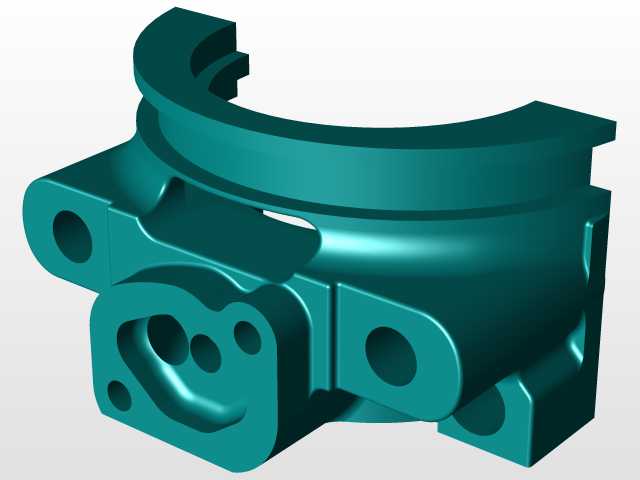

雪佛兰283后主盖1/3刻度结构设计

　　在车用动力总成的配套零部件设计中，后主盖作为发动机后端的核心密封与定位构件，承担着阻隔润滑油外泄、为周边附属组件提供安装基准、配合正时或刻度标识实现装配对位的多重作用，本次涉及的雪佛兰283后主盖1/3刻度结构，是针对小批量机型维修替换、改装适配场景开发的结构件，其设计逻辑完全围绕车用动力舱的实际装配边界与功能需求展开。从实际装车场景来看，该后主盖安装于雪佛兰283系列发动机的后端缸体结合面，所处位置周边分布有启动机安装位、曲轴后油封座、油底壳连接法兰，同时外露的1/3刻度段需要正对发动机装配时的观察位，方便维修人员在调整点火正时、核对曲轴转角时快速读取刻度数值，不需要额外拆卸周边遮挡部件，

　　这也是该结构区别于普通无刻度后主盖的核心功能差异。在功能特性层面，该构件首先要满足密封性能要求，与缸体结合的端面平面度公差控制在0.05mm以内，端面预留的密封胶槽宽度与深度适配常用的厌氧型密封胶涂布要求，避免长期运行后出现润滑油渗漏问题；其次是安装定位的可靠性，构件上分布的多个螺栓过孔位置度公差严格匹配原厂缸体的螺纹孔位，其中靠近主轴承座位置的两个加厚安装凸台，专门对应缸体上的高强度连接点，可承受发动机运行过程中产生的振动载荷，不会出现连接松动的问题；外露的1/3刻度段采用凸刻成型工艺，刻度线的深度为0.3mm，宽度0.2mm，每格刻度对应标准曲轴转角，刻度区域做了轻微的凸起处理，避免长期使用后被油污覆盖导致刻度辨识困难，

　　同时该区域没有多余的加强筋遮挡，保证观察视线无阻碍。设计思路上，该结构没有照搬全圆周刻度的后主盖方案，而是结合实际维修与装配的使用需求，仅保留了常用对位区间的1/3段刻度，既减少了不必要的加工工序，降低零件制造成本，也避免了全周刻度带来的多余结构与周边启动机部件产生干涉；在内部型腔的设计上，完全避让曲轴后端的回转运动空间，型腔内壁与曲轴平衡块、后油封挡圈的最小安全间隙控制在2.5mm以上，即使发动机运行过程中存在轻微的热膨胀与轴向窜动，也不会出现运动干涉问题；构件上集成的多个附属安装凸台，分别对应曲轴位置传感器支架、线束固定卡扣的安装位，不需要额外在缸体上打孔固定附属部件，减少了装配工序。从外形尺寸与安装边界来看，

　　该后主盖的最大外轮廓直径适配雪佛兰283发动机的后端缸体外径，轴向安装厚度不超过原厂配套后主盖的尺寸参数，安装后不会超出发动机后端的原有轮廓边界，不会与变速箱壳体的连接位产生干涉；各个安装凸台的伸出长度经过反复校核，当配套的螺栓按照规定扭矩拧紧后，螺栓头部不会突出凸台端面，避免与周边的启动机齿轮、飞轮壳部件产生刮碰；刻度段的起始与终止位置经过实际装车验证，当活塞处于一缸上止点位置时，零位刻度正好对准缸体上的标记刻线，转动曲轴时常用的点火提前角调整区间完全落在1/3刻度的覆盖范围内，完全满足日常维修与装配的对位需求。在结构强度设计上，针对螺栓安装位的应力集中区域做了局部加厚处理，加强筋的走向沿着螺栓连接的受力方向布置，既保证了构件的整体刚性，在螺栓拧紧时不会出现端面变形导致的密封失效问题，也尽可能控制了构件的整体重量，不会给发动机增加不必要的负载；铸件的壁厚设计保持均匀，相邻壁厚的过渡处采用圆角衔接，避免铸造过程中出现缩孔、裂纹等缺陷，适合采用铝合金压铸工艺进行批量生产，也可以满足小批量定制时的重力铸造加工要求。
