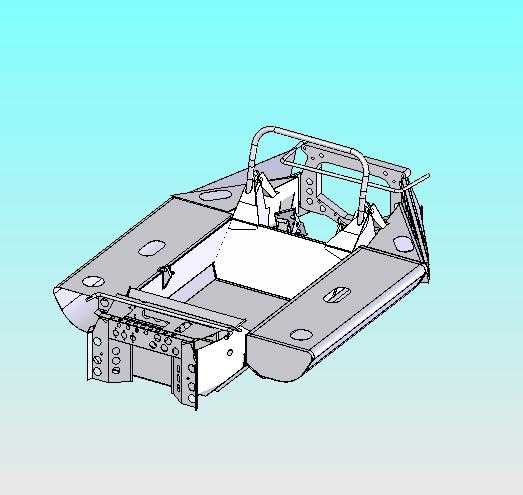

洛拉T70车辆底盘承载结构设计

　　在特种作业车辆、小型越野载具以及场地作业通勤车的开发流程中，底盘作为整车所有部件的安装基体，其结构合理性直接决定了整车的承载能力、通过性能与部件安装适配性。这套洛拉T70底盘结构，在设计之初就围绕非铺装路面行驶、多场景部件拓展的核心需求展开，没有沿用常规乘用车辆的冲压一体式副车架思路，而是采用了分块焊接的箱型承载结构，两侧的浮筒式边梁既承担了纵向承载的主力，也预留了足够的内部空间用于布置油路、线束以及附属安装支架，避免了管线外露带来的磕碰损坏风险。

　　从实际应用场景来看，这类底盘结构多用于小型全地形作业车、场地巡检车以及轻型特种作业载具，能够在泥泞、碎石、起伏落差较大的非铺装路面稳定承载，两侧边梁的底部做了圆弧过渡处理，没有突出的直角结构，在通过凸起障碍时能够顺利滑过，不会出现梁体卡滞托底的问题。底盘前部的集成安装位，预留了动力总成、转向机构的固定孔位，孔位的公差配合按照机械加工通用精度要求设计，既能够满足常规动力单元的直接安装，也预留了少量调整余量，适配不同规格的动力组件换装需求。

　　在功能特性设计上，这套底盘的中部采用了凹型承载舱设计，降低了上部载物或者驾乘区域的重心高度，在车辆侧倾时能够有效提升稳定阈值，减少侧翻风险。后部的安装支架组做了分层设计，上层用于固定防护栏、扶手等安全构件，下层则预留了作业机具、储物箱体的安装点位，不同点位的安装孔采用统一的孔径与孔距标准，方便用户根据实际作业需求快速换装不同的附属组件，不需要额外在梁体上钻孔焊接，避免对底盘主体结构的强度造成破坏。

　　设计过程中，结构工程师对底盘的受力路径做了完整的仿真验证，纵向的冲击力从前端防撞结构传入后，会沿着两侧边梁分散到整个底盘框架，不会在局部形成应力集中点；中部的横向加强筋采用了间断焊接的方式固定，既保证了框架的整体抗扭刚度，也避免了满焊带来的焊接变形问题，减少后期校形的工序成本。底盘上所有的外露安装面都做了平面度处理，保证部件安装后不会出现贴合间隙，连接螺栓的受力更加均匀，长期在颠簸工况下使用也不容易出现螺栓松动断裂的问题。

　　从安装边界尺寸来看，这套底盘的整体宽度控制在常规小型作业车的通行范围内，能够满足狭窄场地的通行需求，两侧边梁的外侧没有突出的安装结构，在通过狭窄通道时不会出现剐蹭。底盘的离地间隙按照非铺装路面的通行要求设定，兼顾了通过性与重心控制的平衡，前部的接近角与后部的离去角都做了优化，在爬坡或者越过沟壑时，前后端的结构不会先于轮胎接触地面。底盘上所有的管线过孔都做了翻边处理，并且预留了线束护套的安装槽，避免管线在穿过梁体时被锋利的钢板边缘割破，提升长期使用的可靠性。

　　在细节处理上，底盘的扶手安装位采用了加厚的加强板衬垫，扶手在承受侧向冲击力时，作用力会分散到更大面积的梁体上，不会出现局部焊缝开裂的问题。底盘表面的所有焊接位置都做了打磨处理，没有突出的焊瘤与毛刺，既方便后续做表面防腐涂装，也避免了装配过程中划伤操作人员。各个安装点位的旁边都预留了定位标记，在整车装配时能够快速对齐部件位置，提升装配效率，减少错装的概率。这套底盘结构没有冗余的设计，所有的板件、加强筋都承担对应的受力或者安装功能，在保证结构强度满足额定承载要求的前提下，尽可能控制了整体自重，降低了动力单元的负载，提升了整车的续航或者作业时长。
