同轴球体配合体骸机械结构设计

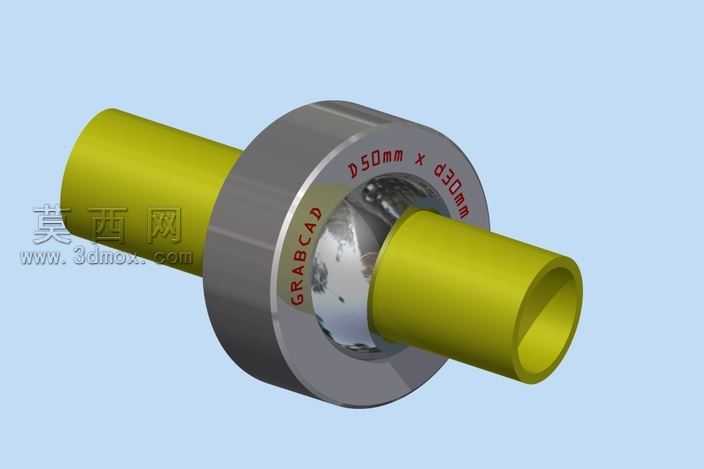

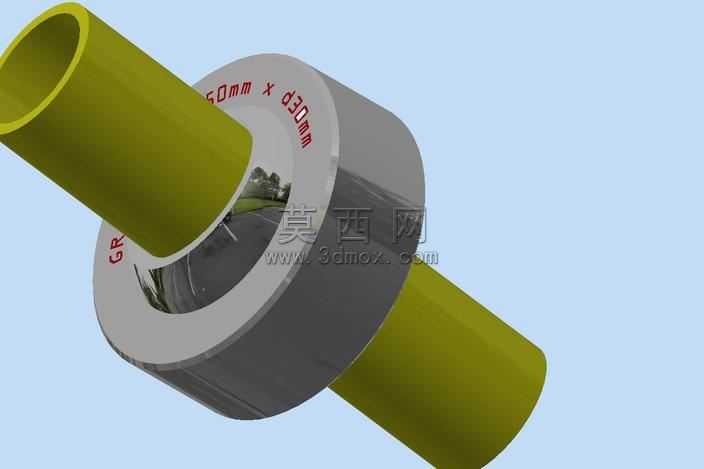

本作品采用Autodesk Inventor完成全参数化三维建模，整体围绕同轴回转配合的核心结构展开设计，建模过程中优先以基准轴为核心定位参考，依次完成外圈构件、黄色管状回转体、内置球体配合结构的特征搭建。建模阶段首先绘制基准草图，通过旋转凸台特征生成主体回转基体，针对外圈构件上的标识特征采用包覆蚀刻命令实现，保证标识与曲面的贴合度，避免拉伸特征带来的曲面破面问题；黄色管状构件采用薄壁旋转特征生成，严格控制壁厚参数与内外径公差，保证其与外圈构件的同轴度公差在合理装配范围内。材质渲染环节，外圈金属构件赋予磨砂合金钢材质，调整粗糙度参数模拟真实金属加工后的哑光质感，添加细微的划痕纹理提升真实感；黄色管状构件赋予工程塑料材质，调整漫反射与高光参数，呈现硬质工程塑料的半哑光视觉效果，球体配合部位赋予高铬轴承钢材质，提升表面反光度以区分不同构件的材质属性。结构设计上，整体采用同轴嵌套的装配逻辑，外圈构件作为承载基座，黄色管状构件作为回转运动的输出载体，内置球体结构实现低摩擦的转动配合，模拟共轴反转的运动特性，各构件间预留合理的装配间隙，避免运动干涉，同时在配合部位设计有限位结构，保证转动过程中构件不会出现轴向窜动。设计思路围绕直升机转子集体共轴运动的原理展开，将复杂的航空传动结构简化为直观的演示模型，通过不同颜色的材质区分不同功能的构件，让观看者可以清晰分辨各部分的运动关系，建模过程中所有特征均保留参数化关联，可通过修改基准草图的直径、长度参数快速调整整体模型尺寸，适配不同的演示场景需求，渲染阶段采用三点布光法，主光源从斜上方打光突出金属构件的轮廓，辅助光源补光消除暗部死黑，环境光添加轻微的HDR环境反射，让材质表现更贴近真实工业场景的视觉效果，整体模型无冗余特征，文件拓扑结构清晰，装配约束完整，可直接导入其他三维软件进行运动仿真或二次修改。
