管道内置日冕物质抛射Z扶正器结构设计

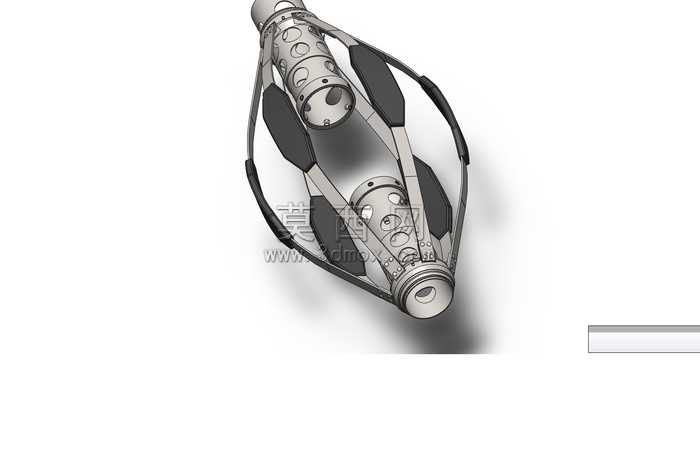

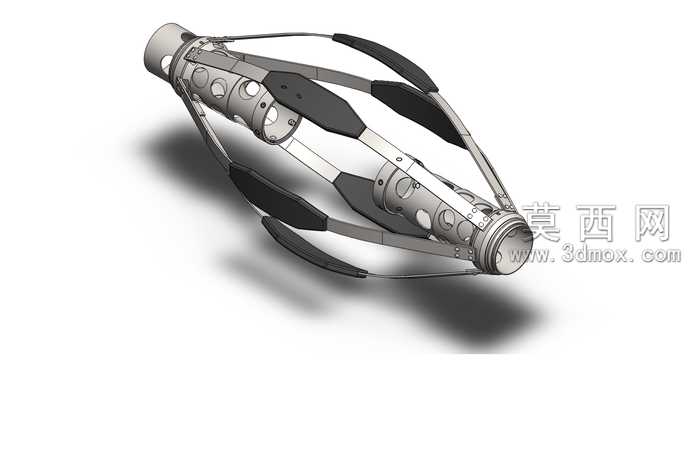

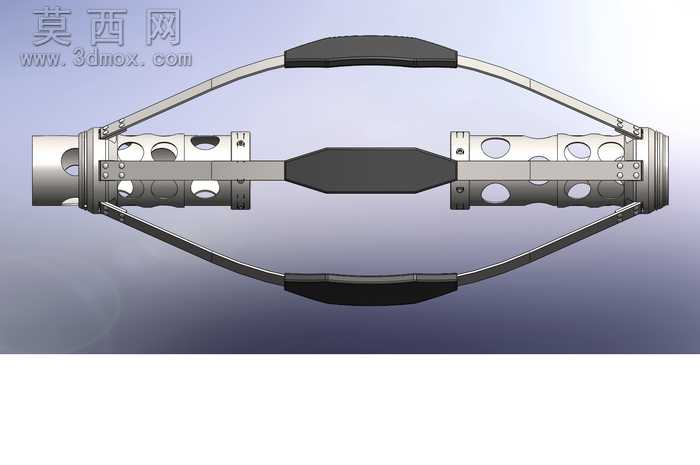

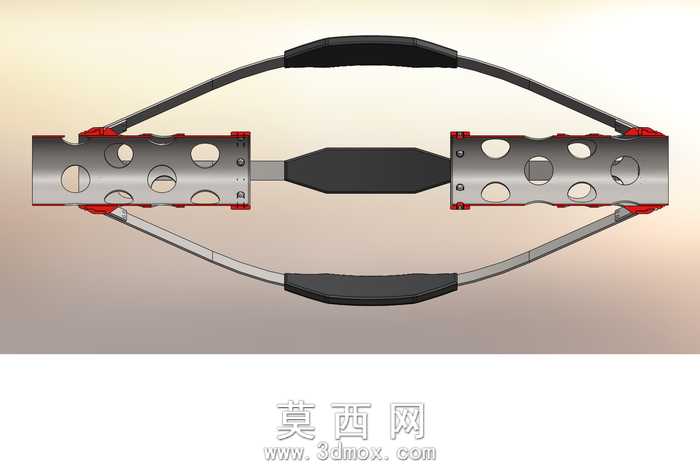

本作品为管道内置作业用Z型扶正器三维建模成果，建模阶段采用SolidWorks完成全参数化特征构建，首先以中心贯通的管状基体作为核心承载主体，沿基体轴向均匀排布多组铰接式支撑臂结构，每一组支撑臂均采用双连杆铰接设计，臂体末端贴合管道内壁的位置设置耐磨接触垫块，整体收拢状态下整体轮廓呈流线纺锤形，可顺利通过狭窄管段，撑开后可实现中心基体与管道轴线的精准对中，适配长距离管道内部作业的导向、扶正需求。建模过程中对所有铰接位置预留了合理的装配间隙，对基体表面的减重孔、连接螺纹段、铰接销轴孔均做了精确的特征还原，未出现特征缺失或干涉问题。渲染阶段采用金属哑光材质模拟基体的合金钢结构，支撑臂采用同系金属材质搭配深色耐磨橡胶材质的接触垫块，通过环境光遮蔽效果突出构件的层级结构，阴影投射角度调整为45度斜向，清晰展现支撑臂的空间伸展形态与整体流线轮廓。结构设计上充分考虑管道内部通行的需求，整体无外凸尖锐棱角，所有支撑臂同步收拢后外径小于管道通径，可随作业工具串顺利下入管道内部，到达指定位置后支撑臂向外撑开，将中心基体稳定固定在管道中轴线位置，避免作业过程中工具串偏斜触碰管壁，适配长距离管道内检测、修复作业的扶正定位需求。设计过程中反复调整支撑臂的铰接点位置与伸展角度，确保撑开后接触垫块与管壁的接触压力均匀分布，避免局部应力过大损伤管道内壁，同时收拢状态下整体结构紧凑，不会额外增加工具串的通行阻力，中心贯通的管道结构可满足介质过流或内部走线的需求，无需额外增设旁通结构，整体结构简洁可靠，无冗余构件，所有零部件均采用常规机械加工即可实现生产，具备较强的工程落地可行性。
