复古摩托车青铜座圈气缸盖结构设计

　　这款气缸盖是适配单缸风冷内燃机的核心配气承载部件，主要应用在小排量复古摩托、轻型通用动力机组这类对低速扭矩输出稳定性要求较高的动力场景中，作为燃烧室的上密封载体，它需要同时承担混合气导流、废气排出、热量散逸、配气机构安装定位多重功能，结构设计上的每一处细节都直接影响整机的动力输出效率与运行可靠性。从结构布局来看，整体采用高导热铝合金作为基体材质，外部密布等间距环形散热鳍片，鳍片的厚度、间距、延伸长度都经过热负荷匹配计算，在自然风冷的工况下，能够保证气缸盖各区域温度差控制在合理区间，避免局部热应力集中导致的密封面翘曲、气门座圈松脱这类常见故障。和常规量产气缸盖不同，这款设计采用了嵌入式青铜气门座圈结构，青铜材质的高温耐磨性、

　　自润滑特性远优于铝合金基体，能够在气门高频往复冲击的工况下，长期保持座圈密封锥面的形位精度，减少气门下沉量超标的维护概率，尤其适配长期在低速大负荷工况下运行的动力设备，不需要频繁研磨气门密封面。配气机构的安装位采用了集成式摇臂支座设计，摇臂转轴的安装孔与气缸盖基体一体加工，省去了额外的支座连接螺栓，既减少了装配累积误差，也降低了高转速工况下支座松动带来的配气相位偏移风险。进排气道的走向采用了渐扩式流线型设计，内壁过渡位置没有突兀的直角转折，能够减少进排气过程中的气流阻力，提升充气效率，让混合气在燃烧室内形成更合理的涡流，优化燃烧过程，降低不完全燃烧带来的积碳堆积问题。安装边界方面，气缸盖下平面的缸体连接螺栓孔采用等距环形布置，

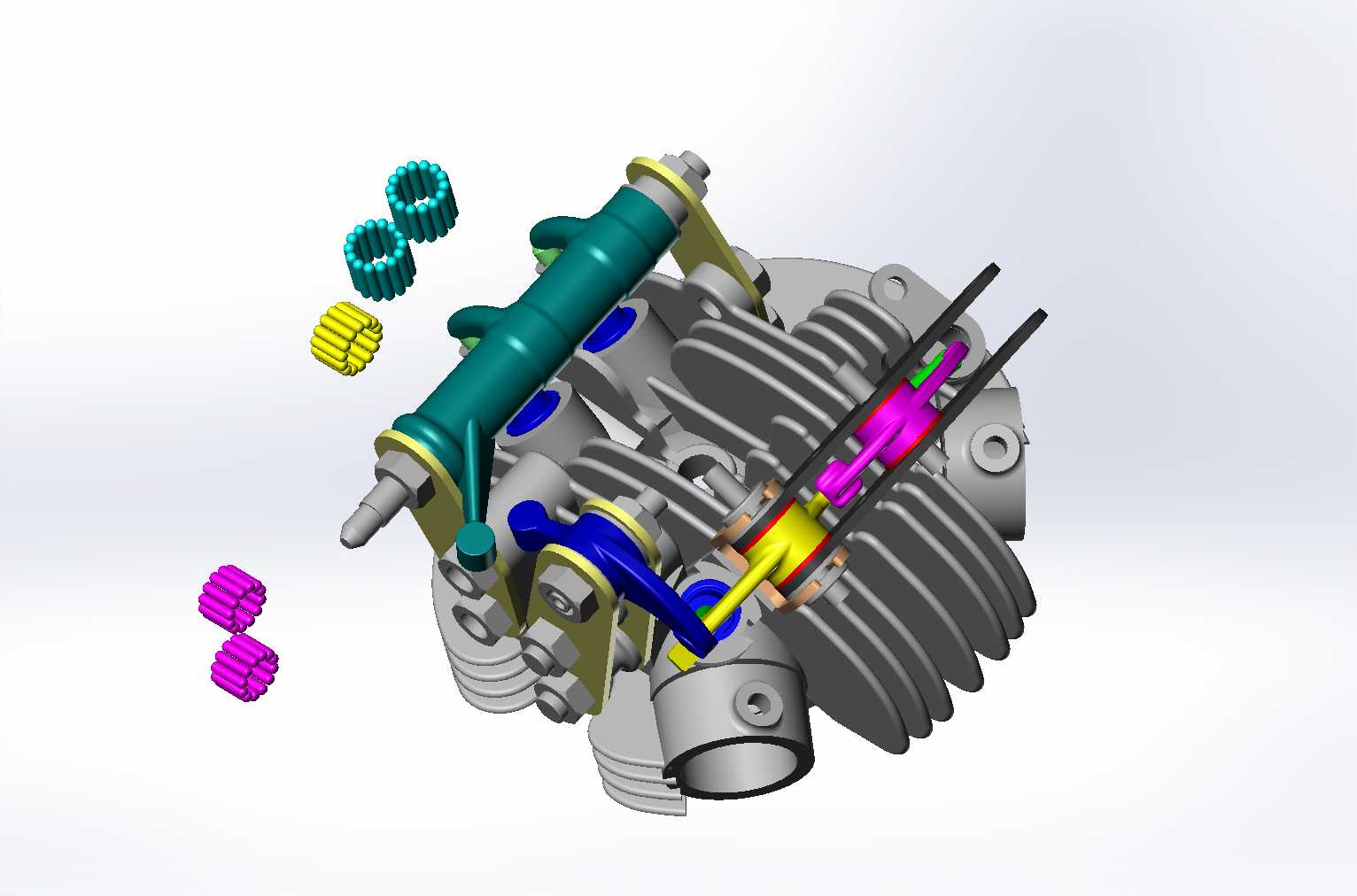

　　螺栓孔的沉台深度经过精确计算，能够保证螺栓拧紧后缸垫受力均匀，不会出现局部压应力不足导致的漏气、漏水问题；侧面预留的火花塞安装孔采用M14×1.25标准螺纹，孔位倾斜角度与燃烧室中心匹配，能够保证火花塞点火位置处于混合气最优区域，点火后火焰传播距离最短，减少爆震发生概率。顶部的凸轮轴安装位、润滑油道都采用了内置式设计，润滑油道的孔径匹配配气机构的润滑需求，能够在发动机运行时持续为摇臂、气门杆端提供压力润滑，减少运动部件的磨损。外置的连接支架采用了高强度钢片冲压成型，通过螺栓固定在气缸盖侧面的预制凸台上，凸台位置经过受力校核，能够承受配气机构往复运动带来的振动载荷，不会出现支架断裂的问题。拆解结构中可以看到，

　　气门导管与基体采用过盈配合安装，导管内孔的珩磨纹路能够储存少量润滑油，在气门杆往复运动时形成稳定油膜，避免气门杆卡滞。不同颜色标识的密封件分别对应气封、油封的安装位置，装配时能够快速区分规格，减少错装概率。散热鳍片的边缘做了小圆角处理，既能够避免生产转运过程中鳍片边缘磕碰变形，也能减少风冷工况下的气流啸叫，提升运行时的NVH表现。燃烧室的容积经过精确核算，压缩比匹配小排量风冷发动机的常用设定，能够适配常规标号汽油，不需要高标号燃油即可稳定运行。气缸盖的整体重量经过优化，在保证结构强度、散热面积足够的前提下，尽可能削减了非受力区域的材料厚度，降低整机上部的重量占比，提升动力设备的操控稳定性。
