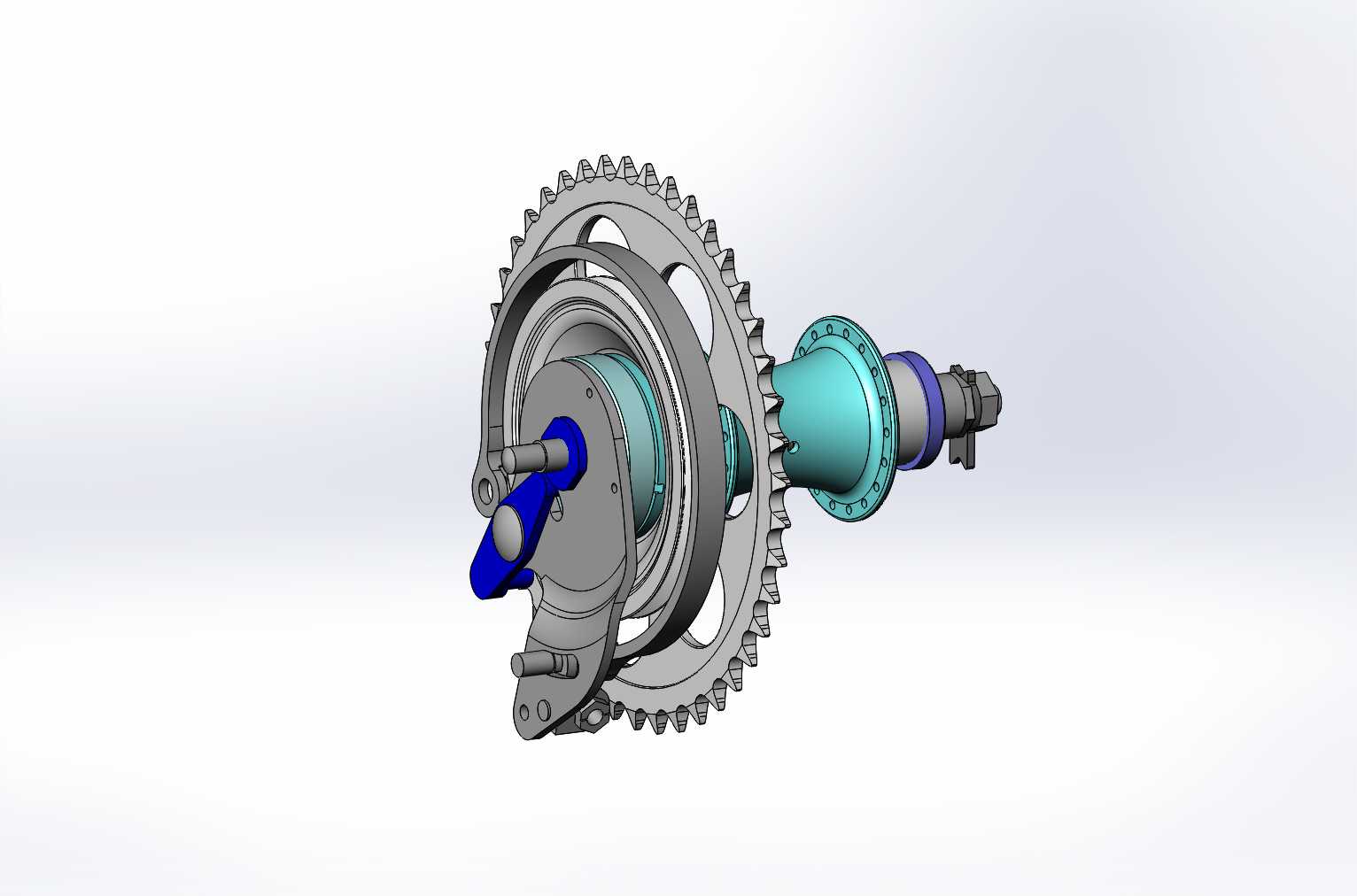

早期科尔宾摩托后轮毂带制动总成结构

　　这套后轮集成结构主要适配小排量复古乘用摩托的后轮承载与制动需求，日常使用场景覆盖城市通勤、郊野非铺装路面骑行的后轮载荷传递、行车减速与驻车锁止功能，是摩托行走系统里直接关联行驶安全的核心集成部件。整个总成以轮毂本体作为核心承载基体，外侧同轴固定大尺寸传动链轮，用于承接链条传递来的发动机输出扭矩，链轮通过周向均布的螺栓与轮毂辐板刚性连接，连接面设计有定位止口，避免大扭矩传递过程中链轮出现径向窜动，保证链条传动的啮合精度，降低骑行过程中链条跳齿、异常磨损的概率。轮毂内侧集成鼓式制动结构，制动鼓与轮毂本体为一体化铸造成型，加工过程中制动鼓内圆面需要保证足够的圆度与表面粗糙度，确保制动蹄片贴合时接触面积均匀，避免制动跑偏、

　　制动力矩波动的问题。制动凸轮轴从轮毂侧部的制动底板伸出，连接外部的制动摇臂，摇臂通过拉杆与车手操控的制动踏板联动，当踩下制动踏板时，摇臂带动凸轮轴转动，将两个对称布置的制动蹄向外撑开，蹄片表面的摩擦材料压紧制动鼓内圆面，通过摩擦力矩实现车轮减速，这套鼓刹结构的封闭性较好，在非铺装路面骑行时可以阻挡泥沙、灰尘进入摩擦副，相比外露的盘刹结构更适配复杂路况下的长期使用，维护周期更长。轮毂中心穿装后轮轴，轴上设计有阶梯轴肩与轴套定位结构，用于限制轮毂的轴向窜动，轴的两端加工有螺纹段，配合锁紧螺母将整个后轮总成固定在后平叉的安装槽内，安装时需要保证轮毂轴线与后平叉两侧安装面的垂直度，避免车轮转动时出现偏摆，加剧轮胎与链轮的偏磨。

　　轮毂与轮轴之间布置有两组滚动轴承，轴承外圈与轮毂中心孔过盈配合，内圈与轮轴间隙配合，保证车轮转动时的顺滑度，降低滚动阻力，两组轴承之间设计有隔套，用于控制轴承的预紧量，避免轴承间隙过大导致车轮晃动，或是预紧过紧导致轴承转动卡滞、温升过高。制动底板通过定位销固定在后平叉的对应安装位上，底板上除了制动凸轮轴的安装孔，还设计有制动蹄的固定销轴孔、回位弹簧挂点，两个制动蹄在松开制动踏板时，靠回位弹簧的拉力快速回位，解除摩擦副的压紧状态，避免带刹行驶增加油耗、磨损摩擦片。整个总成的安装边界需要匹配后平叉的开口宽度、轮轴直径、链轮与发动机输出链轮的中心距，设计时链轮的齿数匹配需要结合发动机的输出特性，兼顾低速爬坡扭矩与高速巡航的转速控制，

　　制动摇臂的初始安装角度需要保证制动踏板的自由行程在合理区间，避免制动过灵导致后轮抱死侧滑，或是制动行程过大导致制动力不足。从结构设计逻辑来看，这套总成采用集成化布局，将传动、承载、制动功能整合在同一个轮毂单元上，减少了单独部件的安装连接件数量，既降低了整体重量，也提升了结构可靠性，鼓式制动的制动力矩输出特性平缓，对于小排量复古车型来说，足够满足日常骑行的制动需求，同时结构简单，后期维护更换摩擦片的操作门槛较低，不需要复杂的专用工具即可完成保养作业。轮毂本体采用铸铝材质，在保证足够结构强度的前提下降低了簧下质量，提升后轮的贴地性能，链轮采用钢制材料，表面做淬火处理提升齿面耐磨性，应对链条传动的长期冲击载荷，制动摩擦片采用耐磨耐高温的复合材料，保证连续制动时的摩擦系数稳定，避免热衰退导致制动力下降。
