直列四缸内燃发动机整机结构三维建模

　　该三维模型完整还原直列四缸内燃发动机的整机装配结构，覆盖从缸体基础件到顶端配气传动系统的全部核心部件，可用于动力总成结构教学、整车前置舱布局匹配、零部件干涉校验等工程场景。在民用乘用车、轻型商用车的动力选型阶段，设计人员可依托该模型快速完成发动机与周边冷却管路、进排气系统、悬置支架的空间边界校核，避免实机装配阶段出现的结构干涉问题，同时也能为职业院校的内燃机结构实训提供直观的三维拆解参照，帮助学员快速理解各部件的运动配合关系。

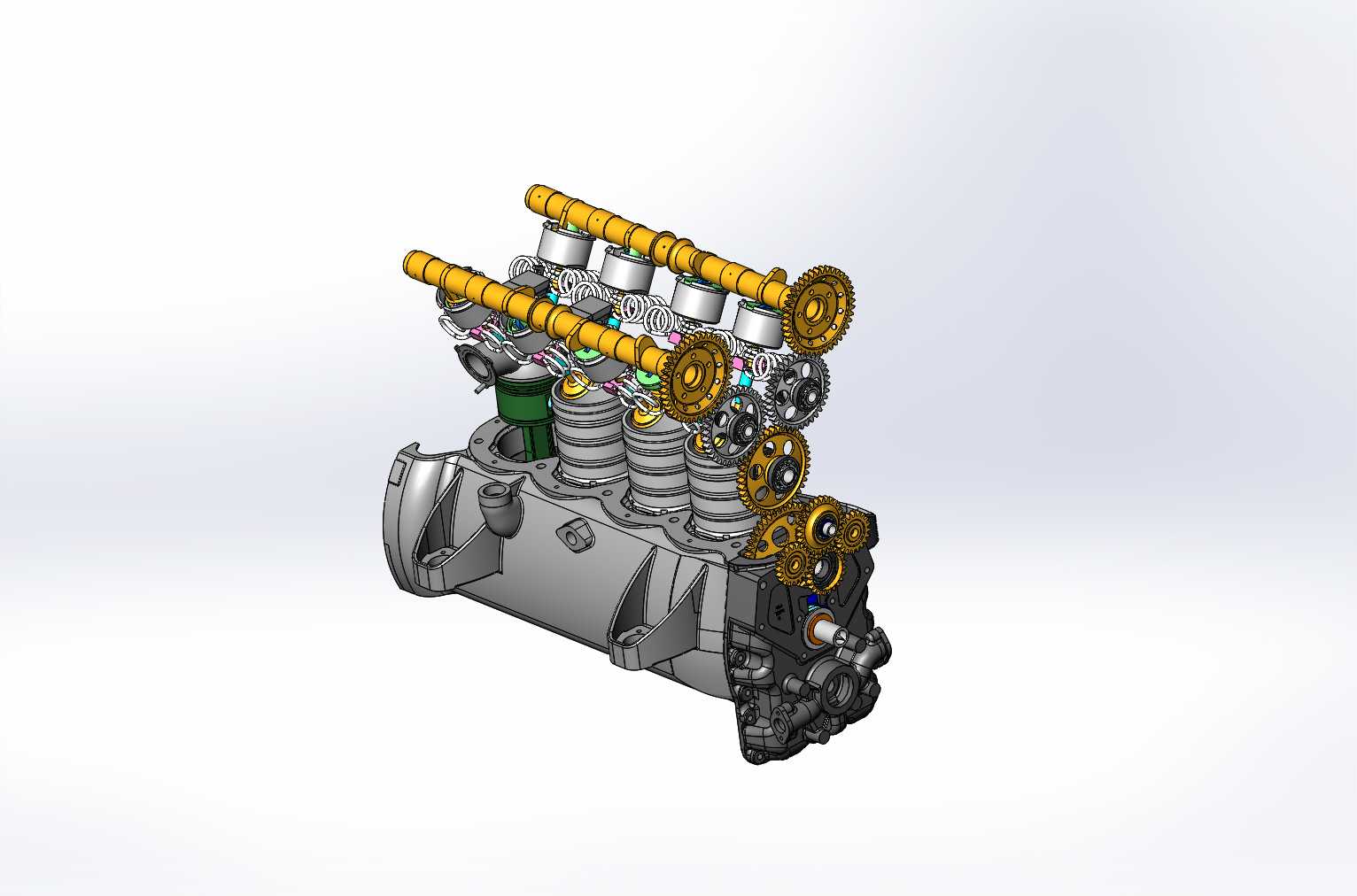

　　从功能特性来看，模型完整呈现了四缸发动机的核心工作链路：下部缸体集成了曲轴安装位、活塞冷却喷嘴预留孔、主轴承盖定位结构，四个活塞通过连杆与曲轴形成曲柄连杆机构，将燃烧做功的直线往复运动转化为曲轴的旋转扭矩输出；中部缸盖部分集成了进排气道、气门座圈安装位、火花塞/喷油器安装孔，对应每缸的进排气门通过气门弹簧、挺柱与顶端的双凸轮轴形成配气传动链路，凸轮轴前端的正时齿轮组与曲轴前端齿轮通过正时传动形成严格的相位匹配，保证进排气门的开闭时机与活塞运动行程精准对应，避免气门与活塞发生运动干涉。顶端的两根凸轮轴采用独立轴承盖固定，凸轮轴尾端集成的驱动齿轮可对接分电器、机油泵等附属驱动部件，缸盖侧面预留的附件安装位可匹配发电机、空调压缩机、转向助力泵等外围附件的安装支架。

　　设计思路上，该模型严格遵循量产直列四缸发动机的结构设计逻辑：缸体采用龙门式结构设计，曲轴安装孔与主轴承盖采用分体式加工定位，保证曲轴运转的同轴度要求；四个气缸呈等距直列排布，缸心距参数符合主流小排量四缸发动机的通用设计规范，可兼容多数同排量机型的缸垫、活塞环等通用配件；配气机构采用双顶置凸轮轴布局，相比单顶置结构减少了推杆传动的间隙误差，提升高转速下的配气精度，正时传动端的多层齿轮组采用不同齿比匹配，保证凸轮轴转速为曲轴转速的二分之一，契合四冲程发动机的工作循环相位要求。模型中所有齿轮的齿形参数、啮合间隙均按照量产内燃机正时齿轮的设计规范设置，气门弹簧的预压长度、挺柱的运动行程也符合常规机型的设计阈值，可直接用于运动仿真分析，模拟发动机从怠速到额定转速的全工况部件运动状态。

　　外形尺寸与安装边界方面，该模型的整机轮廓尺寸匹配主流1.5L-2.0L排量直列四缸发动机的通用尺寸范围，长度方向覆盖正时端到飞轮端的完整距离，宽度方向预留了进排气歧管的安装空间，高度方向从油底壳安装面到凸轮轴罩盖顶端的尺寸符合前置前驱车型的引擎舱垂直空间限制；缸体两侧的悬置安装孔位按照三点式悬置的通用布局设置，前端轮系的安装面预留了皮带轮的张紧空间，进气侧与排气侧的周边间隙满足管路布置、隔热罩安装的空间要求，油底壳的轮廓深度兼容常规车型的副车架避让需求，不会出现与底盘部件的运动干涉。模型中所有连接螺栓的孔位、定位销的位置均按照通用装配规范设置，拆解后可直接生成各零部件的二维工程图，用于零部件的加工工艺编制、装配工装的设计参考。
