摩托车湿式多片动力离合器结构设计

项目分类:通用机械零部件 发布时间:2022-02-05 ID:543978
  • 摩托车湿式多片动力离合器结构设计

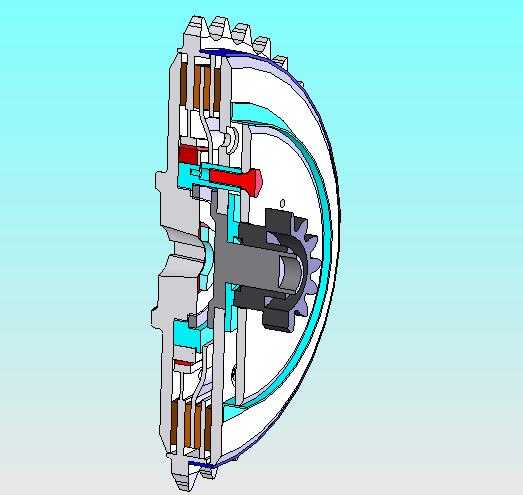

  这套动力离合器结构主要适配小排量跨骑式两轮摩托车的动力传输链路,布置在发动机曲轴输出端与变速箱输入轴之间的动力腔室内,承担动力接合、切断以及过载扭矩缓冲的核心作用,日常骑行场景下,骑手捏动离合握把时,这套结构会快速切断曲轴到变速箱的动力传递,实现平顺换挡,松开握把时则逐步压紧摩擦组件,将发动机输出的扭矩平稳传递给变速机构,避免起步、换挡过程中出现传动冲击打齿、动力突兀闯动的问题。从结构布局来看,该离合器采用湿式多片摩擦式设计,整体为同轴回转体结构,中心设置花键套与变速箱输入轴配合,外圈的从动齿轮与发动机曲轴端的驱动齿轮常啮合,齿轮端集成了离合器的外毂结构,外毂内壁开有轴向卡槽,与钢质从动片的外凸齿配合,可带动从动片随外毂同步转动,

  同时允许从动片沿轴向小幅滑移;离合器内毂通过花键与中心输入轴连接,内毂外壁的卡槽与摩擦主动片的内凸齿配合,主动片两侧粘接有耐高温摩擦材料,与钢质从动片交替叠装,叠装总厚度根据设计传递的最大扭矩匹配,叠片数量越多,可传递的额定扭矩越大,适配更高排量的动力输出。设计过程中,首先要确定摩擦片的有效摩擦半径,结合摩擦材料的动摩擦系数、额定压紧力计算最大传递扭矩,需要预留1.2-1.5倍的扭矩储备系数,避免高负荷工况下离合器出现打滑烧片的问题;压盘的压紧力由周向布置的螺旋弹簧提供,弹簧的预紧力经过匹配计算,既保证全负荷下摩擦片不打滑,也确保离合操纵时的握把力度在骑手舒适操作范围内,不会出现长时间捏离合手部疲劳的问题。

  分离机构采用中心推杆式设计,当离合操纵力传递到中心推杆时,推杆推动压盘克服弹簧预紧力轴向移动,逐片松开叠装的摩擦片组,此时主动片随外毂转动、从动片随内毂静止,动力完全切断,分离间隙控制在0.3-0.5mm区间,间隙过小会出现半联动打滑、摩擦片异常磨损,间隙过大则会导致离合分离不彻底、换挡卡滞打齿。安装边界方面,该离合器总成的最大外圆直径受发动机右曲轴箱的内腔尺寸限制,轴向安装尺寸需要匹配曲轴与变速箱输入轴的中心距、以及离合侧盖的安装深度,外毂齿轮的模数、齿数、压力角需要与曲轴端驱动齿轮完全匹配,保证啮合侧隙在0.1-0.2mm的合理区间,避免运转时出现齿轮啸叫;中心花键的参数需要与变速箱输入轴的花键参数完全一致,

  保证同轴度误差不超过0.02mm,避免高速回转时出现动不平衡量过大、发动机整体振动超标的问题。摩擦片的油槽设计采用径向与周向组合的沟槽形式,一方面可以让变速箱内的润滑油充分进入摩擦副之间,带走摩擦产生的热量,避免摩擦材料高温烧蚀,另一方面可以在离合接合过程中快速挤出摩擦片之间的油膜,让摩擦副快速接合,减少滑磨时间,提升传动效率;弹簧的布置采用周向均布的6组弹簧设计,保证压盘受力均匀,不会出现偏磨导致的离合结合抖动问题;外毂与内毂的卡槽位置度公差控制在0.05mm以内,保证每一片摩擦片都能顺畅轴向滑移,不会出现卡滞导致的离合分离不彻底故障。实际使用场景中,这套结构除了常规的动力通断功能,还能在传动系统受到瞬间冲击载荷时,通过摩擦片之间的微量滑磨吸收冲击能量,避免冲击载荷直接传递到变速箱齿轮、传动轴等刚性部件,打齿、断轴等故障的发生概率;在坡道起步、低速半联动工况下,摩擦片的滑磨特性可以让动力输出更线性,骑手更容易控制车速,避免起步熄火的问题。设计时还需要考虑动平衡性能,整个离合器总成在最高工作转速下的动不平衡量需要控制在5g·cm以内,避免高速运转时产生离心振动,影响发动机的运转平顺性;所有回转部件的锐角都做了倒角处理,避免应力集中导致的部件开裂,同时也防止装配过程中划伤密封件、造成润滑油渗漏。
