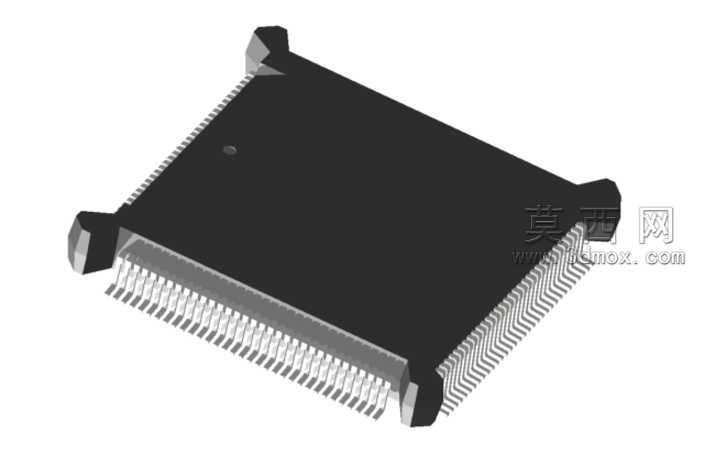

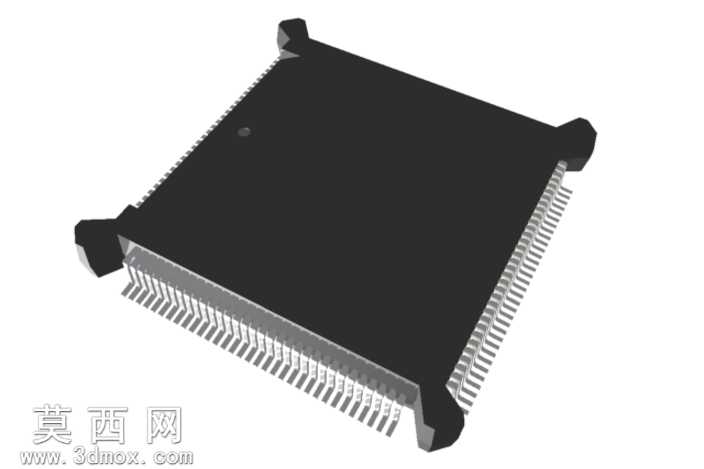

QFP封装微芯片三维结构模型

本模型为QFP塑封微芯片的三维结构模型，建模过程严格遵循真实贴片芯片的尺寸规范与结构特征，首先通过基准面绘制确定芯片主体的矩形轮廓，以毫米为单位校准塑封本体的长宽厚比例，还原工业级QFP封装芯片的标准外形尺寸。建模阶段采用实体拉伸命令生成黑色塑封基体，对基体四个边角做倒角处理，还原真实芯片边角的防撞斜切结构，同时在基体表面预留定位凹点特征，还原芯片引脚1位的标识结构，方便PCB设计时的方向识别。引脚部分采用阵列化建模方式，先绘制单根鸥翼型引脚的截面轮廓，通过扫掠命令生成单个引脚实体，再按照四边等距排布的规则完成引脚阵列，严格控制引脚间距、引脚伸出长度与弯折弧度，还原贴片芯片引脚的共面度特征，确保模型可直接用于2D PCB封装的3D匹配验证，满足PCB布局时的干涉检查需求。材质渲染阶段，塑封主体赋予哑光黑色工程塑料材质，添加细微的磨砂质感纹理，还原环氧塑封料的真实表面质感；金属引脚部分赋予镀锡金属材质，调整金属粗糙度与反射参数，还原引脚表面的半光亮金属质感，区分塑封本体与金属引脚的视觉差异。模型结构拆分清晰，塑封基体与引脚为独立实体，可单独进行材质调整或结构编辑，整体模型无破面、无重叠几何，几何公差控制在0.01mm以内，完全匹配工业级电子元件建模的精度要求。设计过程中重点还原芯片的安装适配特征，引脚的弯折角度、底部悬空高度均按照SMT贴片工艺的标准参数设置，可直接导入PCB设计软件进行3D布局校验，检查芯片与周边元件、壳体结构的装配间隙，提前规避生产中的干涉问题，同时也可用于电子教学演示、产品装配动画制作等场景，直观展示QFP封装芯片的外形结构与安装形态。
