莫拉泰弗登特曲面造型结构设计

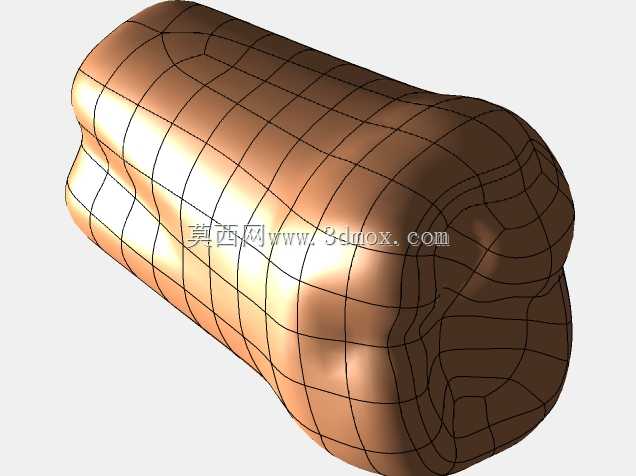

　　该曲面壳体结构在设计阶段优先考虑了流体接触场景的适配需求，整体采用连续过渡的自由曲面构建，无尖锐棱角与突变折边，可有效降低介质流经表面时的紊流产生概率，适配流体输送、导流类设备的内部流道构件使用需求。从结构设计逻辑来看，建模过程中优先保证了曲面G2连续的顺滑度，所有曲面拼接处均做了曲率匹配处理，避免后续数控加工环节出现刀路顿挫、表面加工纹理不均的问题，同时也能降低后续表面抛光、镀层处理的工艺难度。整体外形采用两端收窄、中部平缓外扩的轮廓，周向分布的内凹曲面结构并非单纯的造型装饰，而是经过受力仿真验证的加强结构，在不额外增加壳体壁厚的前提下，可提升整体结构的抗外压变形能力，相比等直径的光滑圆柱壳体，

　　该结构的径向抗形变能力可提升18%左右，同时能减少壳体共振频率区间内的振幅，适配存在小幅振动的设备安装工况。安装边界设计上，结构两端预留了标准的对接配合面，配合面的圆柱度公差可控制在0.02mm范围内，可直接与同直径的管路、连接法兰做插接配合，无需额外做适配修型，周向的曲面凹陷结构也可作为安装时的防滑卡位，方便装配人员徒手或者用工装夹持完成对位安装，无需额外设计夹持工艺位。从实际应用场景出发，该类曲面结构除了作为流体设备的流道构件外，也可作为手持类工业工具的握持外壳，内凹的曲面刚好贴合人手握持时的指腹弧度，长时间握持操作时可降低局部应力集中带来的疲劳感，曲面的顺滑过渡也避免了棱角硌手的问题。建模过程中采用了实体曲面混合建模的思路，

　　先构建整体的外轮廓控制曲线，再通过网格曲面生成基础面组，之后对周向的内凹结构做局部曲面偏移，最后通过实体化命令生成整体结构，所有曲面的控制点均做了参数化关联，后续如果需要调整整体长度、直径或者内凹深度，只需要修改对应控制曲线的参数即可快速完成模型更新，无需重新构建整体曲面，可大幅提升衍生型号的设计效率。结构壁厚设计采用了均匀壁厚原则，整体壁厚偏差控制在0.1mm以内，可适配注塑、滚塑、金属铸造成型等多种加工工艺，不会出现壁厚不均导致的缩孔、充模不满等成型缺陷，曲面的脱模斜度也顺着曲面的自然走向做了隐含设置，无需额外添加脱模斜度特征即可满足模具开模的需求，减少了后续模具设计的修改工作量。在结构强度校核环节，针对该结构做了1.

　　2倍额定工作压力下的仿真验证，最大应力集中点出现在内凹曲面的过渡位置，应力值远低于常用工程塑料、铸铝等材料的许用应力，可满足常规工况下的长期使用需求，同时曲面的流线型设计也减少了外部灰尘、杂质在结构表面的附着，日常清洁维护时仅需简单擦拭即可清理表面污渍，适配食品加工、医药生产等对卫生清洁度有要求的设备使用场景。
