工业设备用异形承力操作把手结构设计

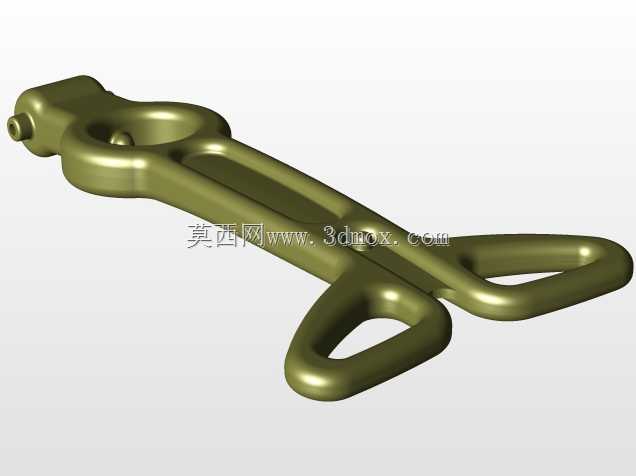

　　这款异形承力操作把手，主要适配需要高频次手动施力解锁、锁止或牵拉的工业设备场景，常见于特种作业装备、工位器具锁止机构、重载运输固定组件的手动操作端，区别于常规圆形或直杆式把手，其结构完全围绕大载荷下的手动操作受力逻辑设计。从实际使用场景来看，这类把手往往需要承受单侧最大上百牛的瞬时拉拽力，同时要适配戴劳保手套的操作需求，因此握持区域的轮廓做了双闭环的异形设计，两个指位环的内圈尺寸预留了足够的手套操作间隙，边缘全部做了大圆角过渡，避免施力时出现应力割手的问题，同时环体的截面采用变厚度设计，握持接触区域厚度控制在12mm左右，既保证握持贴合度，也避免过厚导致的握持发力不畅。

　　设计过程中首先考虑的是安装端的适配边界，其端部的圆柱连接头做了同轴定位凸台，凸台直径比安装孔小0.2mm作为装配间隙，端部的小孔用于穿装开口销或者弹性圆柱销，实现把手与转动轴的周向固定，安装时不需要额外加工复杂的配合面，仅需要在对应安装座上加工对应直径的通孔即可完成装配，安装后把手的转动平面与安装面保持15度的初始倾角，方便操作人员在站立姿态下直接握持发力，不需要过度弯腰或者抬臂调整操作姿态。

　　从受力结构来看，把手主体的长条形承力段做了中间内凹的减重槽设计，槽体深度占主体厚度的三分之一，在不降低整体抗弯截面模量的前提下，有效降低了构件整体重量，同时槽体的边缘全部做了R3的圆角过渡，避免压铸或者锻造成型时出现应力集中导致的开裂问题。两个握持环的位置并非对称布置，靠近安装端的环体主要用于承受主要拉拽力，其环体壁厚比远端环体厚2mm，远端环体主要用于辅助施力或者挂装保险绳，在需要双人协同牵拉的场景下，两名操作人员可以分别握持两个环体同步发力，避免单手握持力不足导致的操作不到位问题。

　　实际使用中，这类把手的表面做了哑光氧化或者喷塑处理，不会因为手上沾有油污、切削液而出现打滑问题，整体外形没有尖锐棱角，即使在狭小的设备舱内操作也不会剐蹭线缆或者周边构件。其整体长度控制在180mm左右，安装后突出安装面的最大高度为45mm，不会因为突出尺寸过大导致人员通行时勾挂衣物，也不会在设备转运过程中因为磕碰其他构件导致把手变形。连接端的定位凸台长度为10mm，装配后可以完全嵌入安装座的沉孔内，避免转动时出现径向窜动，端部的销孔位置距离凸台端面3mm，穿装销钉后销钉两端不会突出安装座表面，保证装配后外观平整。

　　在结构强度校核阶段，针对把手最容易出现断裂的承力段与环体连接位置，做了加厚的过渡圆角，圆角半径达到R8，将拉拽时的应力分散到更大的接触面上，按照1500N的极限拉拽力做仿真校核时，最大应力值远低于常用铸钢或者锻造铝合金的屈服强度，正常使用工况下不会出现塑性变形或者断裂问题。同时把手的整体轮廓做了等壁厚优化，适合采用压铸、模锻或者精密铸造工艺批量生产，成型后不需要大量的后续机加工，仅需要对安装配合面做简单的铣削即可达到装配精度要求，有效控制批量生产的加工成本。

　　针对户外使用场景，该结构没有容易积水的凹槽设计，所有倾斜面的角度都大于5度，雨水或者冲洗后的积水可以自然顺着轮廓流下，不会在构件表面积留导致锈蚀，即使长期在潮湿或者有腐蚀性介质的环境下使用，配合对应的表面处理工艺，也能保证足够的使用寿命。握持区域的环体内侧做了细微的防滑纹理，纹理深度0.3mm，不会积累污垢，同时能提升戴手套操作时的摩擦力，避免施力时手打滑出现操作失误。
