玩具滑板车配套注塑成型模具结构

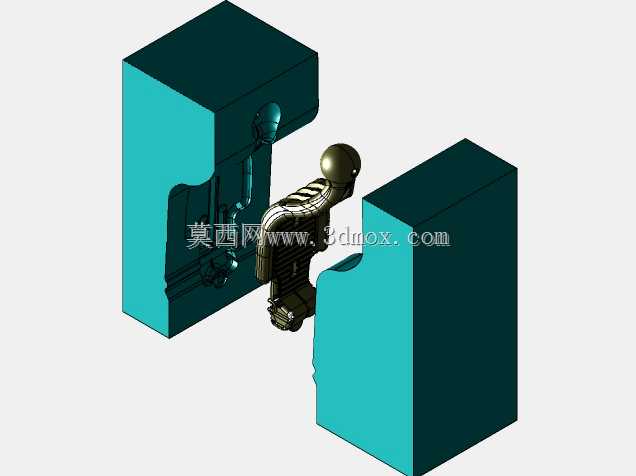

　　这套结构针对玩具滑板车的核心塑胶承载件开发，适配中小规格卧式注塑机的安装接口，模架采用标准龙记模胚改制，整体闭合高度控制在320mm范围内，可直接适配锁模力120T至160T的常规注塑设备，无需额外修改机台拉杆间距与模板安装孔位。从成型逻辑来看，该零件属于带侧向凹凸结构的外观承载件，主体为带加强筋的弧形支撑结构，侧面预留有轮轴安装孔与把手连接卡扣位，因此模具采用两侧哈夫滑块抽芯结构，图中展示的青绿色块即为两侧对开的滑块型腔，开模时滑块沿斜导柱方向侧向滑移45mm，完全脱离零件侧面的倒扣结构后，再由顶针板带动扁顶针将成品从主型芯上平稳顶出，避免顶出过程中零件表面出现顶白、变形缺陷。

　　在实际生产场景中，这类模具多用于玩具制造企业的注塑车间，配套生产儿童滑板车的主体连接构件，成型材料选用高抗冲PP材质，兼顾玩具产品所需的抗冲击性能与成本控制要求，成型周期可控制在28秒以内，量产时的尺寸稳定性直接决定滑板车后续装配的适配度——零件上的轮轴安装孔位公差需控制在±0.05mm范围内，卡扣位的拔模斜度设置为1.5度，既保证开模时不拉伤塑胶表面，又能满足装配时的卡扣卡紧力要求，避免使用过程中出现连接松脱的安全隐患。

　　设计过程中优先考虑了量产的加工便利性，滑块的成型面采用整体镶拼结构，磨损后可单独更换镶件，无需报废整个滑块模块；冷却水路围绕型腔与型芯均匀排布，距成型面的距离保持在15mm至20mm之间，水路直径8mm，采用直通式循环回路，保证成型时模温均匀控制在40℃至60℃，减少零件因冷却不均产生的翘曲变形。主型芯上针对零件的加强筋位置做了逃料处理，避免筋位处胶位过厚产生缩痕，同时在筋位末端设置了冷料井，捕捉注塑时前端的冷料，防止冷料进入型腔造成零件表面缺料、冷隔缺陷。

　　从安装边界来看，模具的定位采用精密导柱导套配合，导柱直径30mm，配合间隙控制在0.02mm以内，保证合模时两侧滑块与主型腔的对位精度，避免产品出现错边、披锋问题；浇口采用侧浇口进料，设置在零件非外观面的边缘位置，浇口宽度6mm、厚度1.2mm，填充时熔料可沿型腔平缓填充，减少熔接痕的产生，后续去除浇口时也不会在外观面留下明显痕迹。排气槽开设在滑块与主型腔的合模面上，深度0.02mm，可及时排出型腔内的空气，避免零件出现烧焦、困气缺陷。整套结构没有采用复杂的二次顶出或者热流道结构，在满足零件成型质量要求的前提下尽可能压缩了模具制造成本，适配玩具行业快迭代、成本敏感的生产需求，后续如果需要改款调整零件局部结构，仅需更换对应的成型镶件即可，大幅缩短了产品改款的模具调整周期。
