牙科临床用多规格印模托盘结构设计

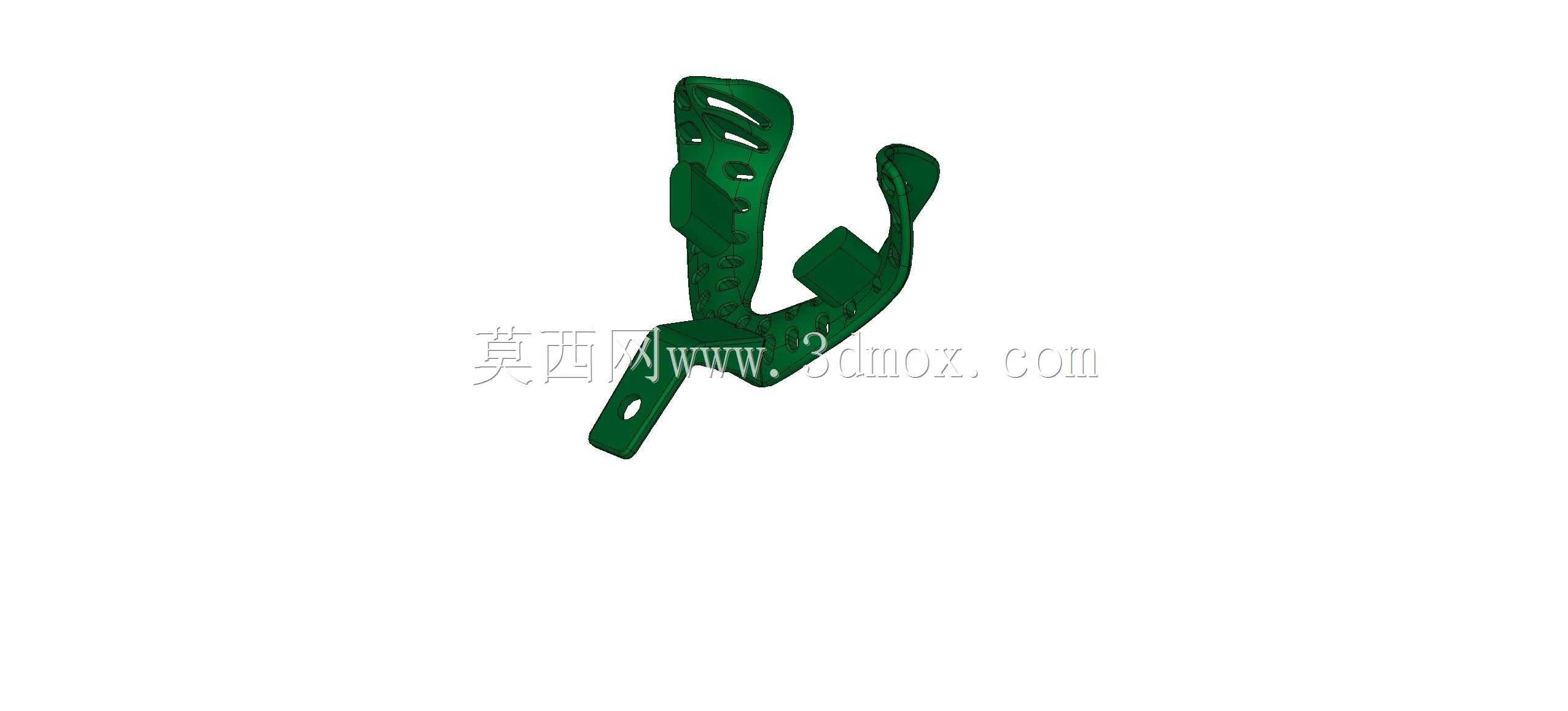

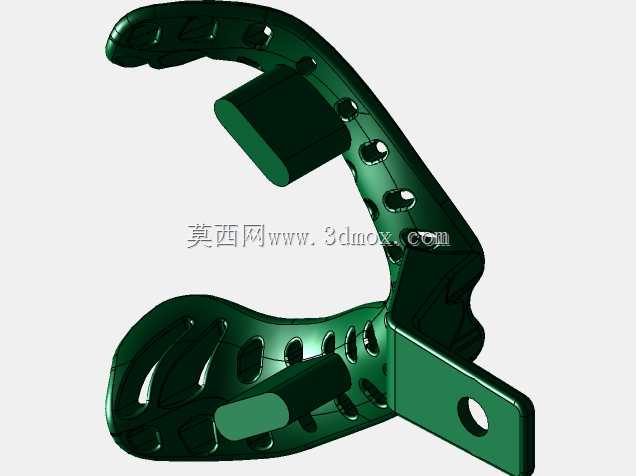

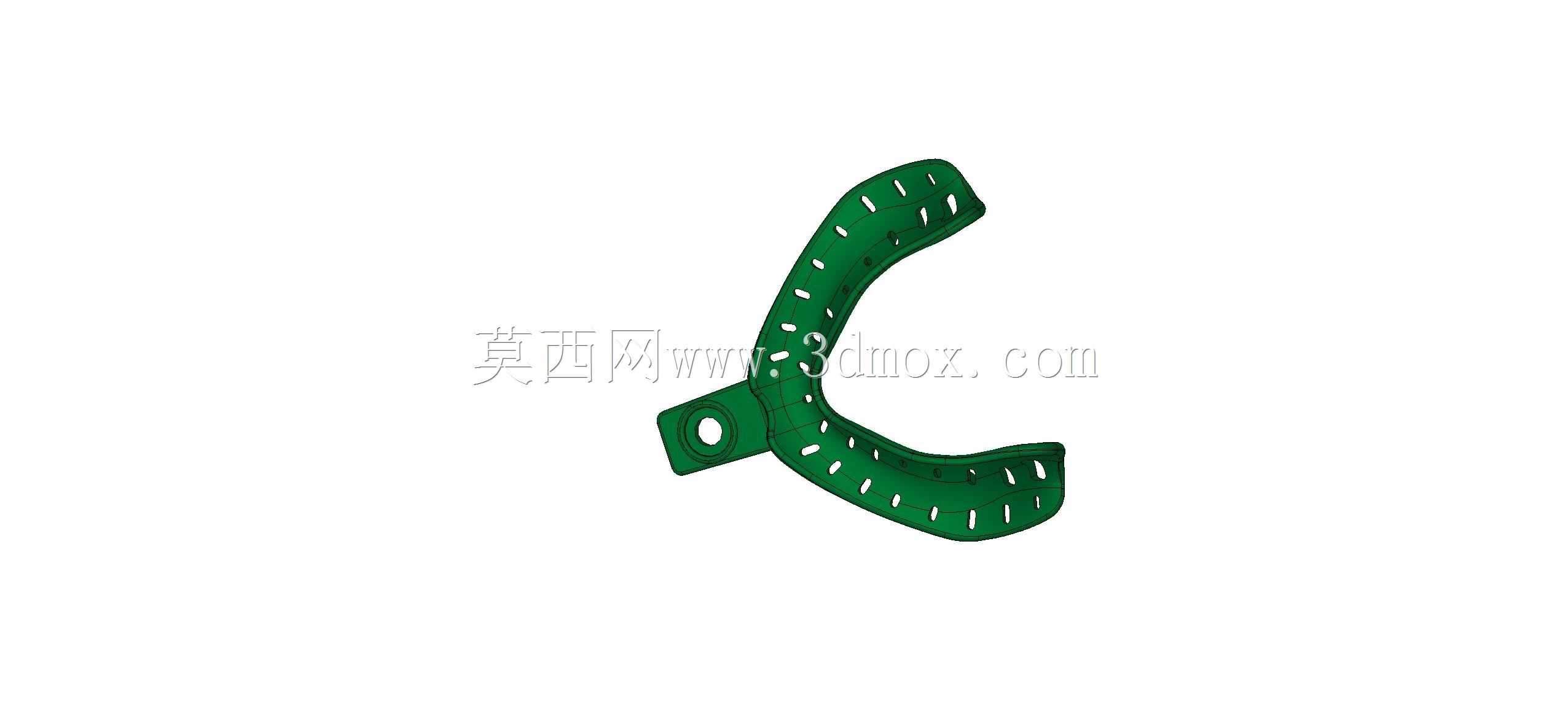

　　在口腔临床诊疗流程中，印模制取是修复、正畸、种植等操作的前置核心环节，托盘作为承载印模材料、精准复刻口腔软硬组织形态的载体，其结构适配性直接决定印模精度，进而影响最终修复体的就位贴合度与临床适配性。这套多规格印模托盘针对不同牙弓形态、不同诊疗场景的取模需求做了细分设计，覆盖了成人上下颌常规牙弓、窄牙弓、宽牙弓以及部分牙列缺损场景的取模需求，避免单一款式托盘无法适配不同患者口腔解剖结构导致的印模边缘伸展不足、材料溢出过多、脱模变形等常见临床问题。从结构设计来看，托盘主体采用弧形牙弓支撑轮廓，边缘做了圆滑过渡处理，贴合口腔前庭沟与腭侧的自然解剖形态，托盘侧壁均匀分布的镂空孔是核心功能结构，一方面可以在印模材料固化后形成机械锁结，

　　防止印模材与托盘分离脱模，另一方面可以排出多余印模材料，减少托盘就位时的内部压力，避免患者出现恶心、异物感过强的不适反应，同时也能降低材料浪费。托盘柄部做了加宽加厚的结构设计，与托盘主体采用一体化连接结构，保证临床操作时的握持刚度，不会因为按压就位时的受力出现柄部变形，柄部预留的安装孔可适配临床常用的托盘夹持工具，方便医生调整就位角度，也可用于个别托盘的二次加固操作。设计过程中首先参考了国人牙弓的三维测量统计数据，确定了不同规格托盘的牙弓长度、宽度、腭穹窿高度的基础参数，保证托盘放入口腔后，边缘距离黏膜反折处留有2-3mm的印模材料容纳空间，既不会因为伸展过度压迫黏膜导致印模变形，也不会因为伸展不足导致印模边缘缺失，

　　无法获取足够的肩台与软组织形态。托盘的组织面预留了均匀的材料间隙，常规区域间隙控制在2mm左右，对应牙列缺损、缺牙区的位置适当加大间隙到3mm，保证印模材料有足够的厚度支撑，不会因为材料过薄出现撕裂、变形，同时也避免间隙过大导致材料用量过多，延长固化等待时间。针对无牙颌取模的场景，其中几款托盘的边缘做了适当延长，对应磨牙后垫、切牙乳突、上颌结节等关键解剖区域做了避让结构，防止托盘压迫这些敏感区域导致患者体位变化，影响印模准确性。所有托盘的外轮廓都做了圆弧倒角处理，没有尖锐棱角，避免放入或取出托盘时划伤口腔黏膜，托盘表面做了哑光粗糙处理，进一步提升与印模材料的结合力，不需要额外涂布托盘粘接剂也能保证材料与托盘的结合强度，

　　减少临床操作步骤。从安装与使用边界来看，这套托盘适配临床常用的藻酸盐、硅橡胶等各类印模材料，材料装填时不需要过度加压，顺着托盘组织面均匀铺放即可，就位时顺着牙弓方向轻轻按压到位，待材料完全固化后沿牙体长轴方向取出即可，不需要额外的辅助工具。不同规格的托盘对应不同的牙弓尺寸，最小号适配牙弓宽度38mm以下的窄牙弓患者，最大号适配牙弓宽度52mm以上的宽牙弓患者，基本覆盖了95%以上的成人患者口腔解剖形态，对于牙弓形态极度特殊的患者，也可以在这套托盘的基础上做个别托盘的修整，快速获得适配患者个体形态的个性化取模工具。在结构强度方面，托盘主体采用刚性适中的材质设计，既保证就位时不会因为受力出现形变，保证印模的尺寸稳定性，也有适当的韧性，取出时可以轻微形变顺利通过牙弓倒凹区域，不会因为刚性过大导致印模材料断裂或者脱模。托盘的柄部位置设计在牙弓中线处，握持时可以保证两侧受力均匀，不会出现就位时一侧偏斜导致的印模厚度不均问题，柄部的角度做了15度的上翘设计，避开上唇与下唇的阻挡，方便医生在直视下调整托盘就位位置，观察边缘伸展情况。
