牙科诊疗用分体式印模取模托盘结构

　　日常口腔修复、正畸诊疗流程中，印模制取是衔接临床操作与义齿加工的核心环节，托盘作为承载印模材料、贴合患者牙弓形态的直接载体，其结构设计直接决定印模精度，进而影响最终修复体的适配度。不同于一体式全牙弓托盘的固定形态，这款分体式印模托盘采用手柄与承托盘可拆分的结构设计，适配临床中不同牙弓大小、不同取模范围的操作需求，无需准备多套不同规格的一体式托盘，可减少诊疗器械的备货品类。

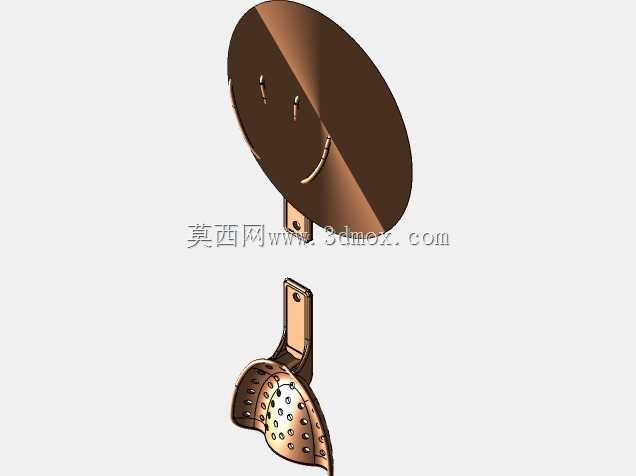

　　从实际临床操作场景来看，承托盘部分采用带密集通孔的勺形轮廓，边缘做圆弧过渡处理，避免取模时对患者口腔黏膜、前庭沟软组织造成剐蹭损伤，通孔的排布沿牙弓弧度均匀设置，当印模材料注入托盘置入口腔后，多余材料可从通孔溢出，同时形成材料嵌合结构，防止印模固化后与托盘发生分离移位，保证制取的印模边缘完整、牙列细节清晰。托盘的工作曲面贴合人体上下颌牙弓的自然弧度，边缘延伸长度覆盖前庭沟底与磨牙后垫区域，能完整制取牙列及周边软组织的形态，满足固定义齿、活动义齿、正畸保持器制作的印模精度要求。

　　手柄部分采用扁条状带安装孔的结构设计，与承托盘的连接位做定位卡槽结构，安装后可保证手柄与托盘的连接刚性，取模时施力不会出现连接处晃动偏转，方便医生调整托盘置入角度、均匀施压让印模材料充分覆盖牙列表面；取模完成后可快速拆分手柄与托盘，将带印模的托盘直接送入灌模工序，无需额外调整手柄位置避让灌模操作空间，提升临床与技工端的衔接效率。

　　设计过程中重点考量了口腔内操作的空间限制，承托盘的整体轮廓尺寸适配多数成人牙弓宽度，边缘厚度控制在1.2mm以内，减少置入口腔时的异物感，降低患者取模过程中的恶心反射概率；手柄的长度设置为80mm，握持端做防滑纹理处理，医生操作时手指可稳定握持，不会沾到印模材料造成污染。连接位的安装边界做了限位凸台，装配时手柄插入到位后凸台自动卡合，无需额外紧固件即可锁定连接状态，拆分时只需按压凸台即可拔出，操作全程可单手完成，适配临床操作中医生需要另一只手牵拉患者口角的操作习惯。

　　不同于常规一次性塑料托盘的薄壁易变形问题，这款托盘的结构刚性可满足重复高温消毒的使用需求，承托盘的壁厚均匀设置为1.5mm，消毒过程中不会出现形变，重复使用时仍能保证形态精度，降低诊疗机构的耗材成本。针对不同取模场景，承托盘的曲面深度做了差异化设计，前牙区深度略浅于后牙区，适配前牙区牙槽骨较薄、后牙区牙槽骨较厚的生理形态，印模材料注入后不会出现局部材料过薄导致的印模缺损，也不会因材料过厚造成材料浪费与患者异物感增强。

　　在结构细节上，托盘边缘做了连续的圆角钝化处理，没有尖锐棱角，置入口腔时可顺着前庭沟的自然弧度滑入，不会划伤黏膜；通孔的孔径设置为3mm，既保证多余印模材料能顺利溢出，又不会因孔径过大导致印模材料大量流失造成印模表面缺陷。手柄与托盘的连接位设置在托盘中线位置，施力时压力可沿中线均匀传递到整个托盘表面，不会出现单侧压力过大导致的托盘倾斜、印模材料厚薄不均的问题，保证印模各个区域的压力一致，还原口腔内软硬组织的真实形态。
