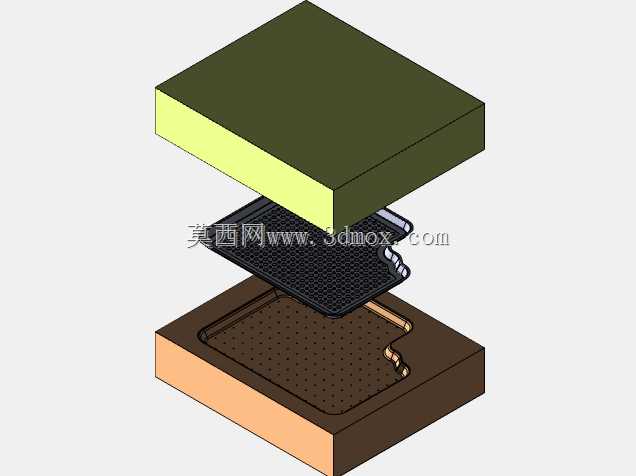

汽车内饰地板垫压型成型模具结构

　　这套模具面向乘用车主地毯下方配套的硬质防滑地板垫量产工序设计，适配常见的SUV及A级轿车前排主驾位地板垫成型需求，直接对接车间现有四柱液压机的安装接口，模架整体采用标准模胚规格，上下模座的安装孔位完全匹配设备T型槽间距，无需额外加工过渡转接板即可完成上机装夹。从实际生产场景来看，这类地板垫多采用带防滑纹理的改性PP或TPE复合材质生产，原料经加热软化后放置在型腔内，合模加压过程中同步完成表面防滑纹理的转印与周边轮廓的定型，相比传统的吸塑成型工艺，模压成型的产品边缘紧实度更高，装车后不会出现边缘翘曲、与钣金地板贴合不严的问题。

　　设计阶段首先逆向扫描了实车地板的钣金型面，提取了地板上的安装凸点、走线槽、休息踏板凸起等特征，将这些特征完整映射到下模型腔表面，确保成型后的地板垫能完全贴合车底钣金轮廓，不会出现局部悬空导致的踩踏异响。上模部分对应产品的防滑纹理区域做了整体蚀刻的微凸点阵结构，合模时能在产品表面压出均匀的防滑凸点，避免脚垫在使用过程中出现位移。考虑到这类带纹理的产品脱模时容易出现粘模问题，在型腔周边均匀布置了8根顶杆，顶杆端面做了与型腔型面完全贴合的仿形处理，顶出时不会在产品表面留下明显顶痕，同时在上下模的合模面设置了整圈的溢料槽，压型时溢出的余料会集中在溢料槽内，成型后只需沿溢料边裁切即可得到规整的产品边缘，减少后续修边的工作量。

　　模具的导向结构采用四组独立导柱导套配合，导柱设置在下模座四角，导套压入上模座对应位置，合模时导柱先导入导套完成初定位，避免上下模合模时出现错位导致型腔啃伤。在模具的非操作侧设置了定位挡块，生产时员工只需将加热后的片材靠紧挡块即可完成放料定位，无需反复调整片材位置，能有效缩短单件生产的辅助时间。上下模的加热管路采用并联回路设计，管路沿型腔轮廓均匀排布，确保模面各区域温度差控制在±5℃以内，避免因局部温度过低导致产品表面纹理转印不清晰，或是局部温度过高造成材料过烧脆化。

　　从安装边界来看，这套模具的闭合高度适配车间常用的200吨四柱液压机参数，最大开模行程满足产品取出所需的操作空间，上下模座的厚度经过强度校核，在满压生产时不会出现模座变形导致的型面塌陷问题。模具的冷却回路与加热回路独立布置，生产不同材质的产品时可切换接入模温机或冷水机，无需对模具结构做额外改造。针对产品侧边的卡扣安装位，模具上对应做了局部的镶件结构，后续如果车型改款调整卡扣位置，只需更换对应位置的小镶件即可，无需重新加工整套模仁，能有效降低后续的改模成本。日常生产维护时，可直接拆开模座侧面的堵头清理管路内的水垢，导柱导套位置预留了注油嘴，无需拆模即可完成日常润滑保养，适配车间两班倒的连续生产节奏，减少停机维护的时间占比。
