汽车传感器壳体注塑模具型腔结构

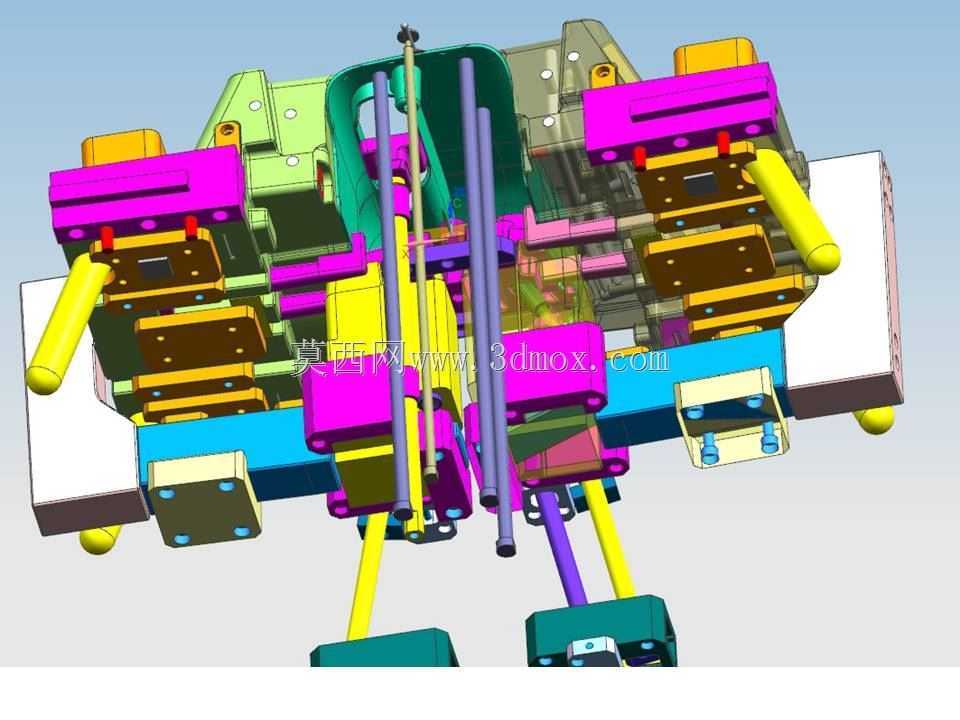

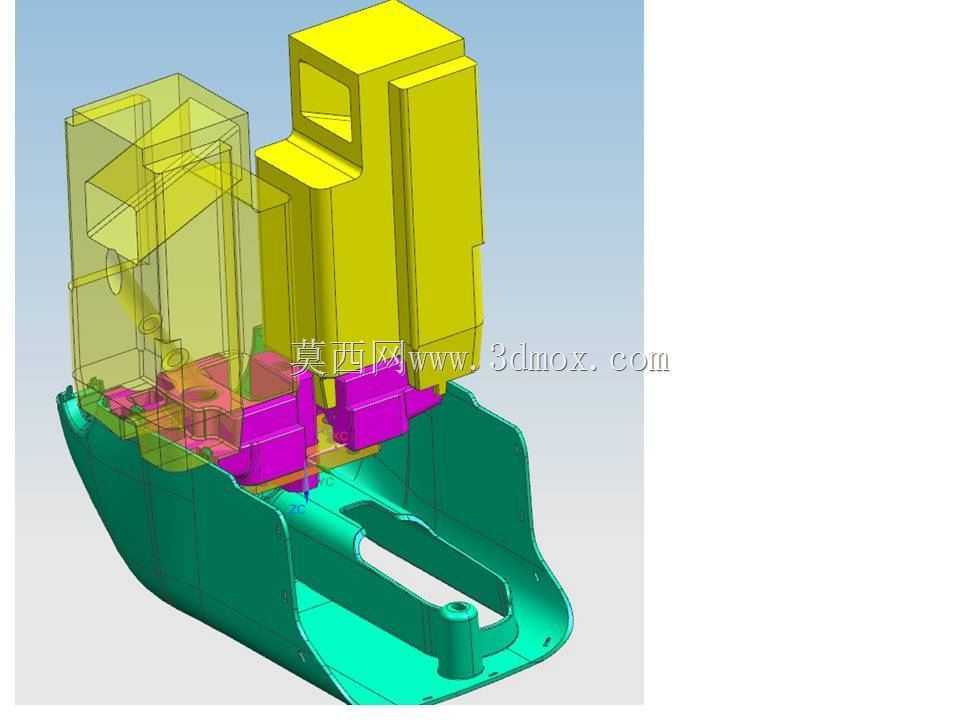

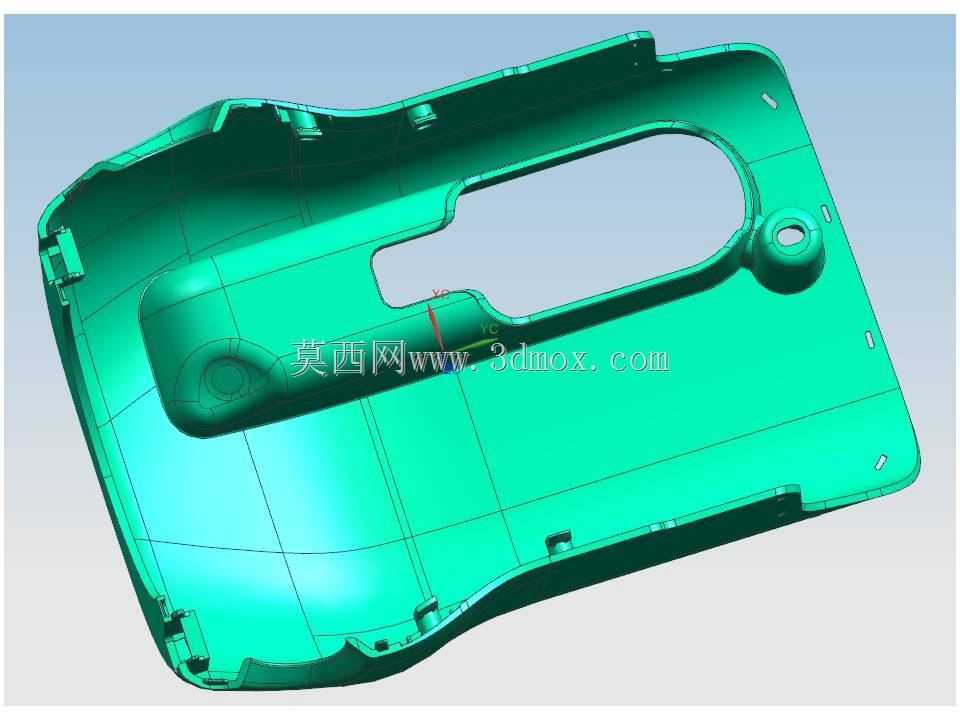

　　这套模具结构针对车载传感器的外壳塑件开发，核心适配乘用车舱内传感部件的量产注塑需求，这类传感器外壳需要兼顾安装定位精度、内部元器件防护性以及整车装配的适配性，直接决定传感单元在车辆运行过程中的工况稳定性。从型腔的成型面设计来看，整体贴合塑件的异形曲面轮廓，塑件中部预留的大尺寸镂空区域，对应传感器装配后与周边车载部件的避让空间，避免装车后与线束、固定支架产生干涉。型腔侧壁的多处凸起与凹槽结构，直接成型壳体上的卡扣安装位、定位柱以及加强筋，这些结构在合模注塑时能精准复制到塑件表面，省去后续二次加工的工序，匹配量产环节的节拍要求。设计阶段优先考虑了熔体填充的流动性，型腔的进胶点位选在塑件的厚壁区域，避免薄壁处出现缺胶、熔接痕缺陷，

　　同时对应壳体上的安装孔位，型腔侧预留了精准的碰穿面，保证孔位的同轴度与边缘平整度，满足后续传感器PCBA板装配时的定位公差要求。从安装边界来看，这套模腔的整体外轮廓适配常用的两板模模架规格，周边的锁模定位槽、冷却水道排布空间都做了预留，冷却回路沿着成型面的曲面走向布置，能保证注塑过程中型腔各区域温度均匀，减少塑件成型后的翘曲变形量，毕竟车载传感器外壳的平面度直接影响后续密封胶圈的装配效果，一旦平面度超差，车辆行驶过程中遇到温湿度变化、泥水飞溅工况，很容易出现内部元器件受潮失效的问题。型腔上的小尺寸凸台结构对应壳体上的螺丝柱位置，设计时做了适当的拔模斜度，避免开模顶出时拉伤塑件内壁，同时顶针的排布位置选在塑件的非外观面、加强筋交汇处，

　　保证顶出受力均匀，不会在壳体表面留下明显顶痕，满足车用零部件的外观质量要求。另外针对壳体边缘的密封槽结构，型腔对应位置做了精准的尺寸公差控制，槽宽与槽深的偏差控制在注塑工艺可稳定达到的范围内，保证后续装配密封圈后能达到IP6X以上的防护等级，适配车辆底盘、发动机舱周边等复杂安装位置的传感部件使用需求。
