汽车覆盖件成型模具三维结构设计

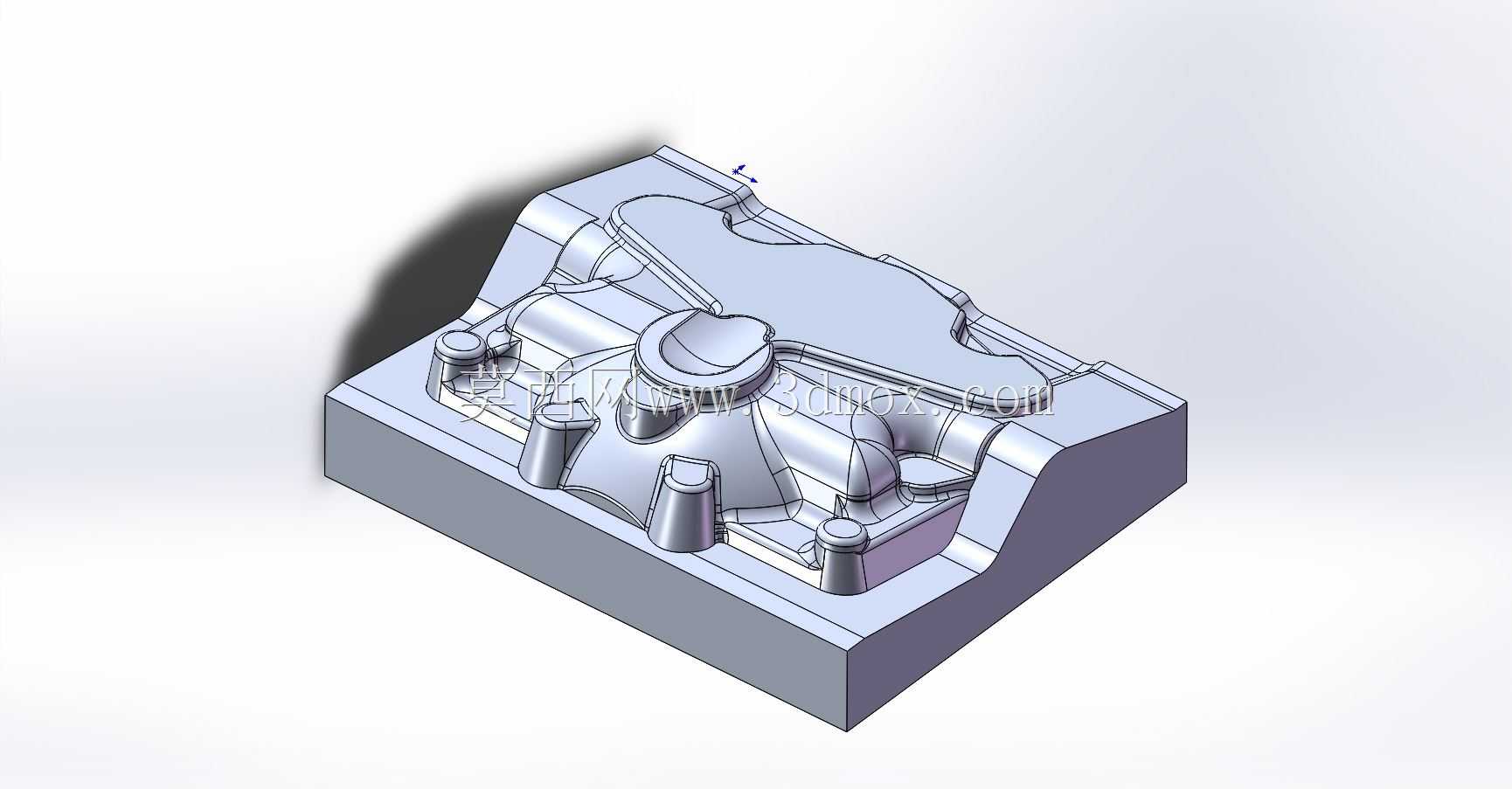

　　这套模具的核心成型区域对应汽车外覆盖件的复杂曲面结构，日常主要应用在乘用车外观零部件的批量注塑生产环节，直接对接注塑机的装夹工位，适配常规卧式注塑设备的拉杆间距与开模行程要求。从结构布局来看，模具采用整体式模坯作为基座，成型型腔直接在模坯上加工成型，没有额外拆分镶块，这种设计主要针对中小批量的试制生产场景，能够减少镶块拼接带来的披锋风险，同时降低前期的加工装配成本。

　　成型面的曲面走势完全贴合目标制件的外观弧度，在曲面的转角位置做了均匀的圆角过渡处理，避免注塑过程中出现应力集中导致的填充不足或者冷却后开裂问题。几个凸起的柱位对应制件上的安装柱结构，柱位根部特意做了减胶处理，防止厚胶位置出现缩痕，影响后续装配的贴合度。模具的分型面沿着制件的最大轮廓线布置，在曲面落差较大的位置做了锁模斜面，用来抵消注塑过程中产生的侧向胀型力，减少生产过程中跑披锋的概率。

　　冷却水路的布置沿着成型面的轮廓走向排布，距离型腔表面的距离保持均匀，确保制件冷却过程中收缩率一致，避免出现翘曲变形。在几个柱位的对应位置，水路特意做了绕开处理，防止钻孔过程中钻穿型腔导致漏水，同时也保证柱位位置的冷却效率，避免局部积热导致成型周期拉长。顶出位置的布局避开了制件的外观面，全部设置在制件边缘的非外观区域以及安装柱的底部，顶出时受力均匀，不会在制件表面留下顶出痕迹，影响后续的喷涂外观效果。

　　安装边界上，模架的四周预留了标准的压块槽位，能够直接适配注塑机的常规装夹方式，不需要额外制作装夹工装。浇口位置设置在制件的非外观侧，采用侧浇口进料，进料方向顺着曲面的走势，避免料流直接冲击型腔表面导致的冲花问题，同时也方便后续生产过程中剪除浇口，减少后处理的工作量。排气槽开设在分型面的料流末端位置，深度控制在塑料溢边值以内，既能够顺利排出型腔内的空气，避免出现困气烧焦的问题，又不会产生披锋增加后处理成本。

　　在导向结构设计上，模架四周设置了标准的导柱导套，导柱的长度高出分型面足够距离，合模过程中导柱先进入导套，保证上下模的对中精度，避免合模时碰伤成型曲面。在成型面的几个落差较大的位置，额外设置了原身出的定位锁，进一步保证合模的精度，减少长期生产过程中因为设备精度偏差导致的型腔错位问题。这套结构在实际投产前，需要先通过模流分析验证填充时间、保压压力以及冷却效果，针对可能出现的熔接痕位置调整排气或者进料位置，确保批量生产时的良率稳定。日常维护过程中，成型曲面需要做好防锈保护，每次生产完成后要清理干净分型面的残留塑料，避免合模时压伤型腔表面，影响制件的外观质量。
