手动弹药重装压装工作台结构设计

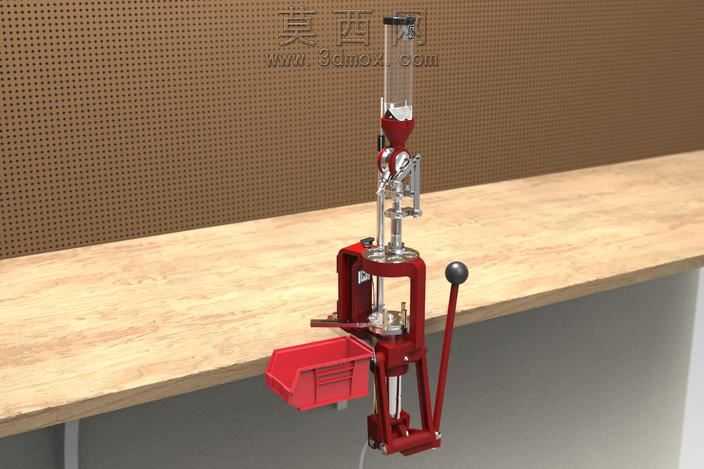

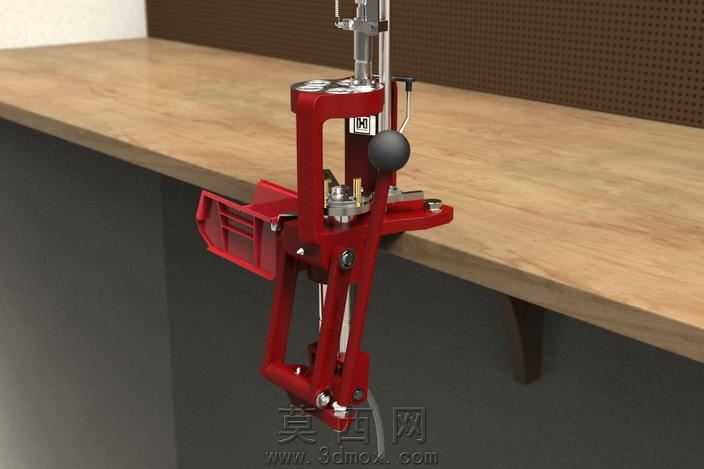

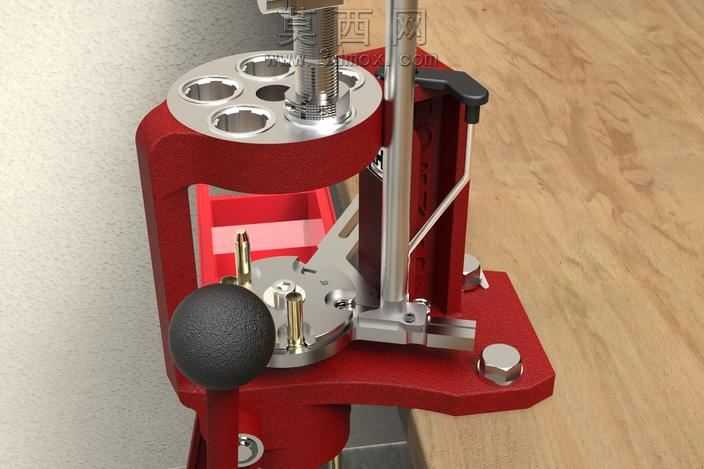

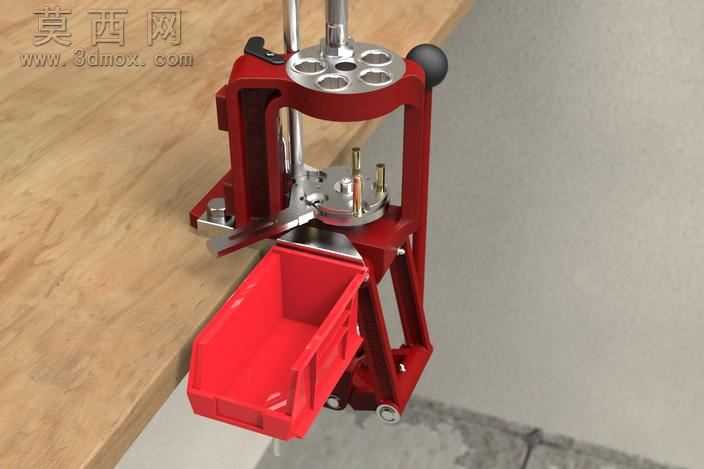

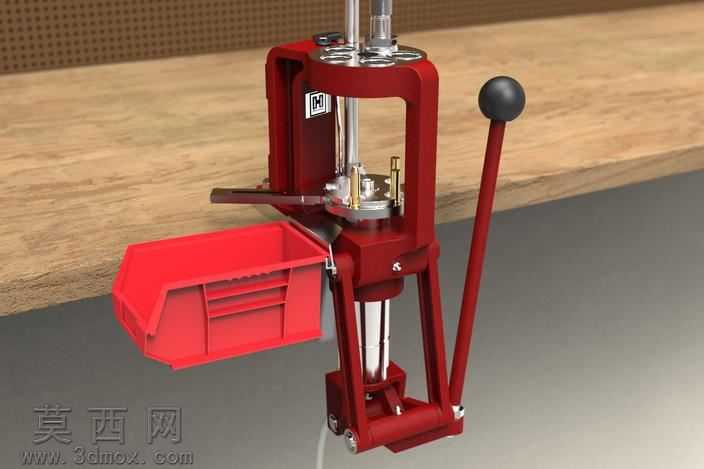

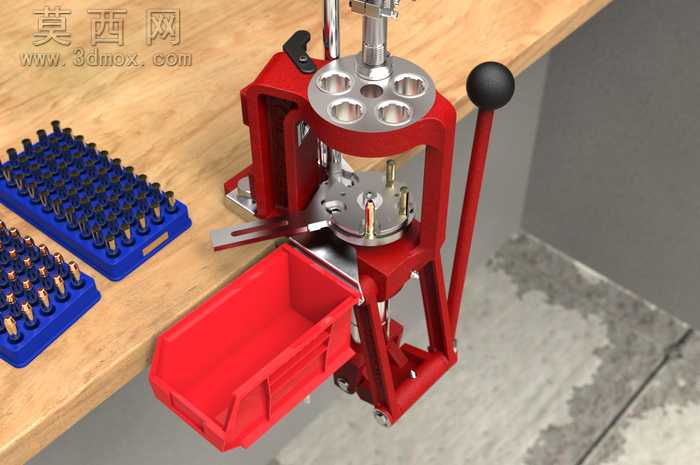

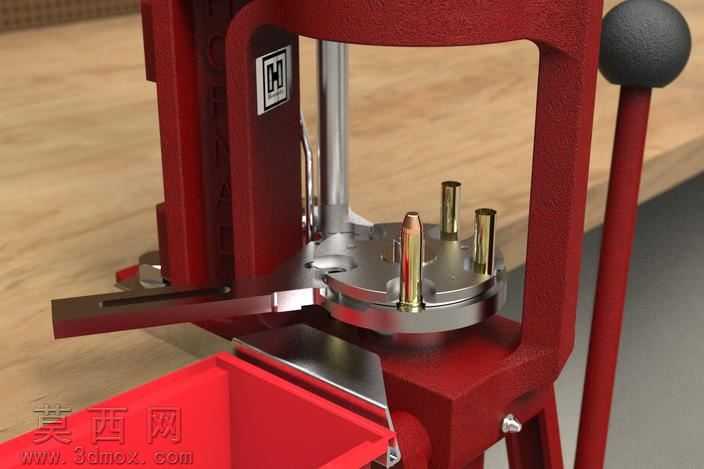

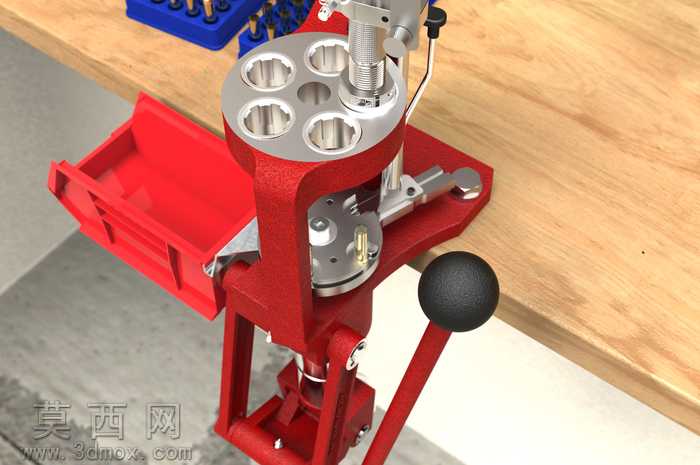

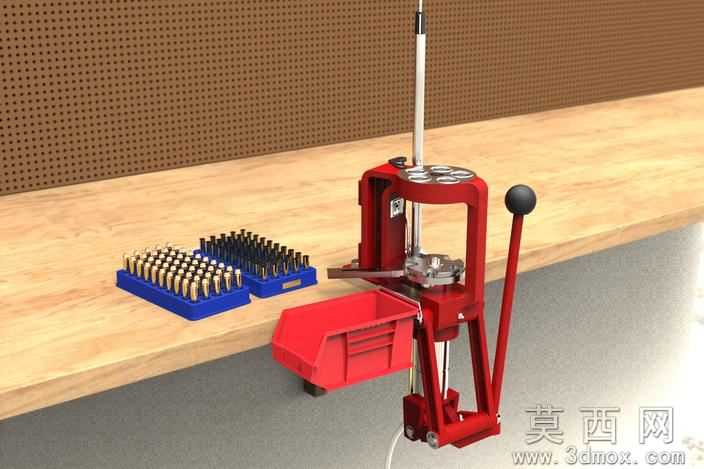

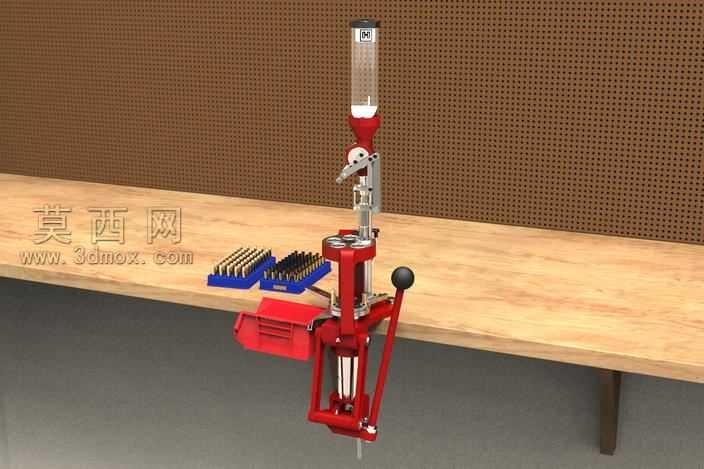

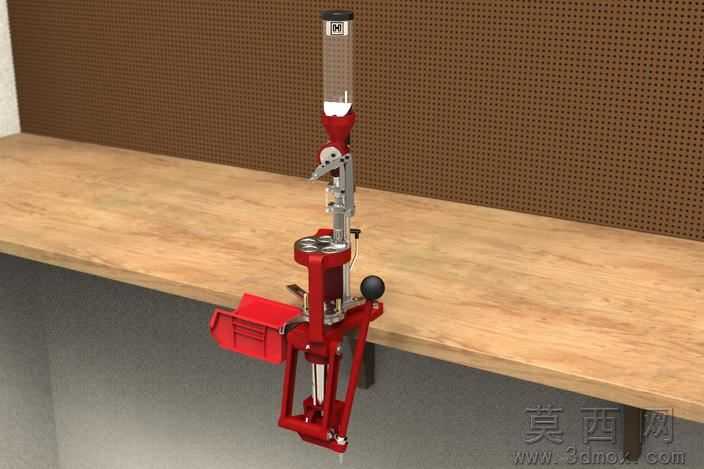

本作品为手动式弹药重装压装设备的三维建模设计，整体采用立式框架式主体结构，建模过程中对各功能部件进行了精细化的参数化构建，完整还原了设备的操作逻辑与功能布局。主体承重框架采用红色金属材质设定，建模时通过曲面拉伸、布尔运算等操作构建出框架的镂空支撑结构，既保证了结构强度的视觉呈现，也还原了实体设备轻量化的设计特点。顶部设置多工位定位转盘，建模时精准绘制了转盘上的多个定位孔位，每个孔位对应不同的弹药重装工序位，可实现多工位轮转操作，提升手动装填的作业效率，转盘与中心主轴的配合结构做了同轴度约束，还原真实的转动配合关系。设备侧方设置带黑色球形握把的手动操作杠杆，建模时还原了杠杆的铰接传动结构，通过杠杆的下压动作可带动内部压装机构完成轴向压合动作，杠杆的力臂比例经过合理设计，匹配手动操作的施力习惯，降低操作时的力度需求。设备前部设置抽拉式红色集料盒，建模时做了抽拉滑轨的配合结构，集料盒采用敞口设计，用于承接重装过程中产生的废料或是完成装填的弹药，盒体的加强筋结构也通过细节建模完整呈现，还原塑料材质部件的结构强度设计。设备旁配套设计了弹药定位托盘，托盘上设置整齐排列的弹药定位槽，可批量放置待处理或是完成重装的弹药，托盘的防滑底脚、侧边取手等细节都做了精细化建模。渲染阶段采用工作台实景化渲染方案，将设备放置于木质工作台面之上，为金属框架赋予哑光红漆材质，金属传动部件赋予亮面金属材质，握把、集料盒等部件分别赋予橡胶、磨砂塑料的对应材质，通过光影调整突出各部件的材质差异与结构层次，清晰展现设备的操作区域与功能分区。整体设计围绕手动弹药重装的作业流程展开，各功能部件的布局符合人工操作的动线逻辑，从工位转盘的轮转、压装机构的传动到集料、储料部件的位置设置，都经过合理性排布，完整复现了这类手动重装设备的实用化设计思路，模型的各部件间保留了正确的装配约束关系，可直观展示设备的运作原理与结构组成。
