带外缘齿结构的径向叶片飞轮三维设计

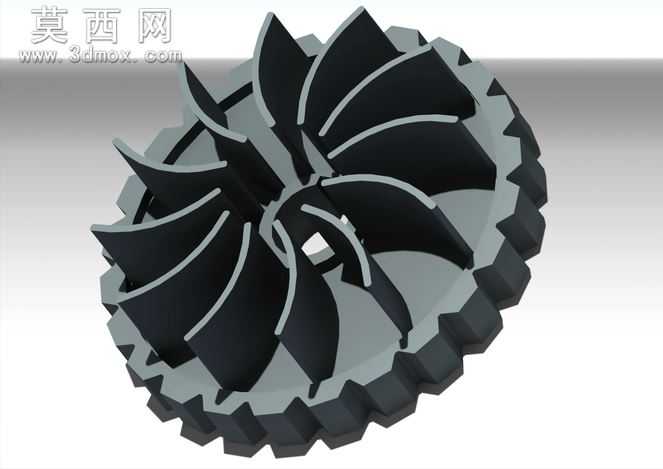

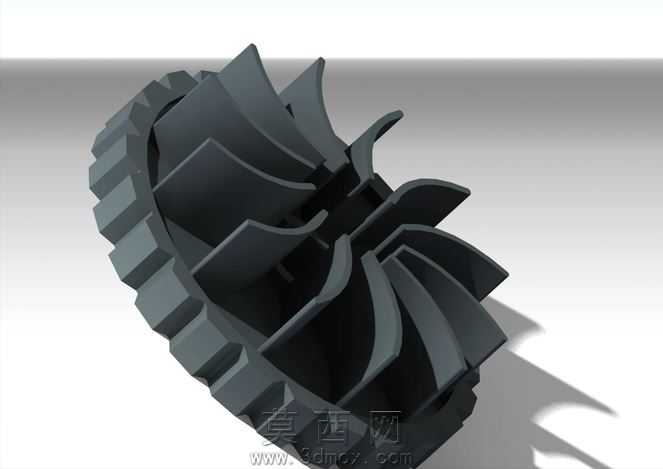

本作品为带外缘齿结构的径向叶片式飞轮，采用三维参数化建模方式完成全结构设计，建模过程中先以旋转特征构建飞轮的基体轮毂部分，精准定位中心安装孔的孔径与轴向深度，保证后续装配的适配性。在外缘结构设计上，通过阵列特征生成连续的外齿结构，严格控制齿形轮廓、齿距与齿高参数，确保该齿圈部分可与对应啮合部件实现稳定传动配合。中部的径向叶片采用曲面建模结合加厚特征完成，每一片叶片的曲面弧度、倾斜角度与厚度均经过参数化校准，通过圆周阵列实现叶片的均匀排布，叶片与轮毂、外缘齿圈的衔接位置做了平滑过渡处理，避免应力集中问题，同时优化了旋转过程中的气动表现。建模完成后对整体结构进行干涉检查，确认叶片之间、叶片与齿圈、轮毂之间无结构冲突，各部分壁厚均匀，符合机械加工的工艺要求。材质渲染阶段，将轮毂与外缘齿圈部分赋予哑光金属灰材质，模拟铸铁或铸钢的金属质感，还原金属零件的表面细微磨砂纹理；叶片部分赋予深黑色硬质工程塑料或喷涂涂层质感，通过调整材质的反光度与粗糙度，区分不同部件的材质视觉差异，同时添加柔和的环境光与定向光源，突出叶片的曲面弧度与齿形的轮廓细节，让整体渲染效果清晰展现零件的结构层次。设计思路上，该飞轮兼顾储能与传动双重功能，外缘齿结构可直接参与啮合传动，无需额外加装传动齿轮，简化了装配结构；径向叶片结构既可以在飞轮高速旋转时起到一定的散热导流作用，也可通过叶片结构调整飞轮的整体转动惯量分布，在控制整体重量的前提下保证足够的储能能力，中心的安装孔设置有定位卡槽，可与传动轴实现周向固定，避免运转过程中出现打滑偏移。整体结构设计紧凑，各特征参数严谨，既满足机械结构的力学性能要求，也兼顾了加工装配的工艺可行性，可用于机械传动教学演示、小型动力设备的结构设计参考等场景。
