表D系列法兰与配套密封垫片结构

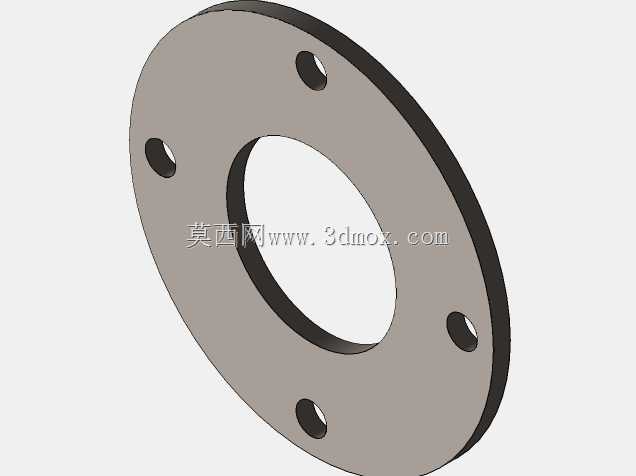

　　在工业管路系统的搭建与运维场景中，法兰与配套垫片是实现管段、阀门、泵体等设备可拆卸刚性连接的核心基础部件，这套表D规格的法兰与垫片结构，覆盖了公称直径DN15至DN400全系列常用中小通径管路的连接需求，适配给排水、暖通循环、化工介质输送、压缩空气管网等多类常规压力管路的安装场景。从实际工程使用角度看，法兰的核心作用是为管路对接端面提供均匀的刚性压紧基准，配套垫片则填充两端法兰密封面的微观间隙，在螺栓预紧力的作用下形成可靠的密封屏障，避免管内输送介质出现跑冒滴漏问题。这套结构在设计时，针对不同通径的管路受力特性做了差异化的参数匹配，所有规格的法兰均采用带螺栓通孔的圆盘式结构，螺栓孔沿法兰盘圆周方向等距分布，

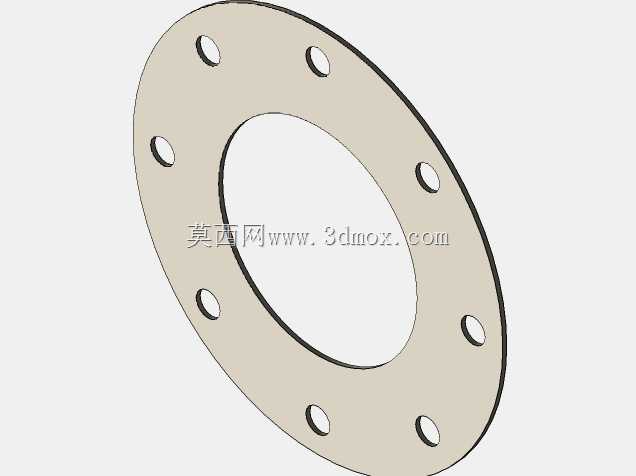

　　确保压紧力能够均匀作用在垫片整个环形接触面上，避免局部压紧力不足导致的密封失效，或是局部压力过大造成的垫片压溃破损。垫片默认采用3mm厚度的常规密封件结构，这个厚度值是经过大量工程验证的通用选型值，既能够有效补偿法兰密封面的平面度加工误差，又不会因为厚度过大导致受压后形变量超标，造成密封面错位；如果实际工况有特殊的密封压力、介质腐蚀要求，也可以在对应规格的配置中调整垫片厚度参数，匹配不同材质密封件的使用需求。从安装边界来看，不同公称直径的法兰对应匹配的螺栓孔数量、孔位分布圆直径、法兰盘外径、中心通径都严格遵循表D规范的尺寸要求，设计时直接按照对应通径的配置选型即可，不需要重新计算孔位分布参数，能够大幅缩短管路系统的设计建模周期，

　　也能保证现场安装时法兰与配套管件、紧固件的互换性，避免出现孔位错位无法装配的问题。在三维建模的逻辑上，这套结构采用了分规格配置化的建模思路，每个公称直径对应的法兰、垫片都做了独立的配置参数，切换规格时只需要选择对应通径的配置项，就能自动生成对应尺寸的完整结构，不需要重复绘制草图、拉伸切除特征，对于需要批量搭建不同管径管路系统的设计人员来说，能够有效减少重复建模的工作量。从实际使用的工况适配性来看，这套法兰结构的密封面为常规平面形式，适配的垫片材质可以根据输送介质的特性灵活更换，不管是普通输水场景用的橡胶垫片，还是中温工况用的石棉橡胶垫片，或是有耐腐蚀要求的聚四氟乙烯垫片，都可以匹配这套法兰的密封面尺寸，不需要额外修改法兰的结构参数。

　　在管路装配时，法兰与管段的连接端可以根据实际需求适配焊接、螺纹连接等不同的连接形式，这套模型的法兰主体结构预留了足够的连接端调整空间，设计人员可以根据项目的实际连接工艺调整连接端结构，不需要重新构建法兰的主体密封与螺栓连接部分。需要注意的是，在实际选型应用时，要根据管路的设计压力等级匹配对应厚度的法兰盘，这套表D结构的法兰盘厚度参数是按照常规中低压管路的受力要求设计的，如果应用在高压管路场景中，需要对应校核法兰盘的结构强度，调整法兰厚度与螺栓孔的数量、孔径参数，避免运行过程中法兰受介质压力作用出现变形泄漏。另外，垫片的安装过程中要保证垫片与法兰密封面的同轴度，避免垫片偏移导致局部密封面没有被有效覆盖，这套模型的垫片内径与法兰通径做了等尺寸设计，安装时可以直接以管段内壁为定位基准，快速找准垫片的安装位置，降低现场安装的对位难度。
