透明壳体GMR流量计结构设计方案

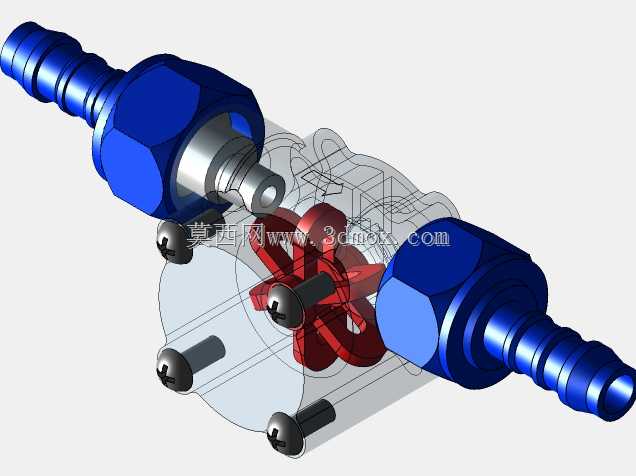

　　在小口径流体管路的流量监测场景中，这类两端带宝塔接头的流量计常被用于实验室气路、小型水处理设备、医疗流体输送管路的瞬时流量观测，相比全金属壳体的流量计，透明壳体设计能让运维人员直接观察内部叶轮的转动状态，第一时间判断管路是否存在堵塞、叶轮卡滞、流体含杂等异常，不用拆解设备就能完成初步故障排查，大幅降低日常运维的排查成本。从结构设计逻辑来看，这款流量计采用对称式两端接头布局，两端的蓝色六角接头既承担管路连接的密封功能，六角结构也方便安装时用扳手夹持施力，避免拧紧过程中接头跟转损坏密封面，接头外侧的多段宝塔槽结构是针对软质管路设计的，搭配喉箍锁紧后能承受常规低压流体输送的压力，不会出现管路脱开的泄漏问题。

　　中间的透明壳体采用剖分式紧固结构，通过三颗沿圆周均布的十字槽螺丝将前后半壳锁紧，壳体结合面处预留密封槽安装密封圈，既保证腔体的密封性能，也方便后期拆解清理叶轮附着的杂质，不用整体更换流量计就能完成维护。内部的红色叶轮组件是流量检测的核心结构，叶轮轴采用两端定位的安装方式，轴端直接抵在壳体的定位凸台上，减少额外的轴套零件，降低装配复杂度，叶轮的叶片角度经过匹配设计，流体从一端接头进入腔体后，会直接冲击叶片带动叶轮旋转，转速和管路内的流体流速呈线性对应关系，配套的GMR传感元件可以通过检测叶轮上的磁钢转动信号，输出对应的流量数据，相比传统的霍尔元件，GMR传感器的灵敏度更高，在低流速工况下也能准确捕捉叶轮转动信号，

　　不会出现小流量漏计的问题。从安装边界来看，这款流量计适配1/2英寸的软质管路，整体轴向长度控制在常规小管路安装的预留空间范围内，两端接头的外径和宝塔槽尺寸匹配常见的PVC软管、硅胶管安装公差，安装时不需要额外加工转接头，直接将管路套在宝塔接头上锁紧喉箍即可完成装配，安装方向只需要保证流体流向和壳体上的标识方向一致，就能保证测量精度，对安装空间的朝向没有额外限制，水平、垂直管路都能适配。在结构细节处理上，壳体内部的流道做了圆弧过渡设计，避免流体进入腔体后产生紊流影响叶轮转动稳定性，减少流道内的压损，不会因为加装流量计造成管路输送效率明显下降；叶轮和壳体内壁之间预留了合理的间隙，既避免叶轮转动时和壳体产生摩擦卡滞，

　　也不会因为间隙过大造成流体旁通影响测量精度；紧固螺丝的沉孔设计在壳体外侧，螺丝头不会突出壳体表面，避免安装时和周边管路、设备产生干涉。这类流量计在实际选型时，需要匹配管路的工作压力和流体介质特性，透明壳体材质通常选用耐常规水、弱酸碱的透明工程塑料，能满足大部分常规流体的测量需求，如果是强腐蚀性流体则需要更换对应耐腐材质的壳体和密封件，内部叶轮的动平衡在装配前会做简单调校，保证高流速下叶轮转动平稳，不会产生明显的振动和噪音，适合对安装空间、观测便利性有要求的中小流量管路监测场景。
