带盲文按键的门禁密码键盘结构设计

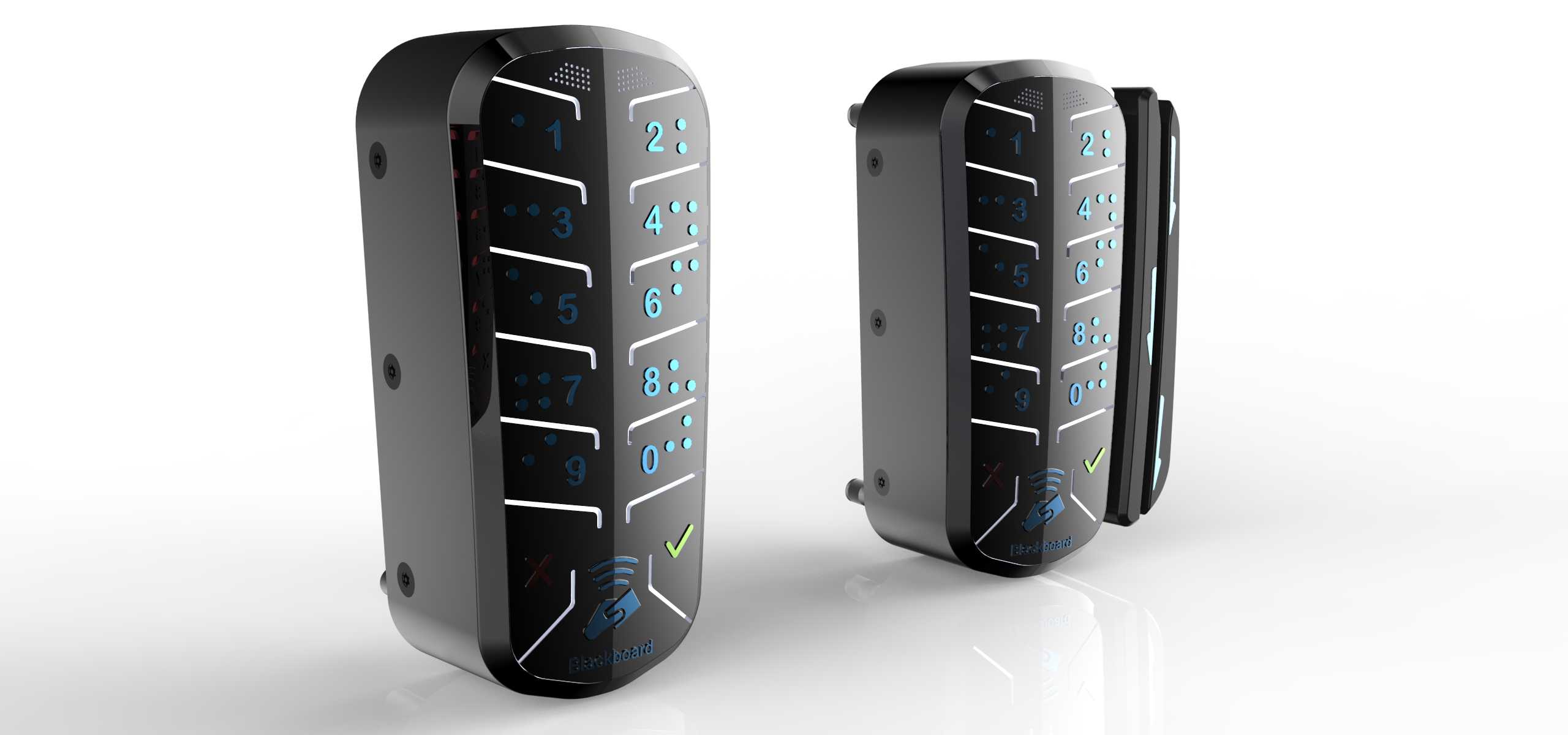

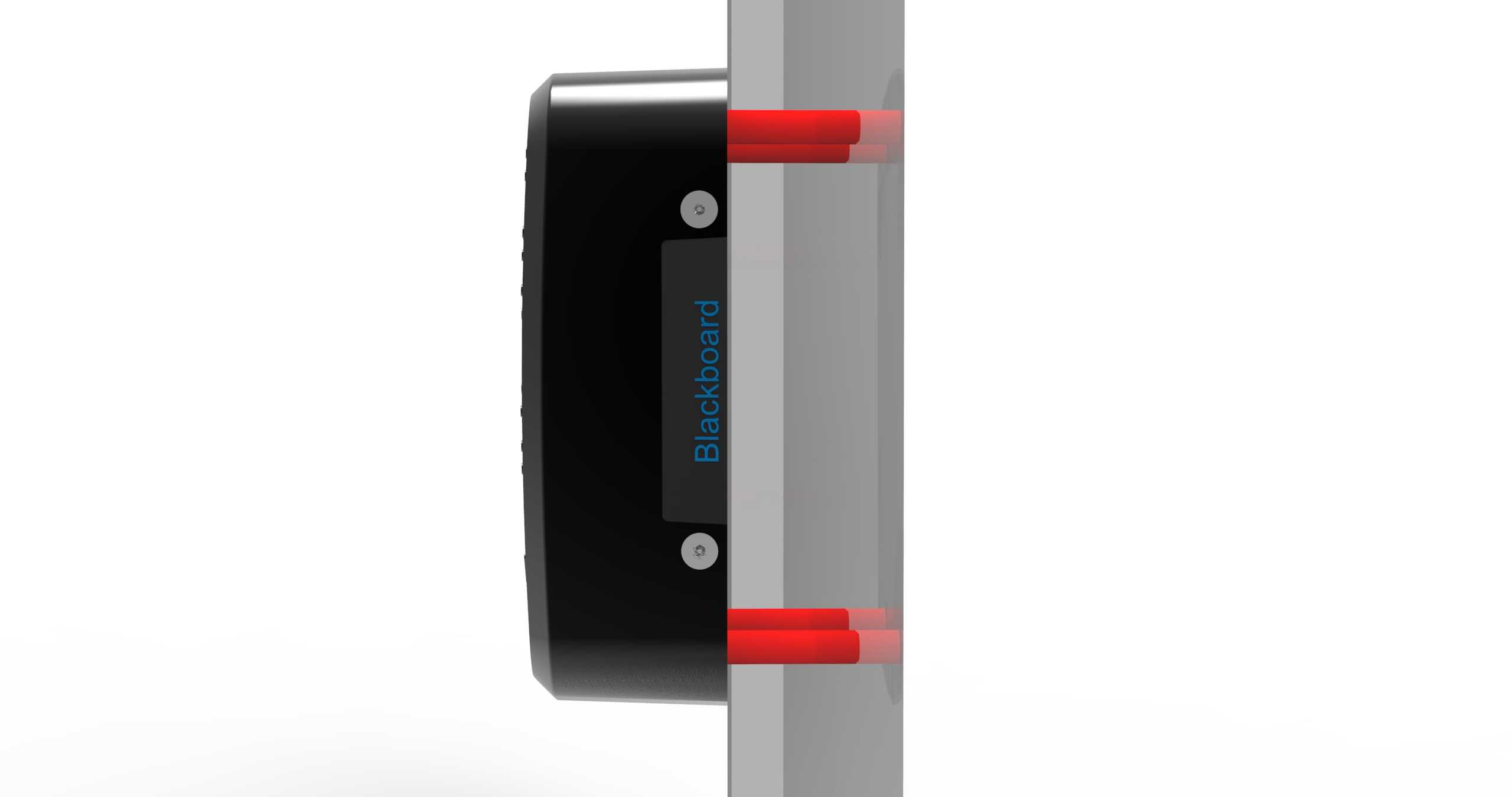

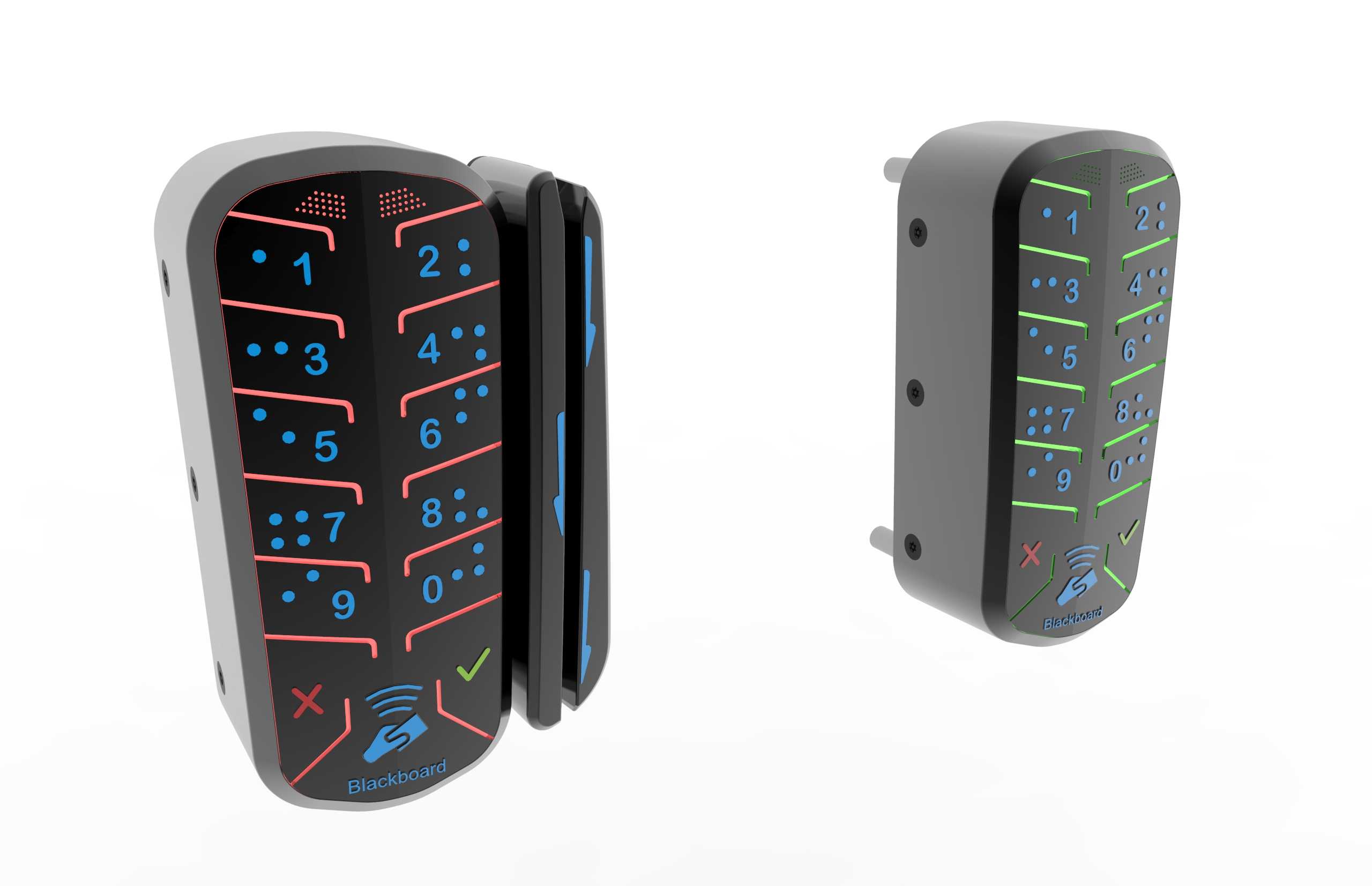

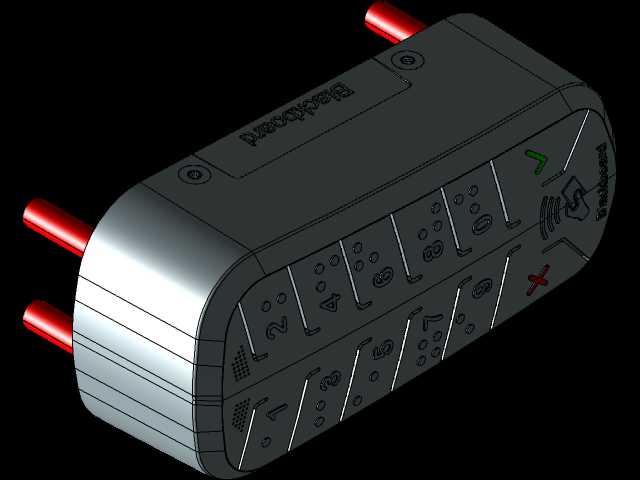

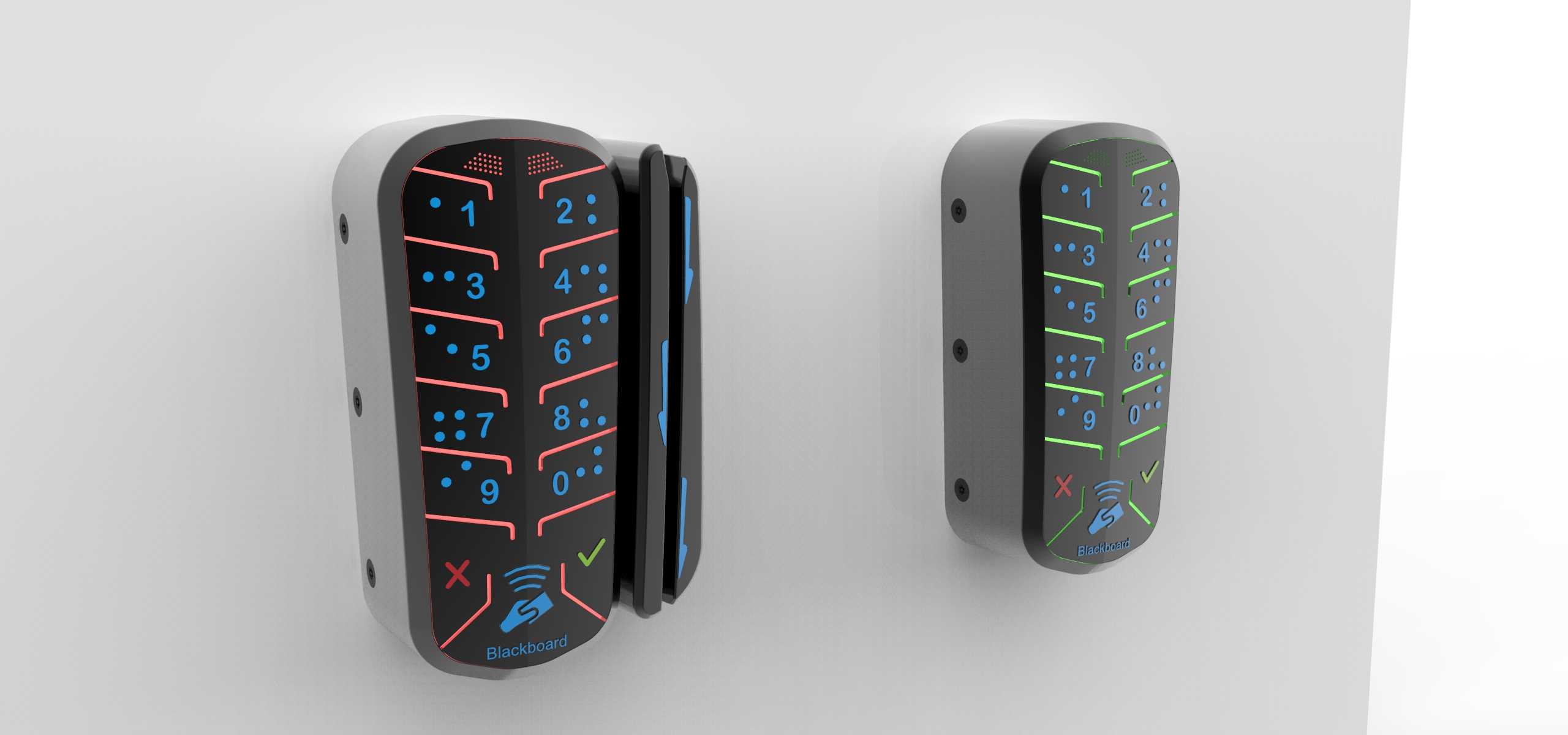

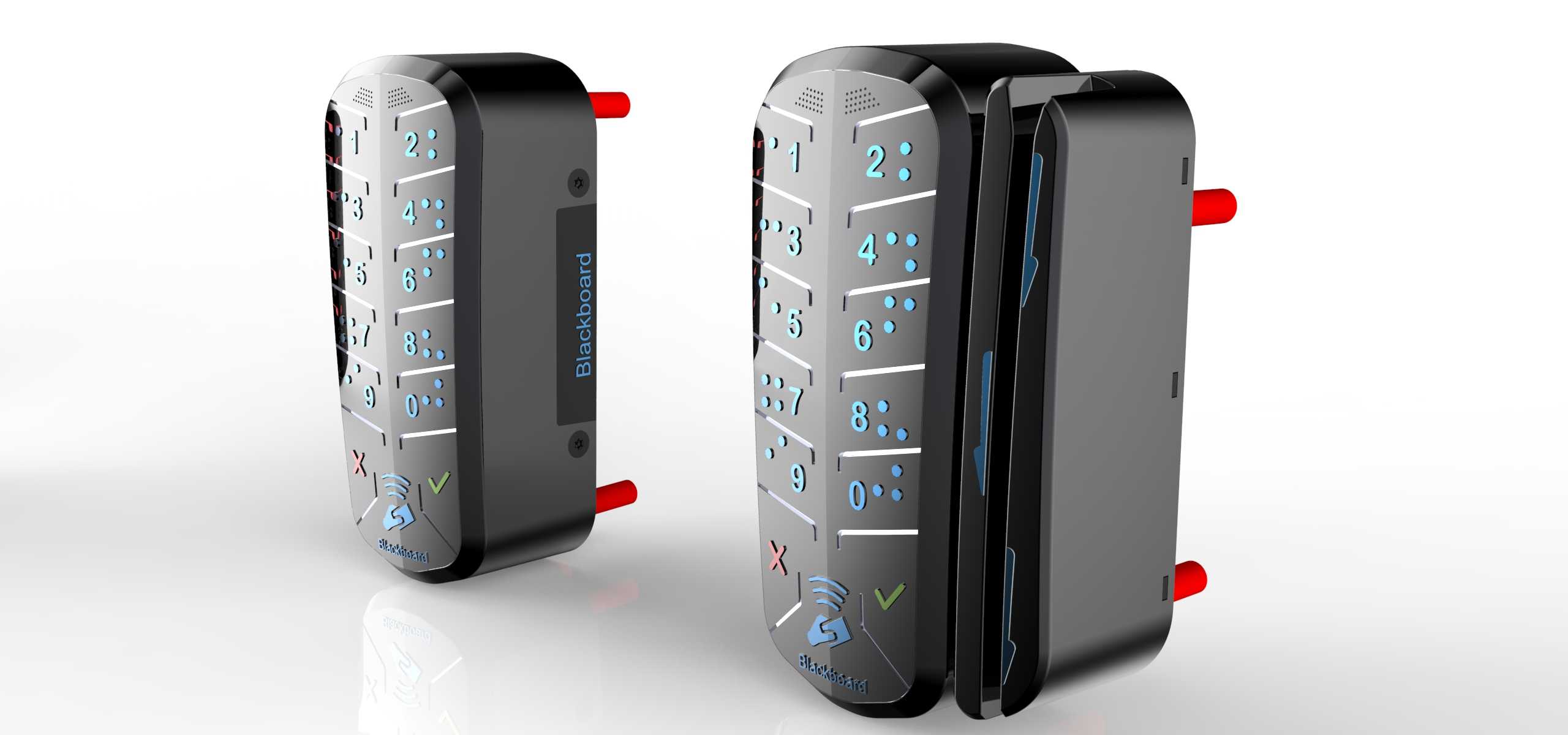

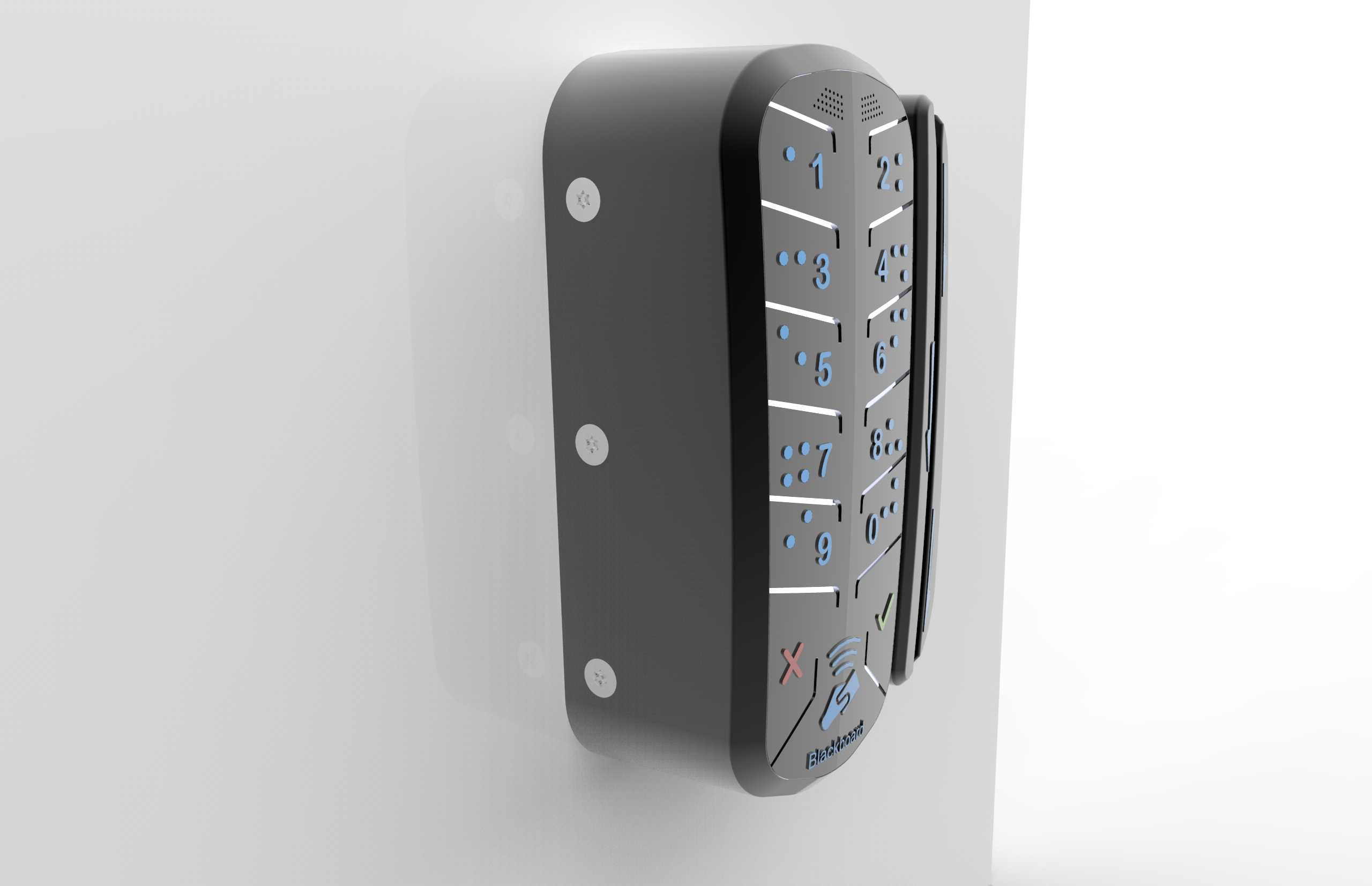

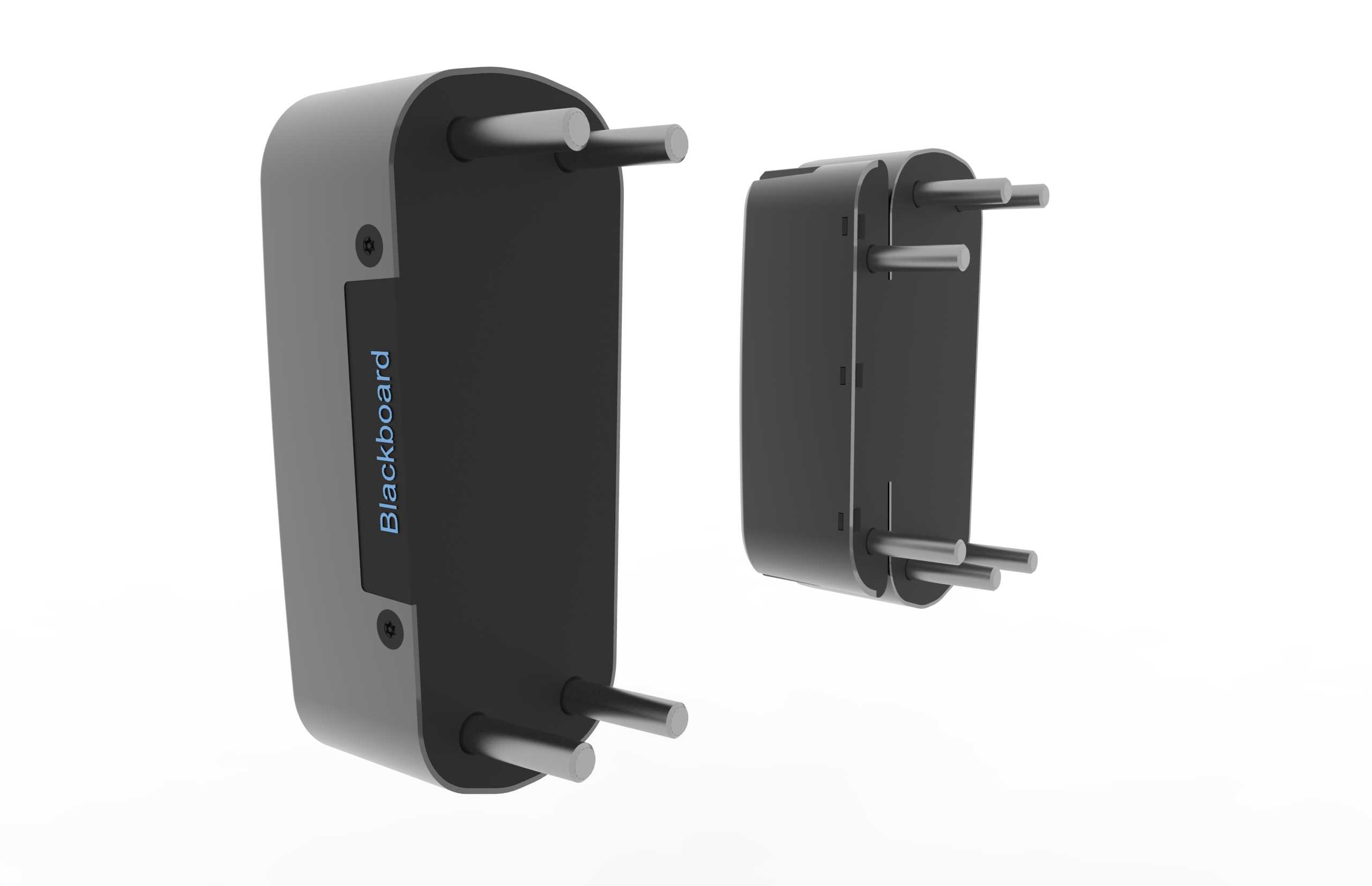

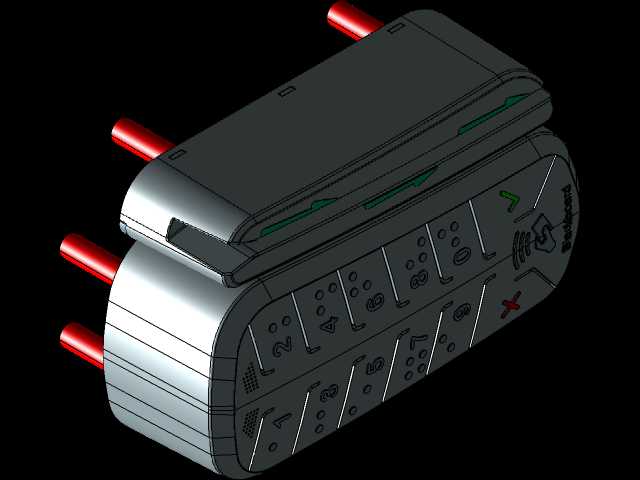

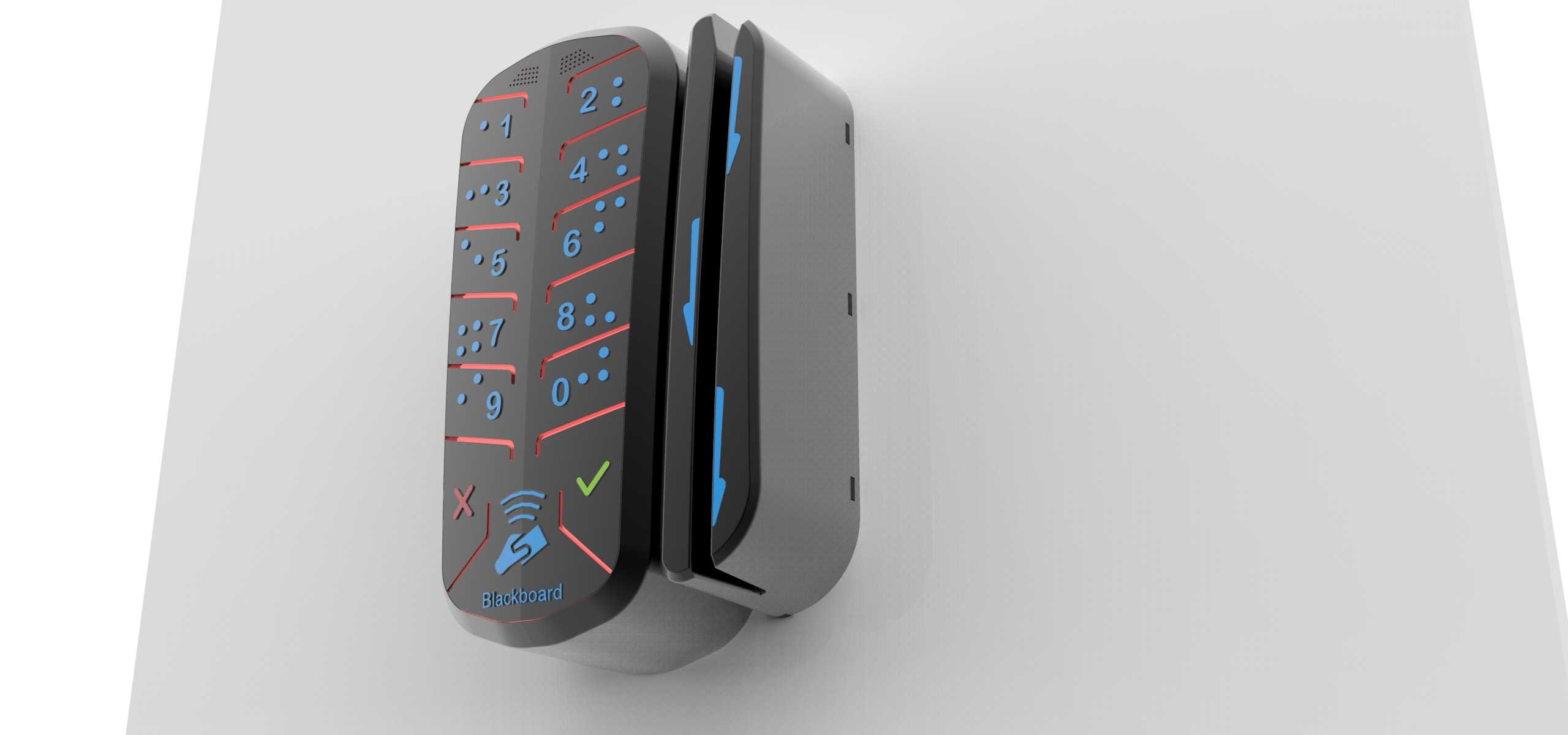

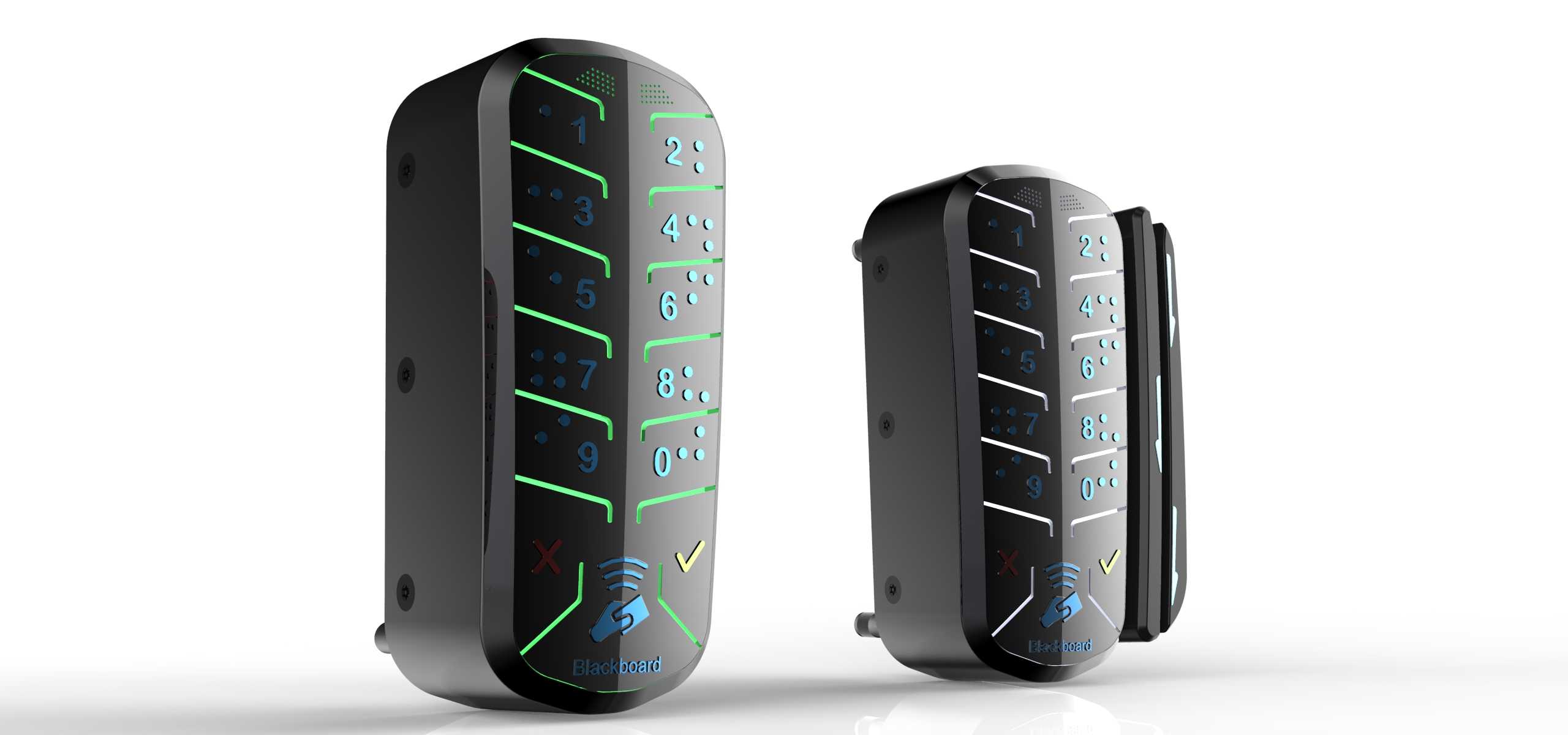

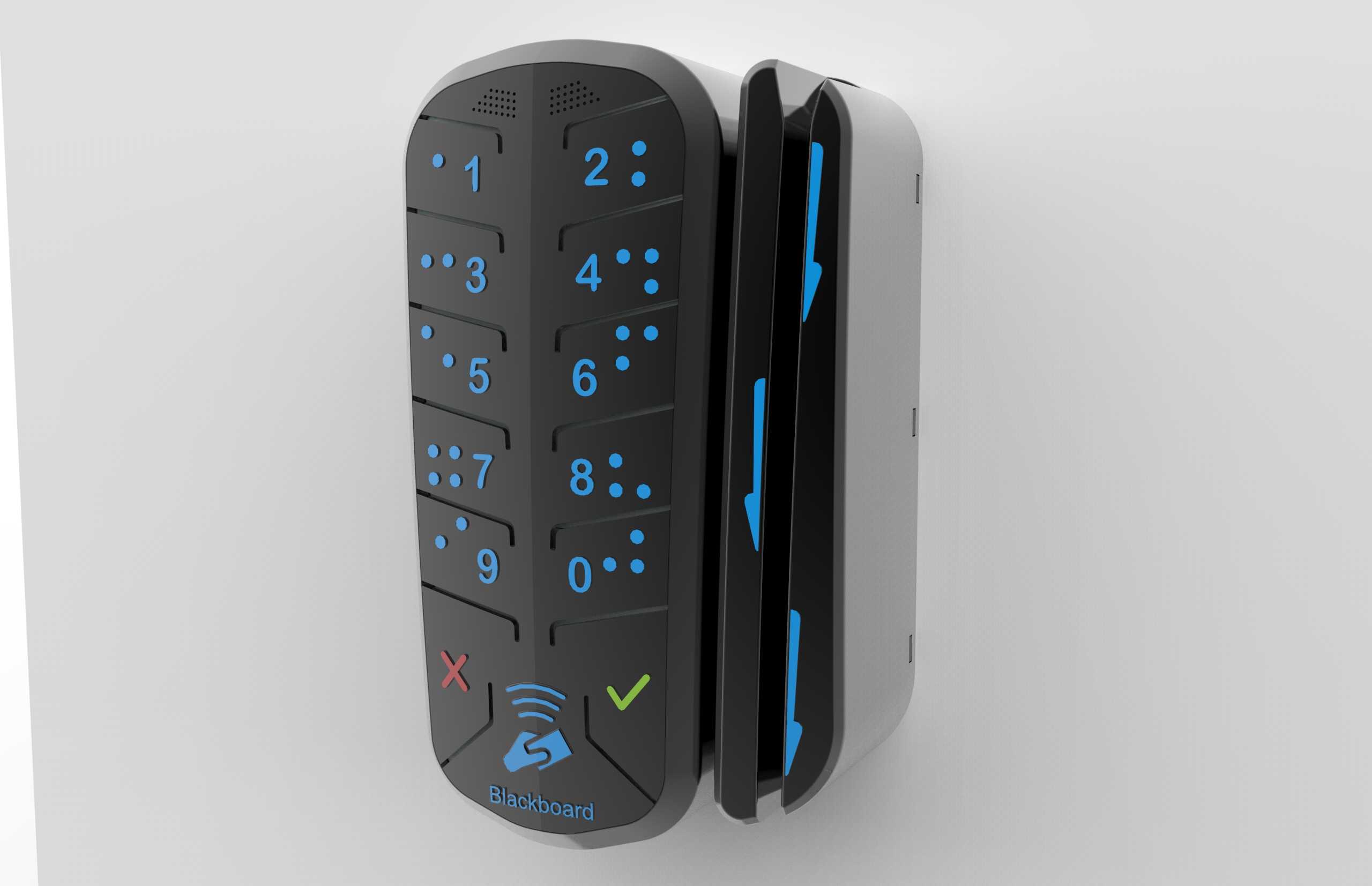

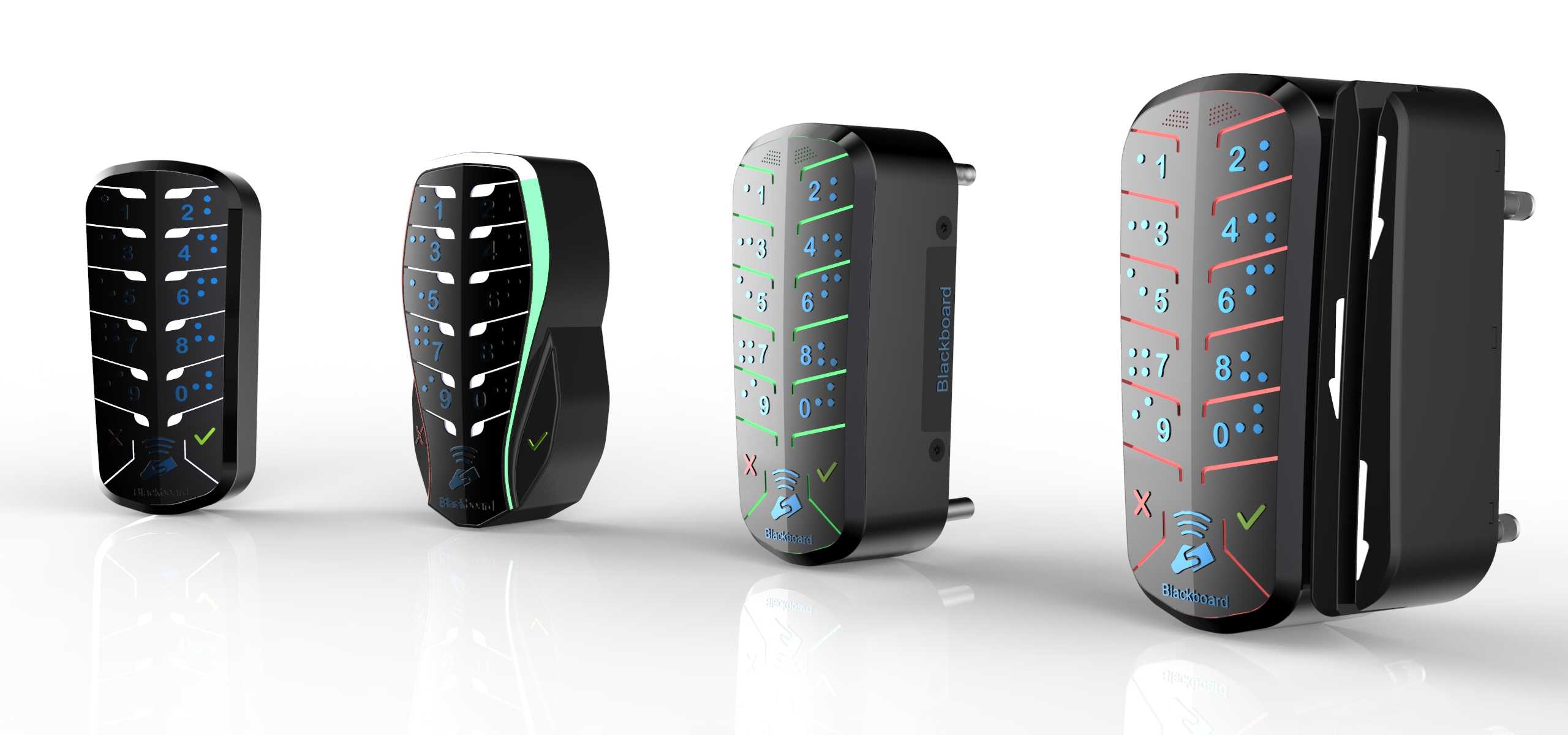

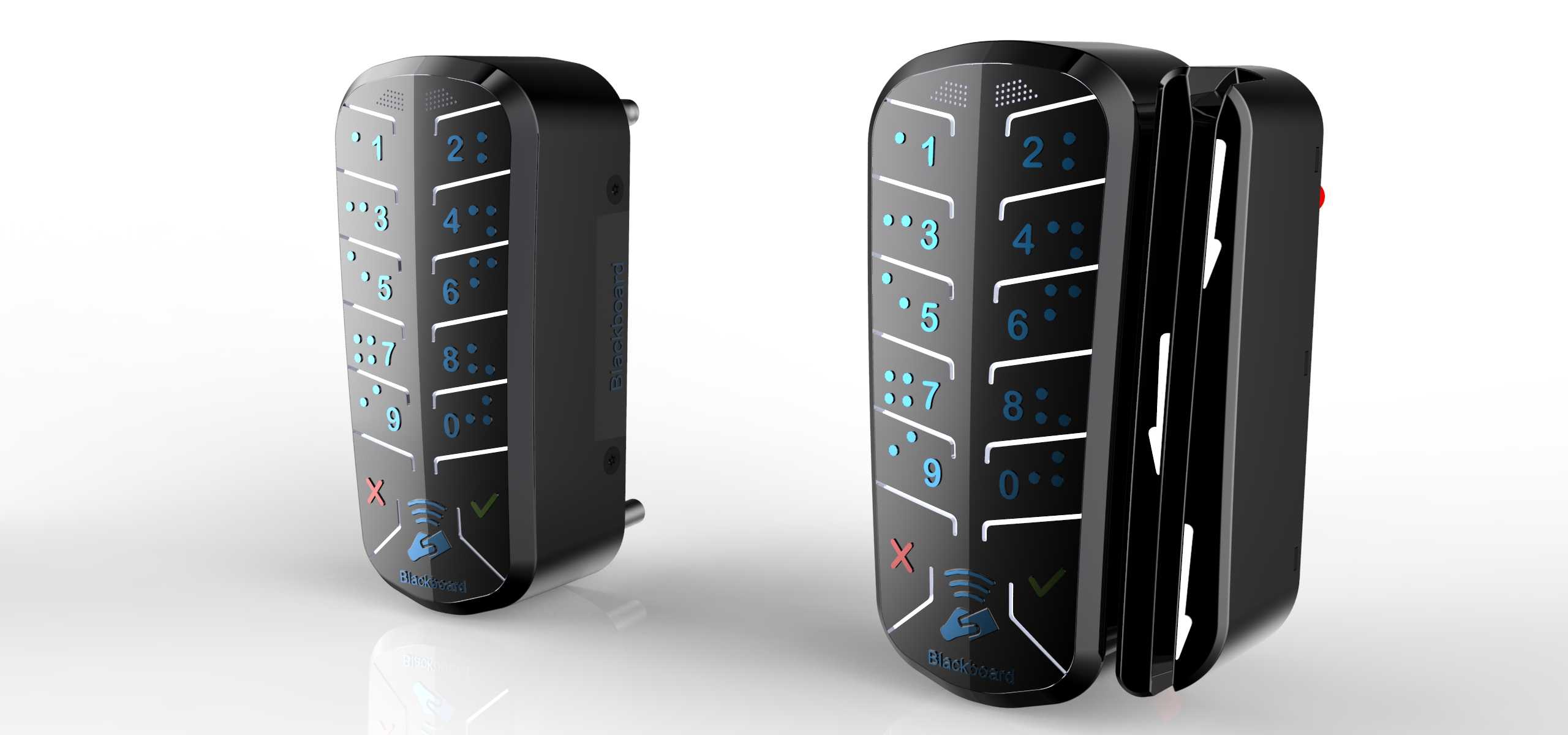

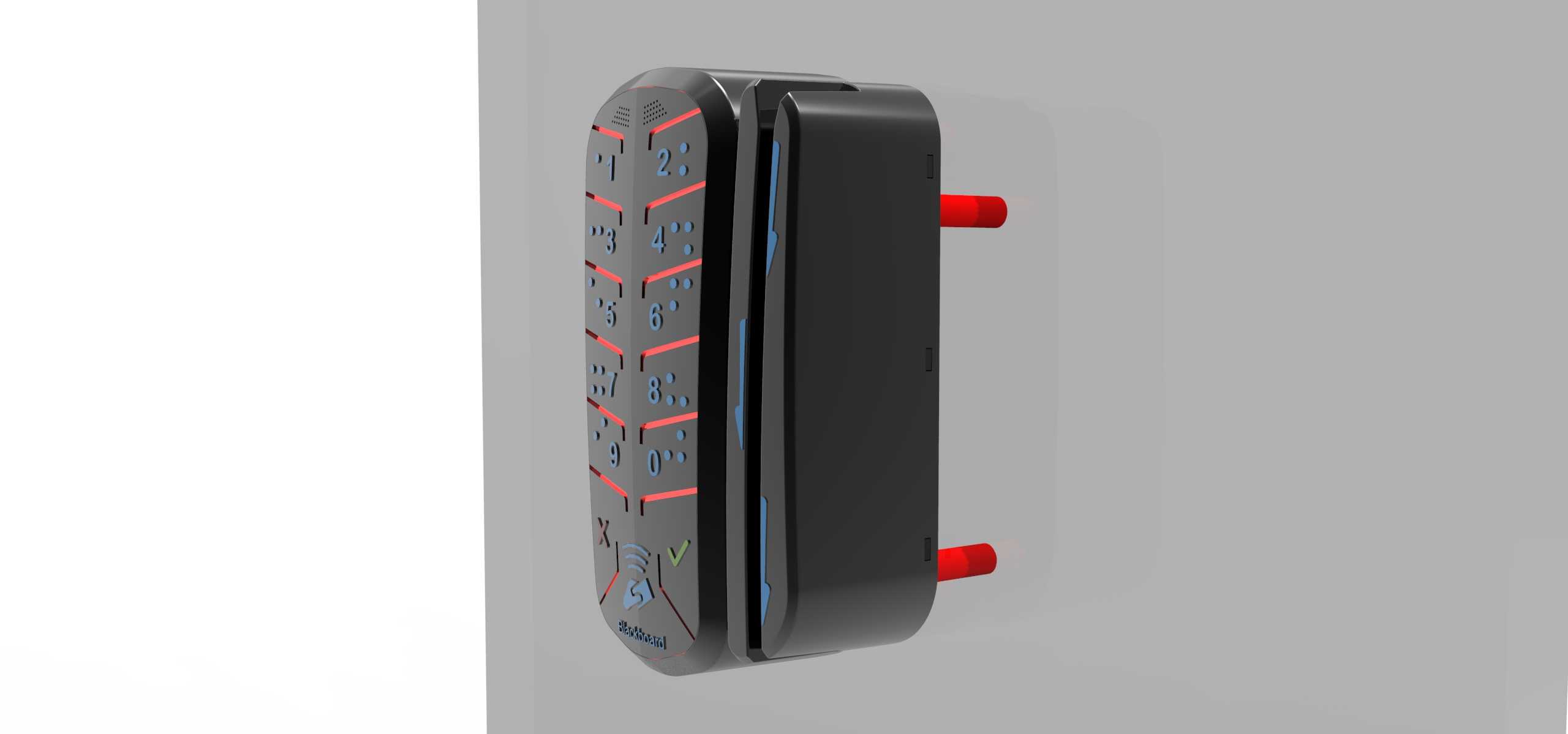

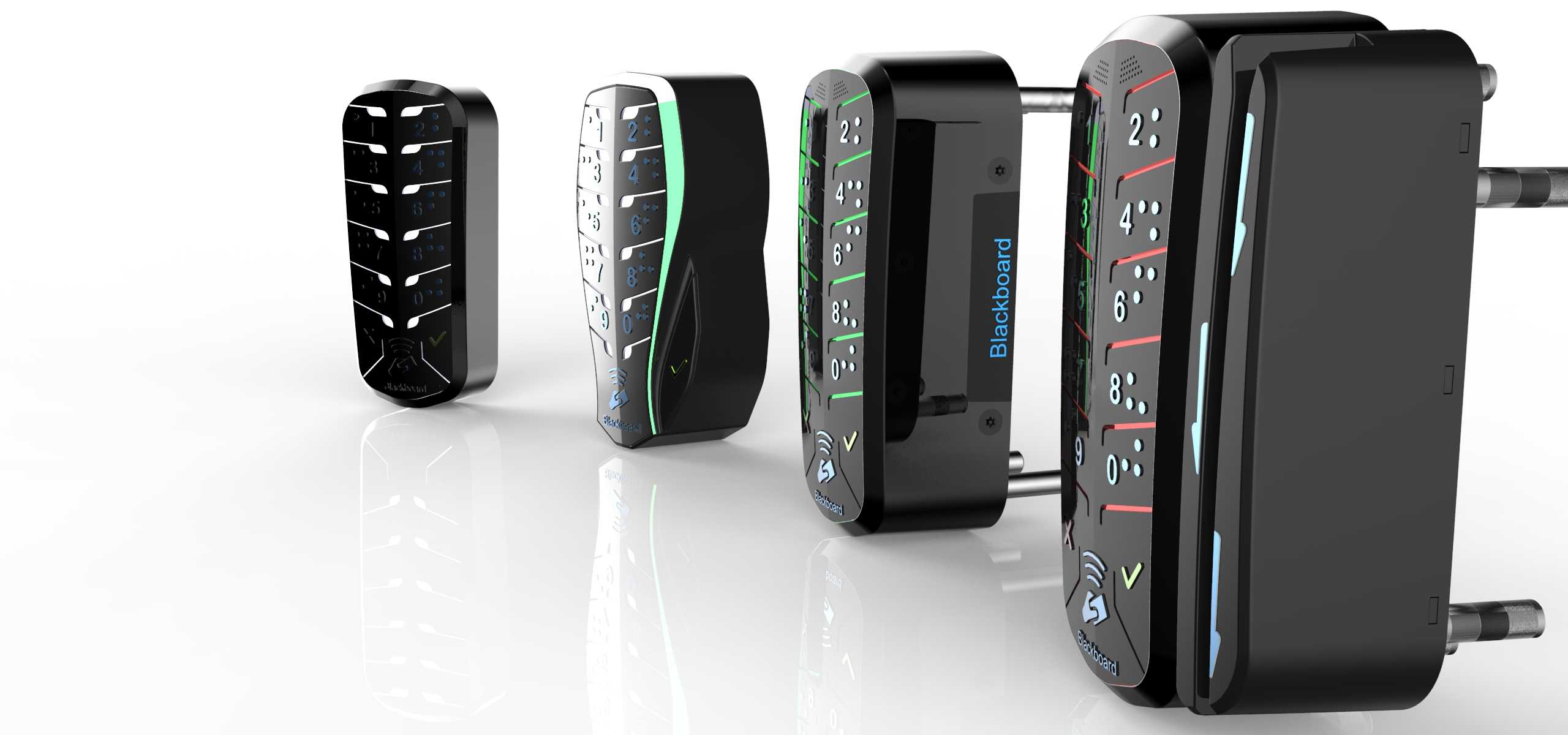

　　这款密码输入装置主要面向出入口管控场景设计，可适配单元门、储物柜、机房门禁、自助终端等需要身份核验与权限解锁的安装场景，既可以独立作为密码输入模块使用，也可拓展加装读卡模块实现刷卡+密码的双重验证，适配不同安全等级的管控需求。从结构设计逻辑来看，整机做了模块化的拆分思路，基础款不带读卡模块的版本，整体宽度控制在54毫米，高度117.2毫米，厚度36毫米，这个尺寸边界刚好适配常规86底盒的安装空间，不需要额外在墙面或柜体上扩孔，能直接替换传统的机械按键门禁面板，降低现场改造的施工成本。如果需要拓展刷卡功能，不需要更换整套前壳与按键组件，只需要将原有的后盖#1替换为适配读卡模块的后盖#2，加装读卡模块后整机宽度变为71.4毫米，高度与厚度保持不变，安装孔位完全兼容，这种模块化的后盖设计能大幅减少开模成本，也方便后期运维时的功能升级，不用整体拆解前面板就能完成模块更换。

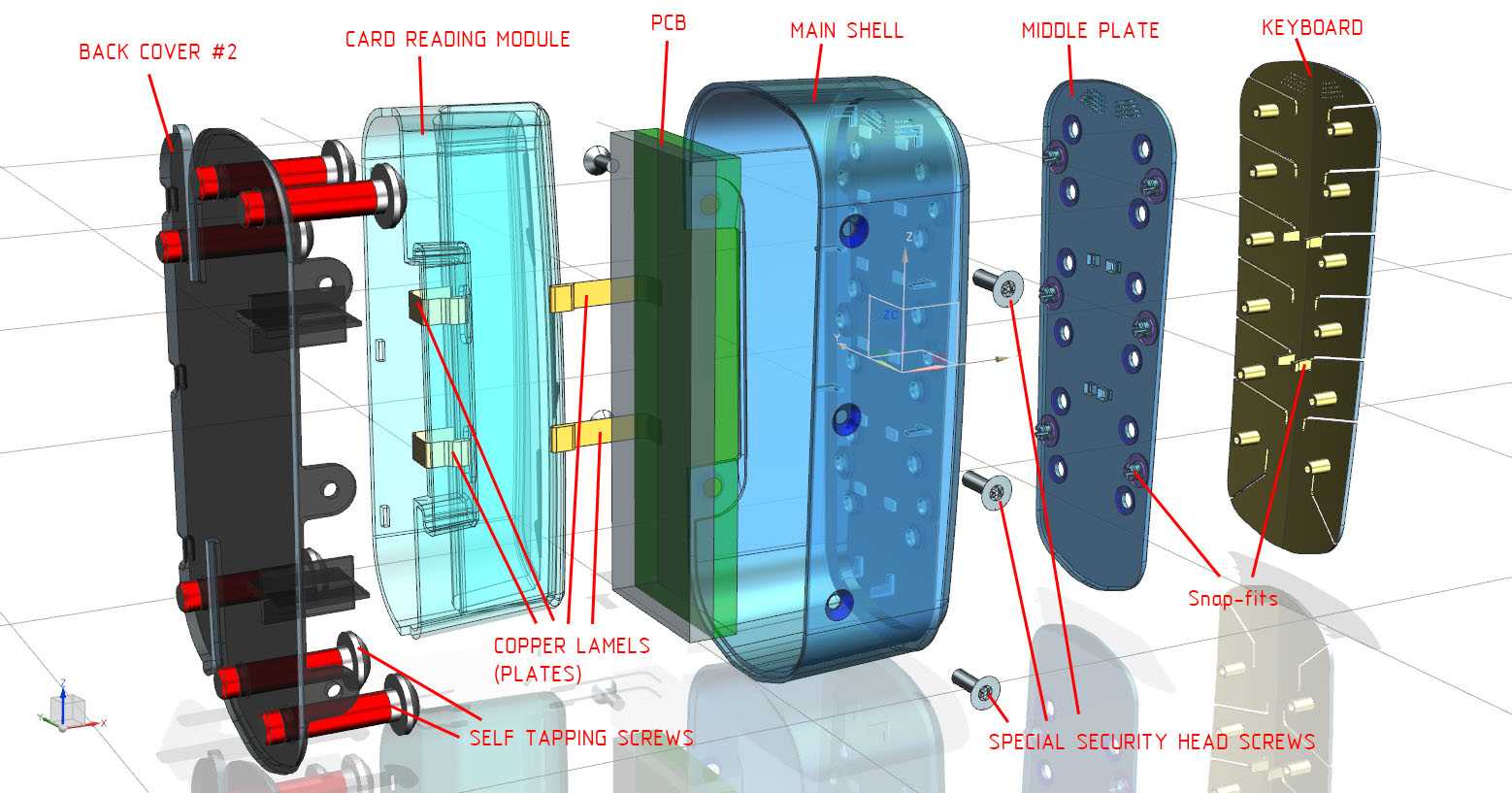

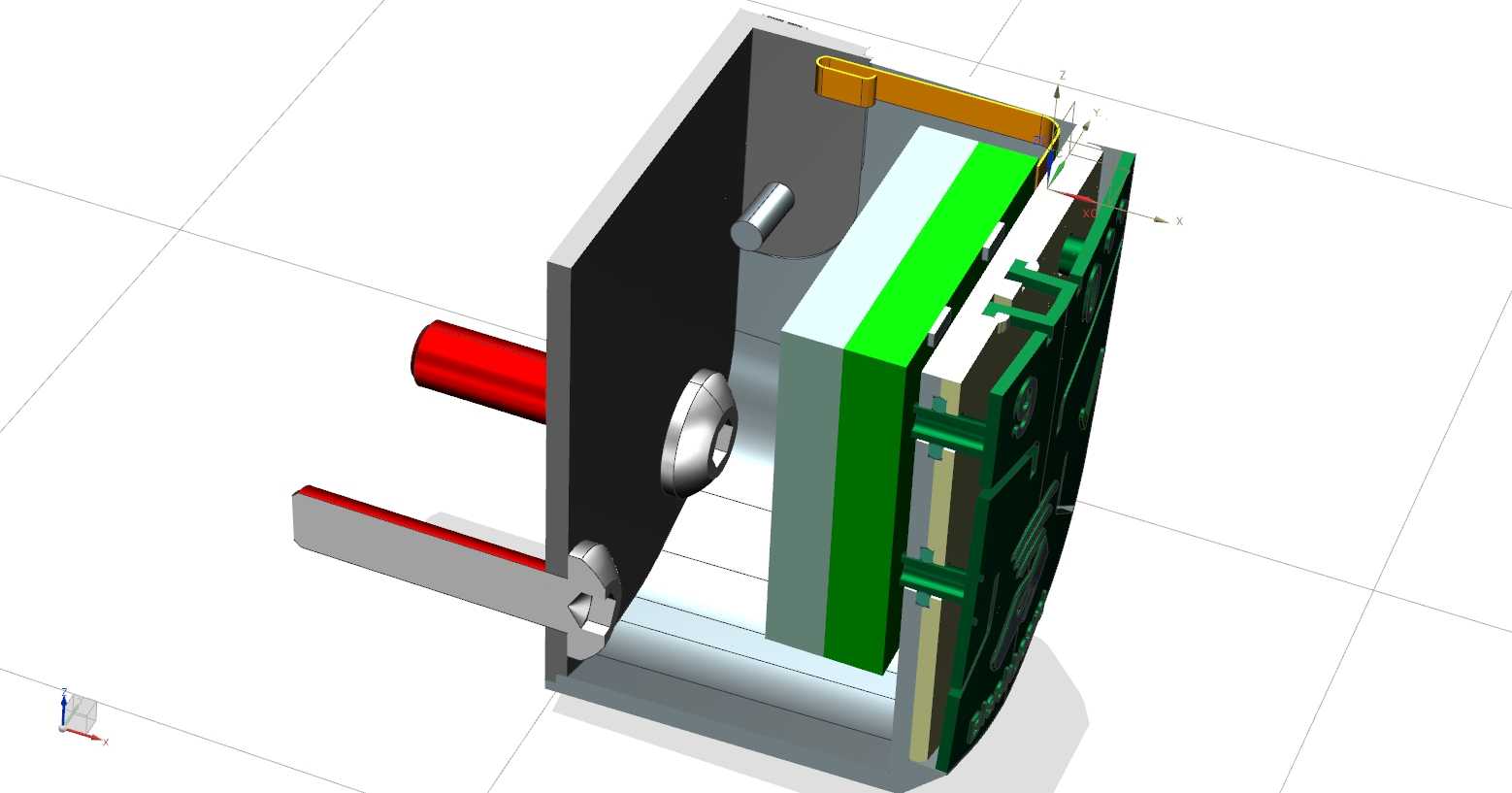

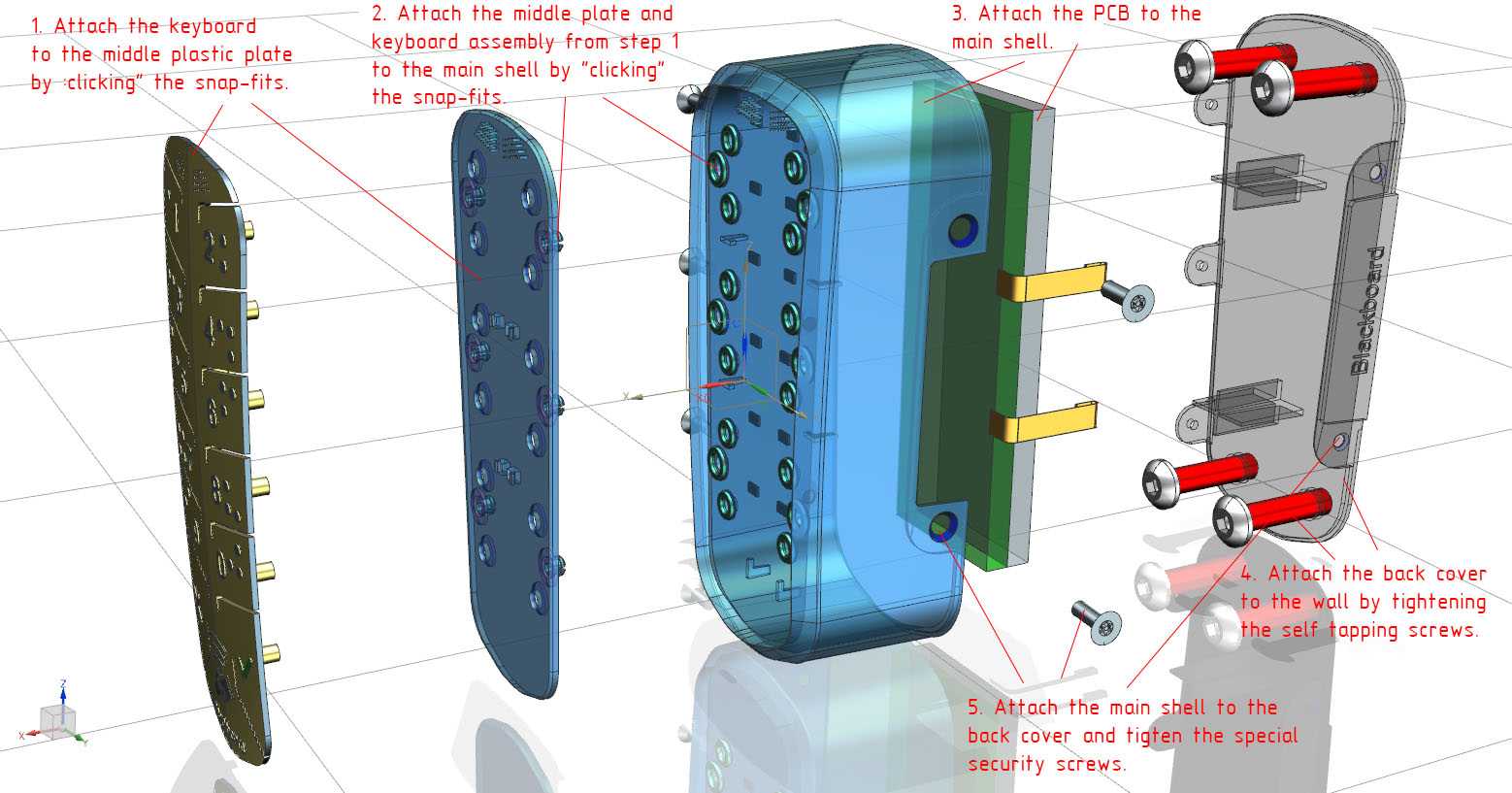

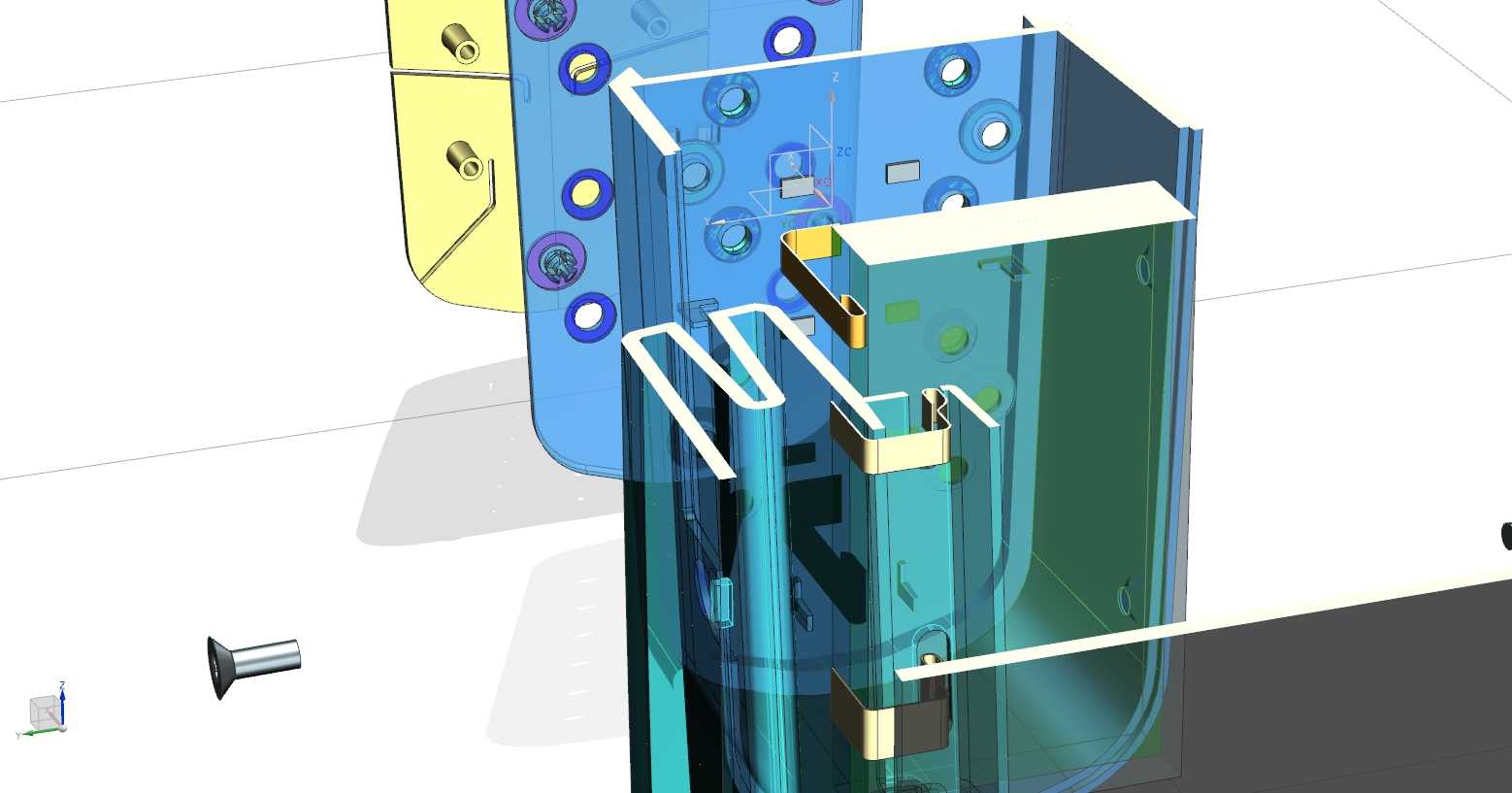

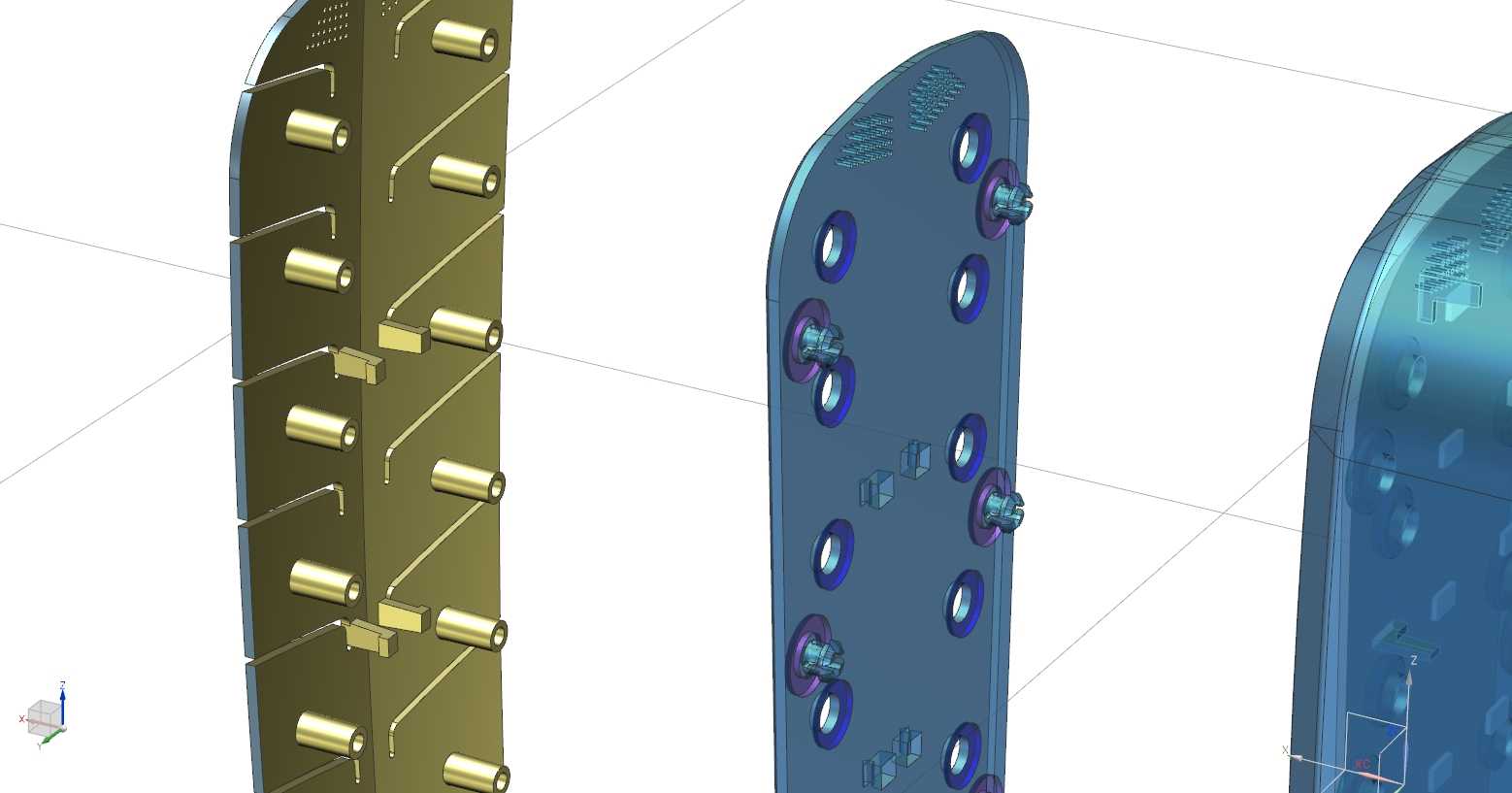

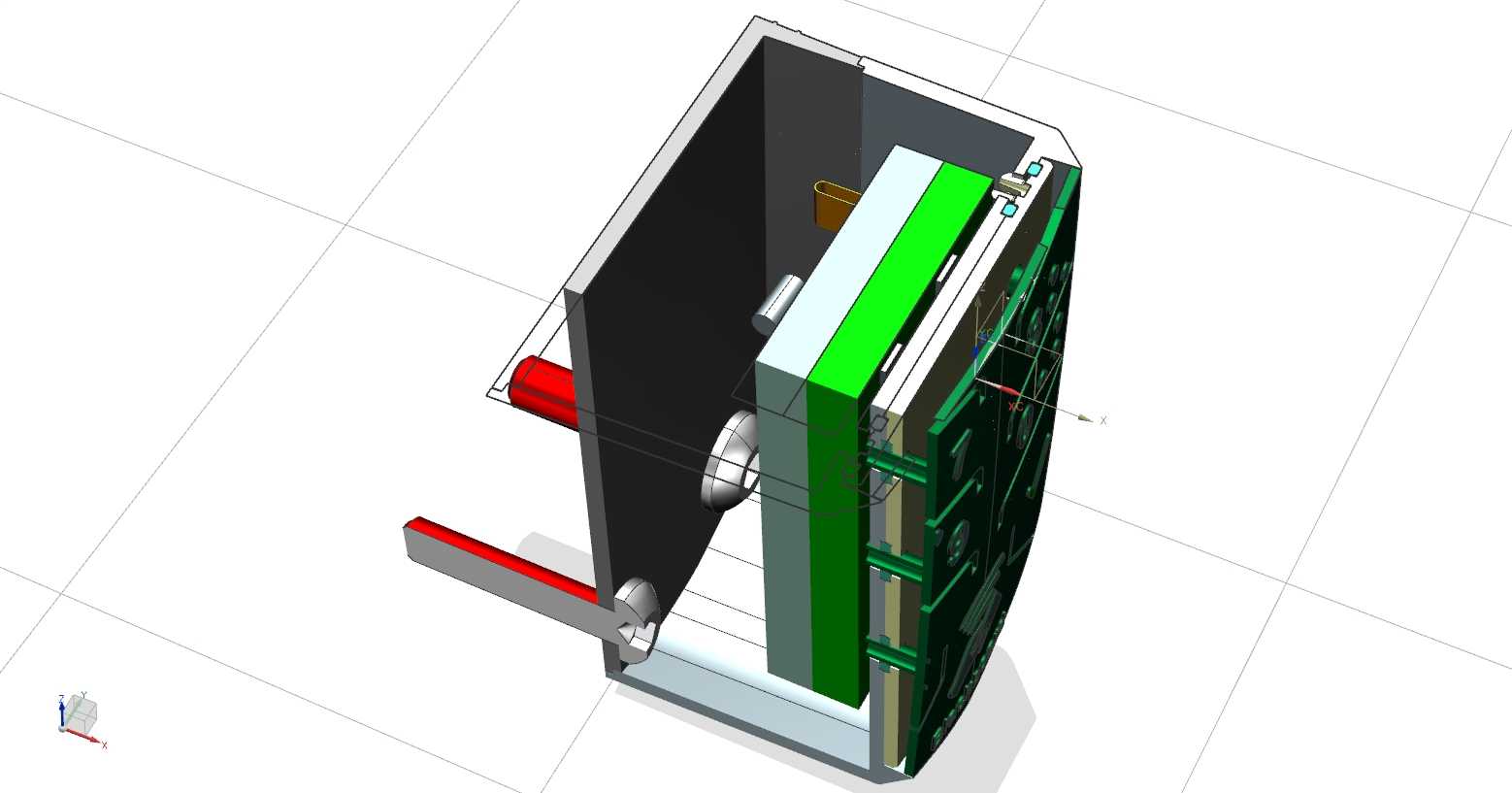

　　在内部连接结构上，设计时特意规避了传统飞线连接的方案，读卡模块与主PCB板之间采用铜片接触式导通，当读卡模块的后盖装配到位时，铜片自动对位接触完成电连接，不需要额外焊接排线，既提升了装配效率，也避免了长期使用后排线老化、拉扯断裂导致的接触不良问题。整机的零件连接大量采用卡扣结构，取消了多余的螺丝固定位，只有核心PCB板的固定采用少量螺丝，外壳之间的拼接全部通过卡扣咬合，装配时只需要对准卡位按压就能完成组装，相比全螺丝固定的方案，装配工时能缩短近40%，后期拆解维护也不需要额外准备多规格的螺丝刀，减少运维工具的携带负担。

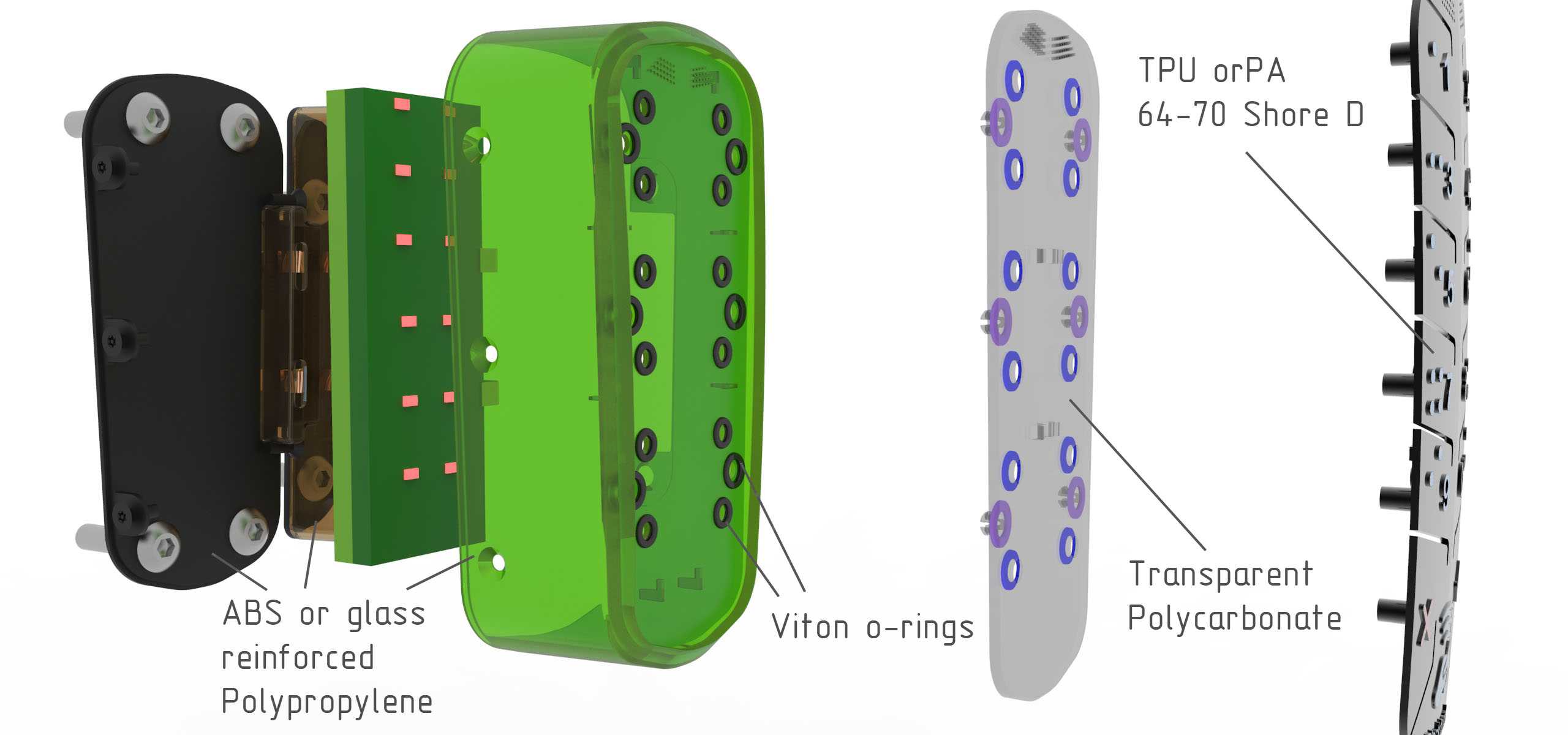

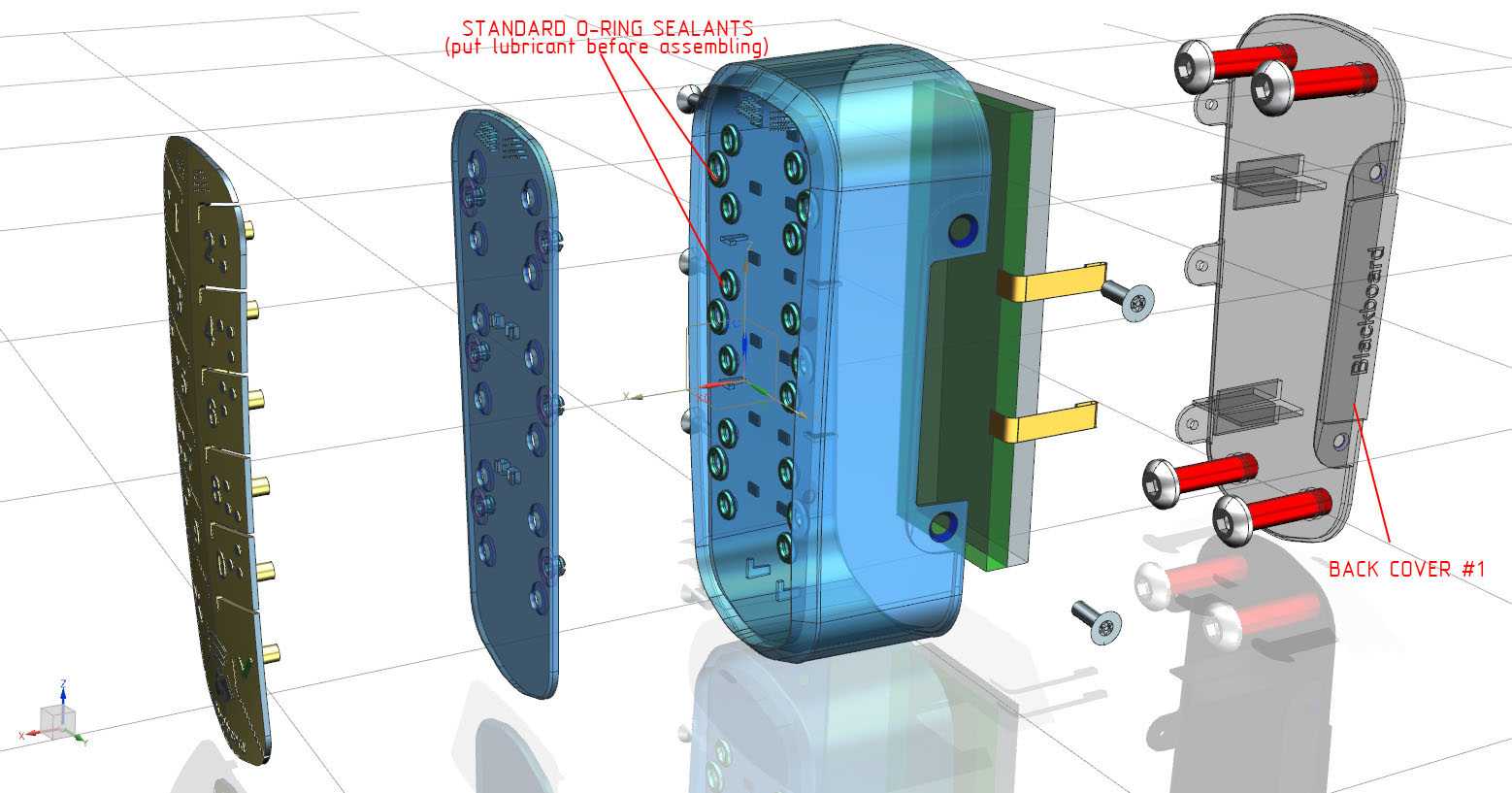

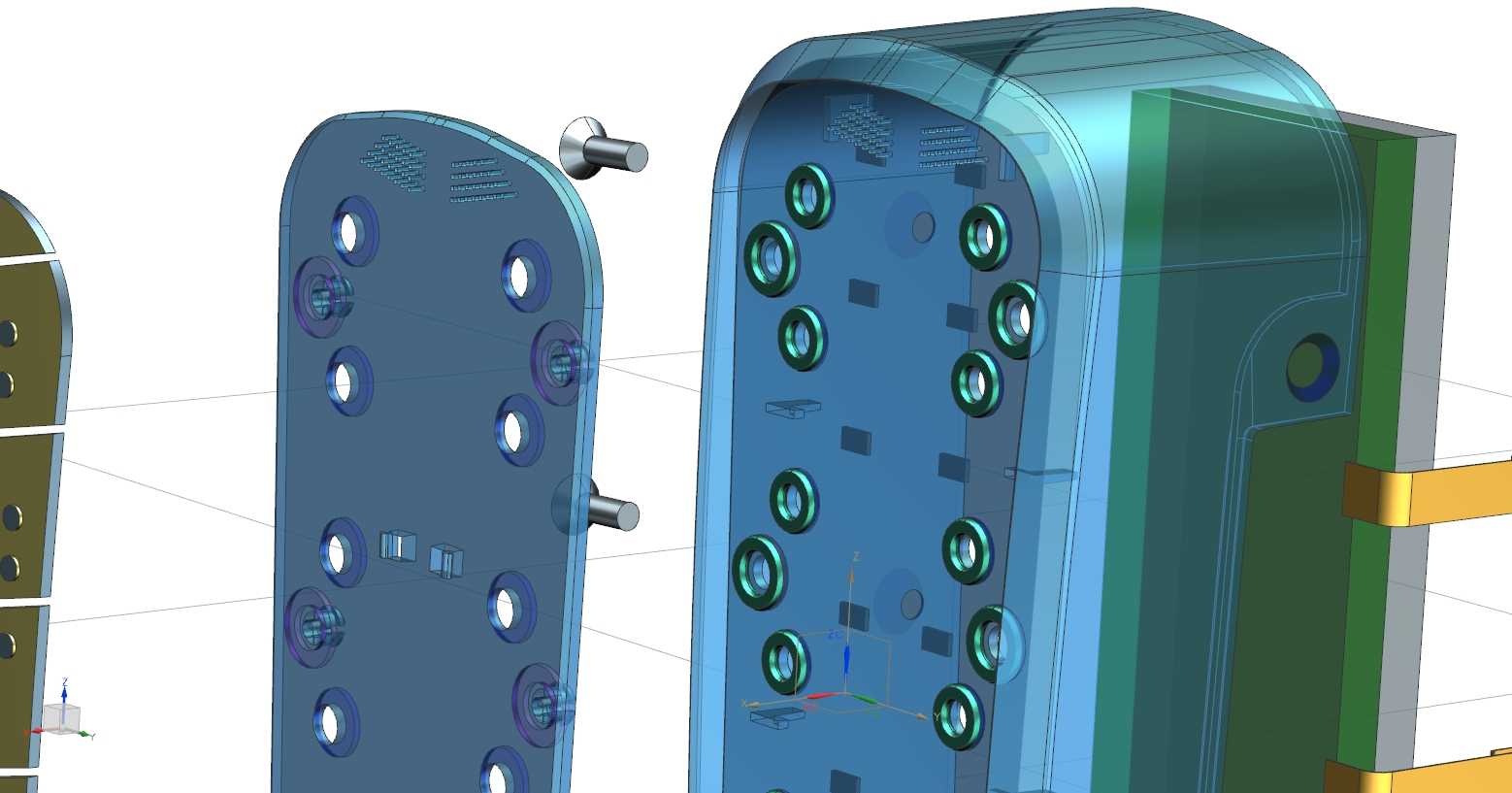

　　防水性能是这款装置的核心设计要点，考虑到很多门禁设备会安装在半户外场景，比如单元楼门口、园区出入口，会面临雨水泼溅、回南天凝露的问题，设计时在键盘下方的塑料承托板与主外壳之间设置了标准O型密封圈，装配后密封圈被均匀压缩，能达到IP65级别的防水能力，日常的泼溅、潮气不会渗入内部PCB板，避免电路短路故障。材质选择上兼顾了耐用性与加工成本，主体塑料零件采用15%玻璃纤维增强的聚酰胺66，也可选用邵氏硬度64-75D的热塑性聚氨酯弹性体，这类材质本身具备优秀的耐磨损、耐刮擦性能，长期按键摩擦也不会出现明显的掉漆、划痕，适合高频使用的公共场景；如果有更高的抗破坏需求，也可以替换为玻璃纤维增强聚丙烯材质，抗冲击性能进一步提升，能抵御一定程度的外力砸碰。除了全塑料版本，也支持塑料与金属板材的复合制作方案，在外壳受力关键位置嵌入金属衬片，提升整体的抗撬、抗破坏能力，适配高安全等级的安装场景。

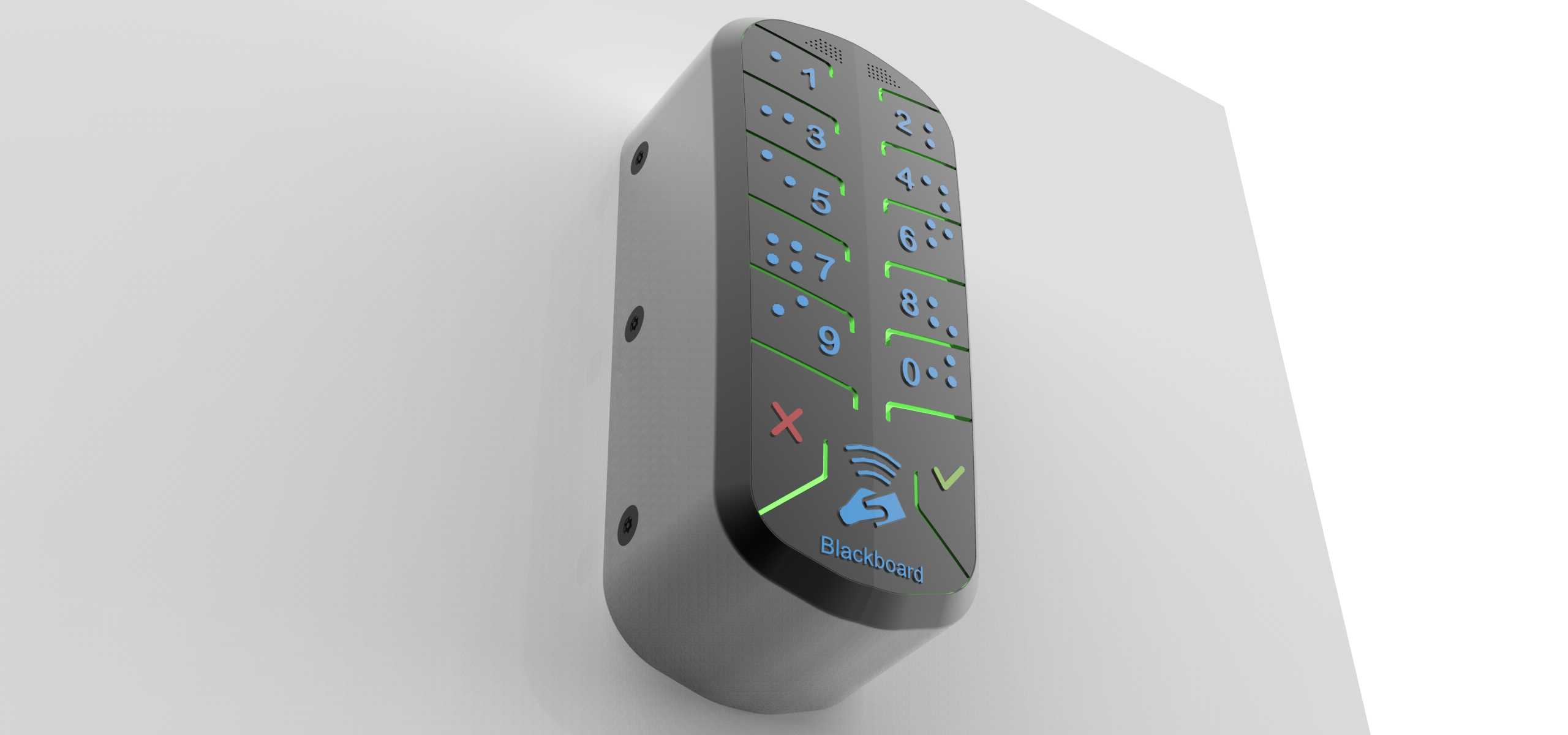

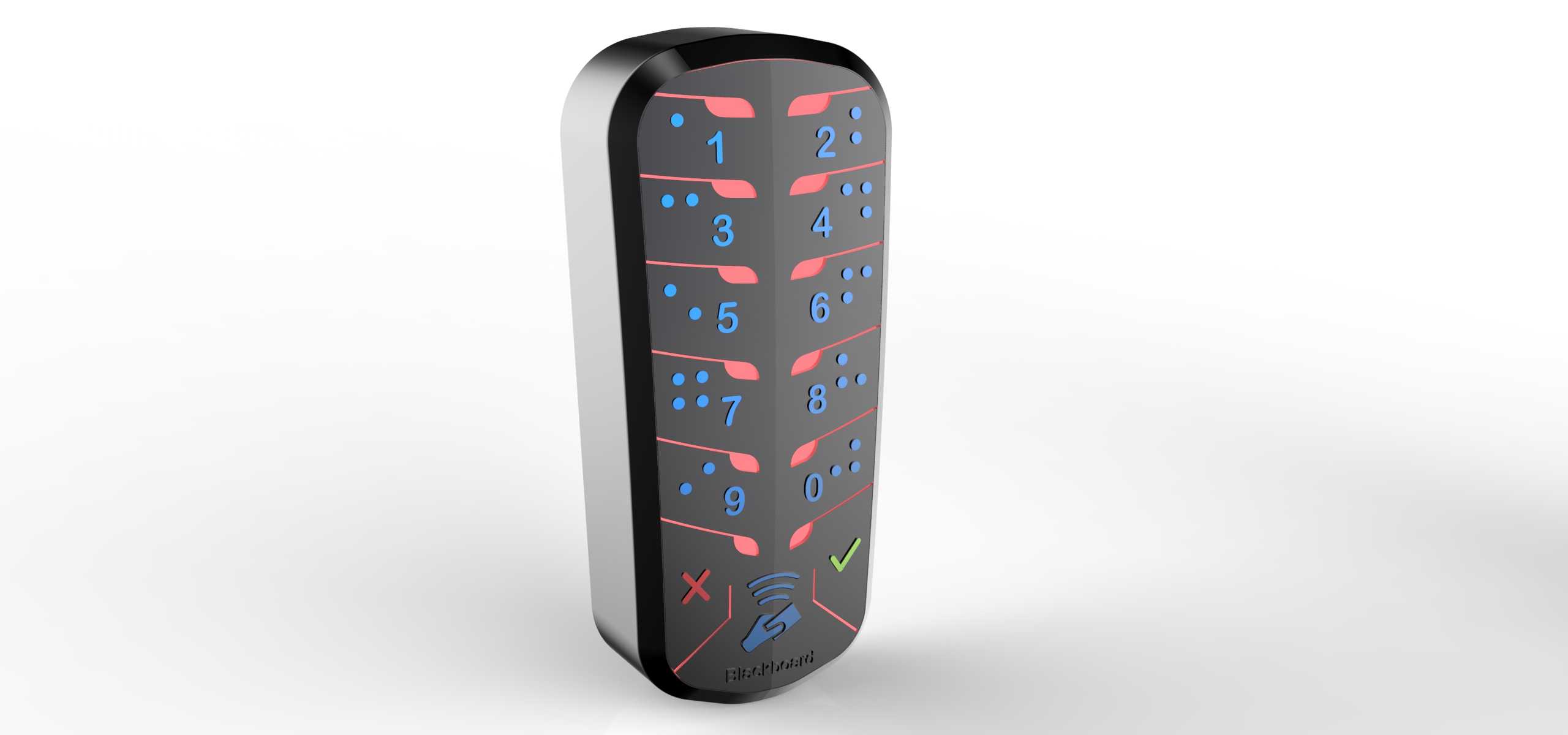

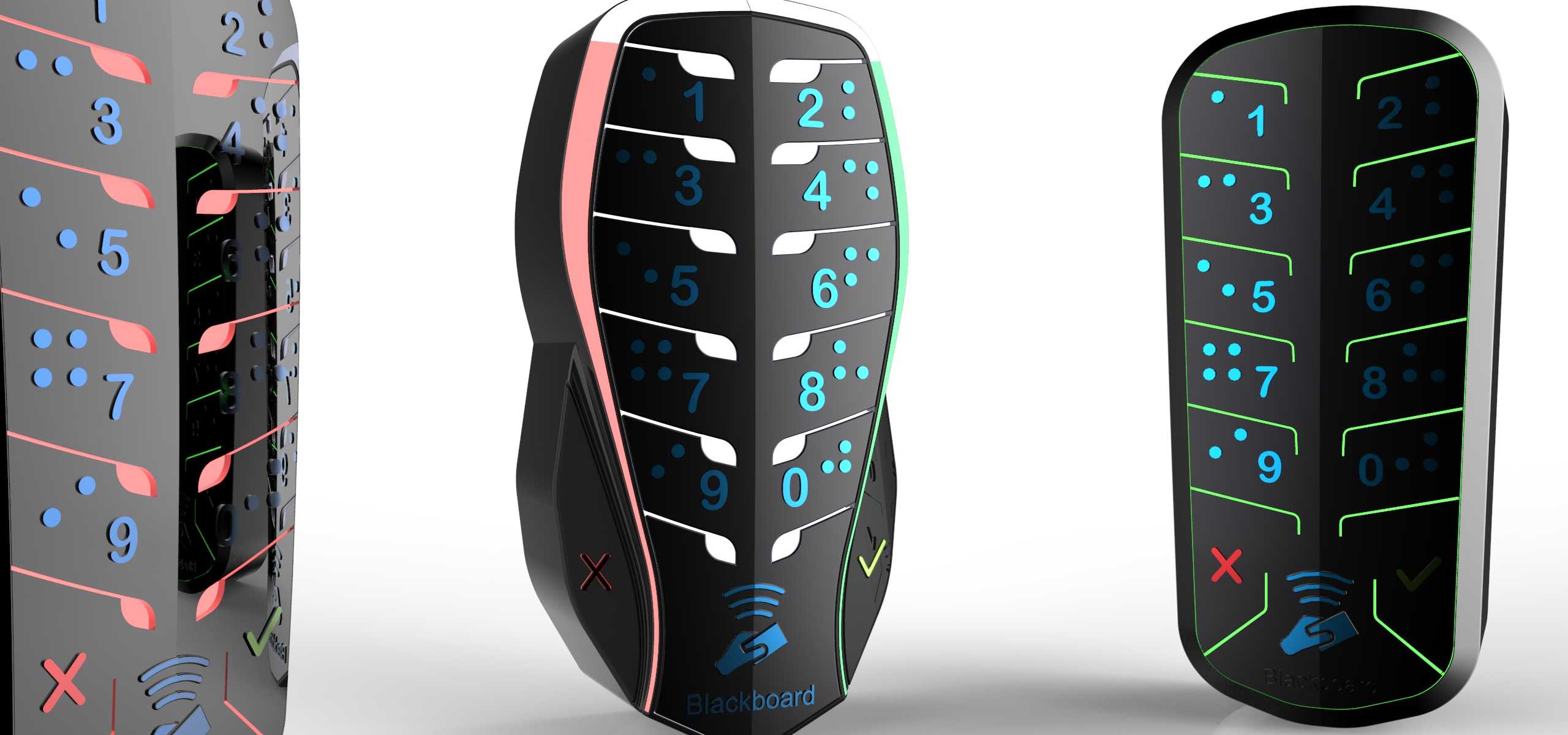

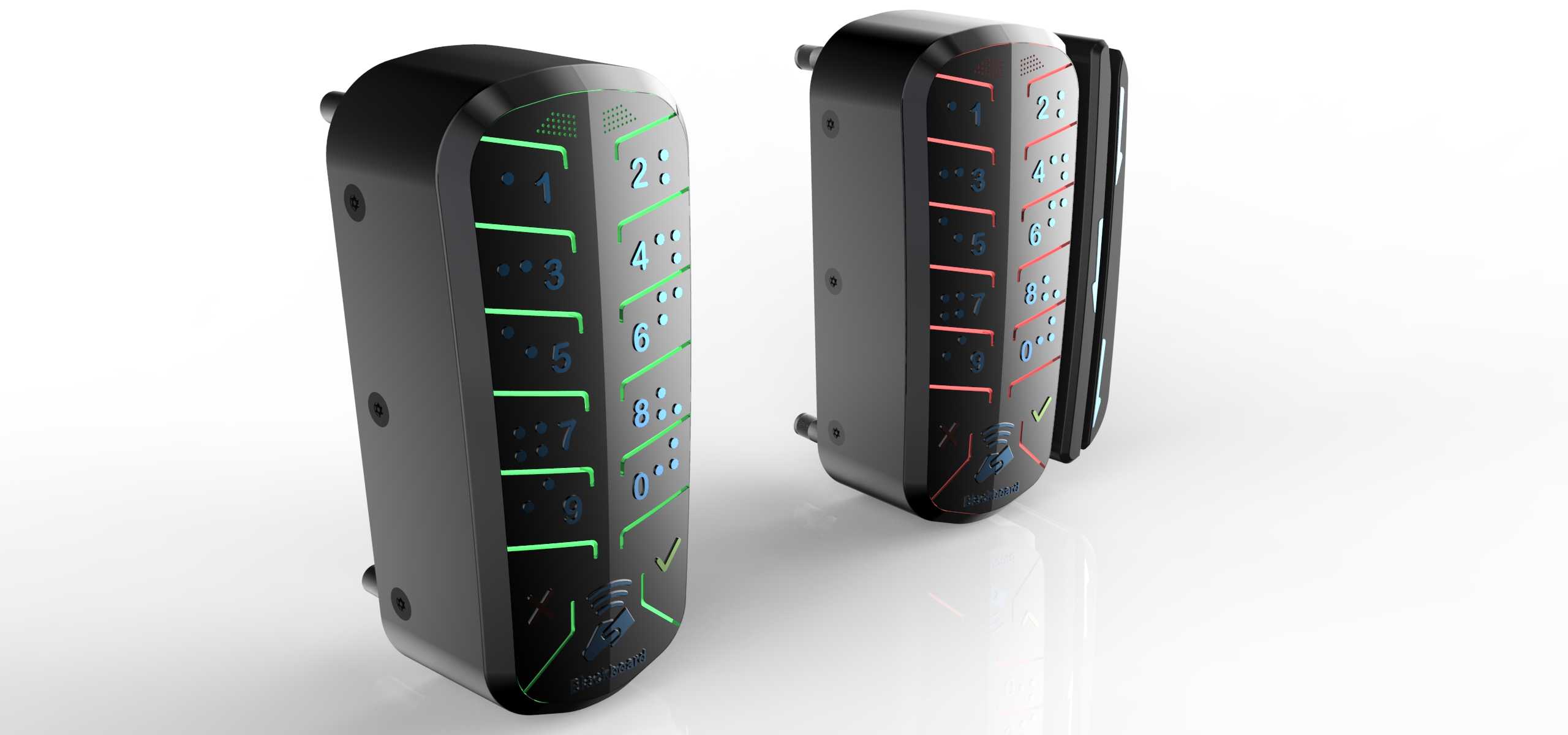

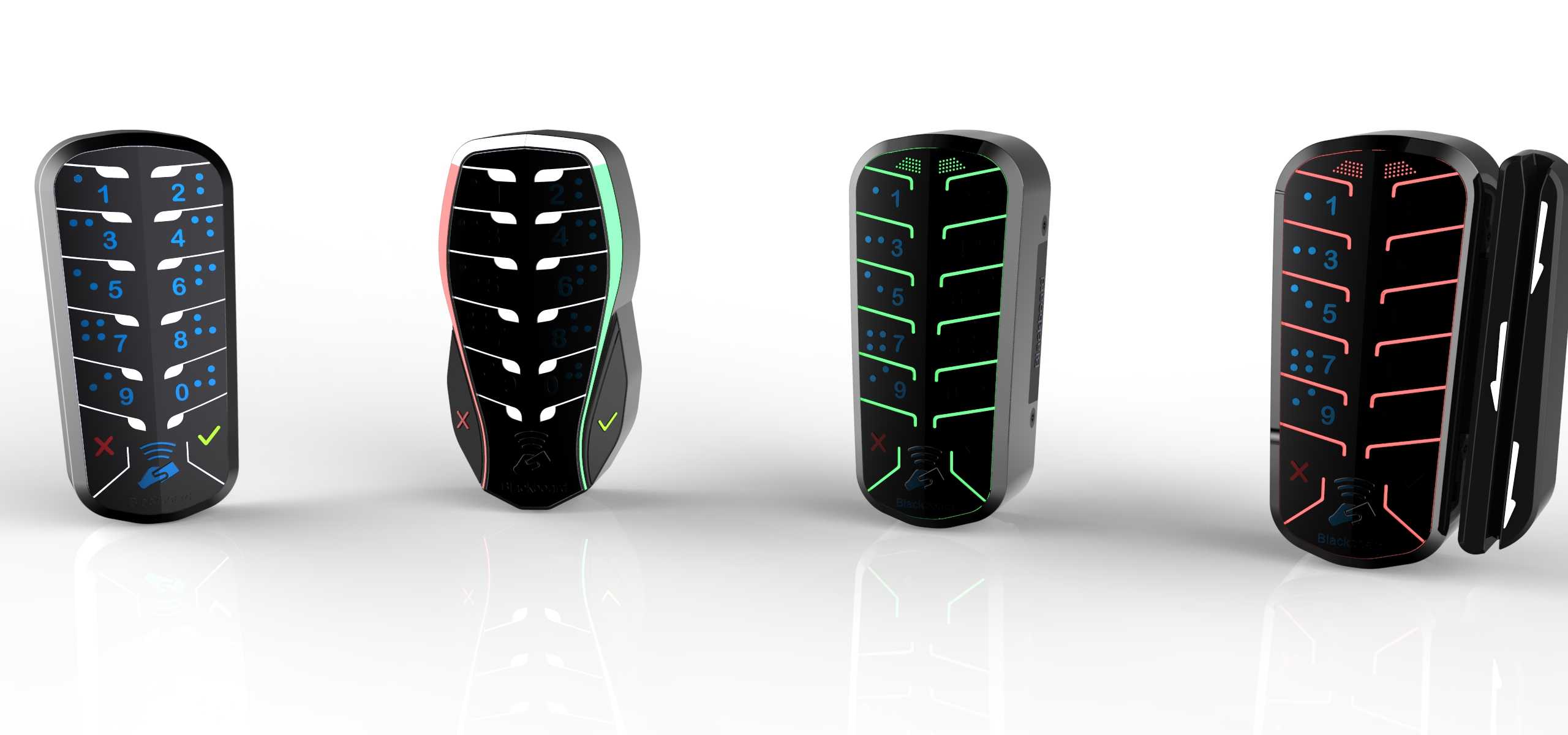

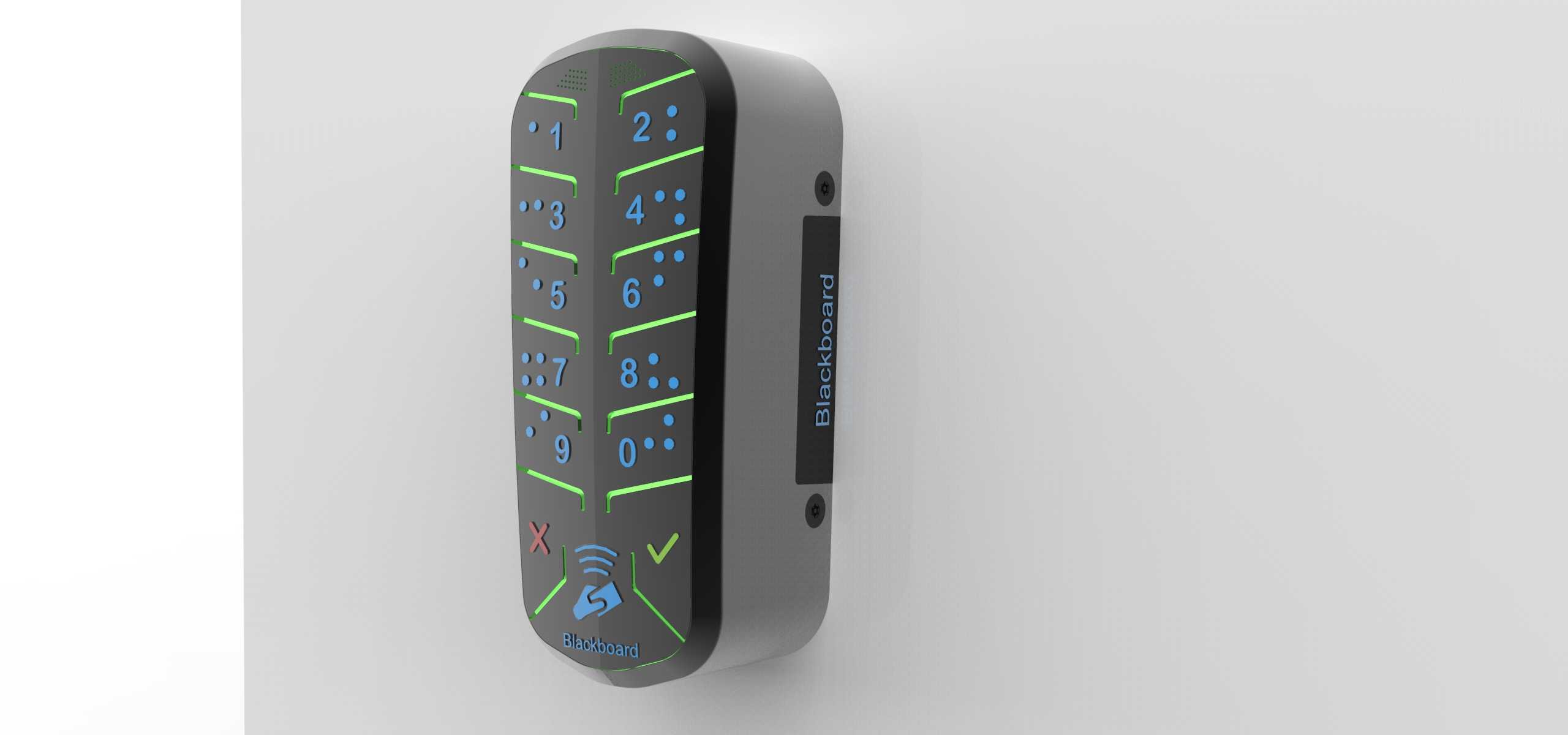

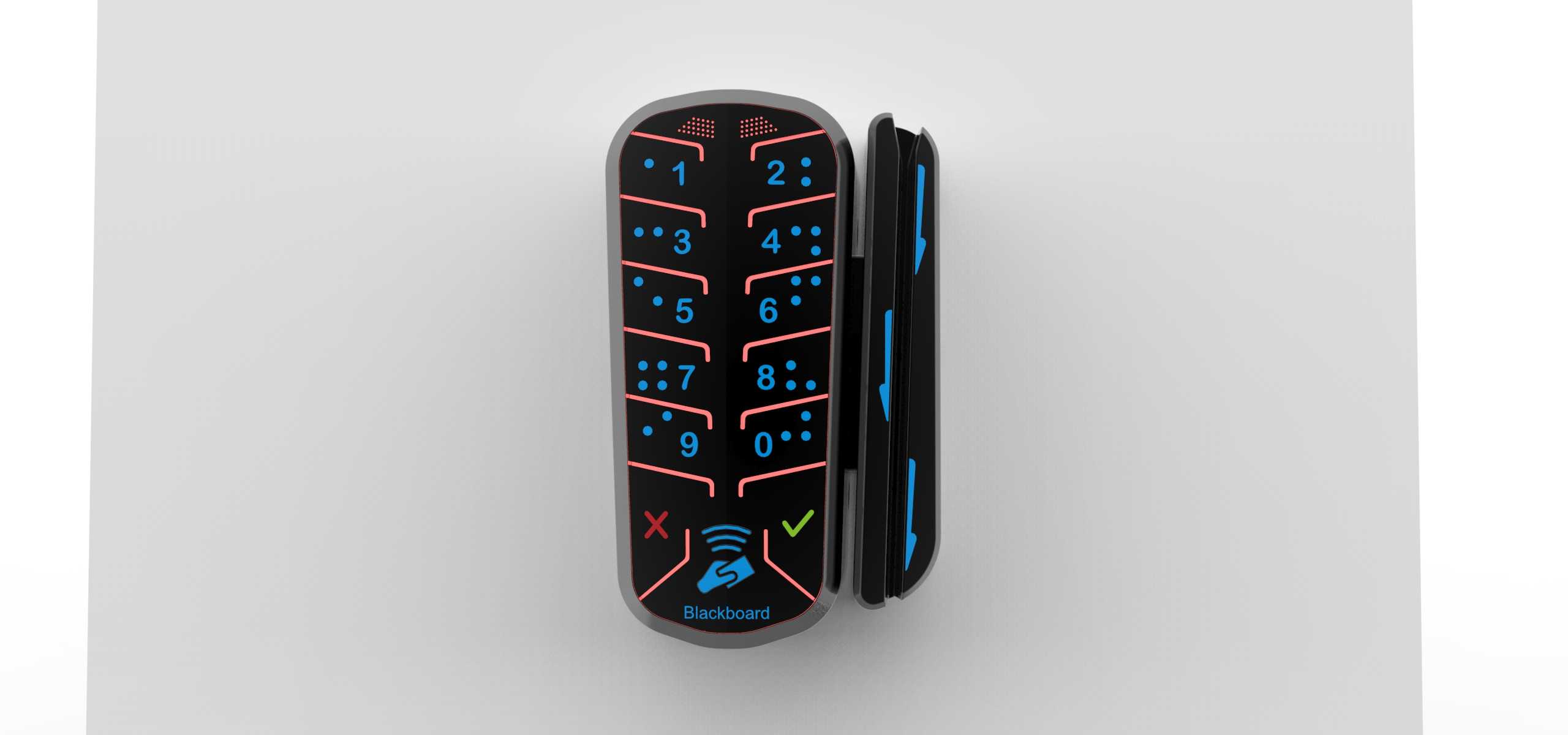

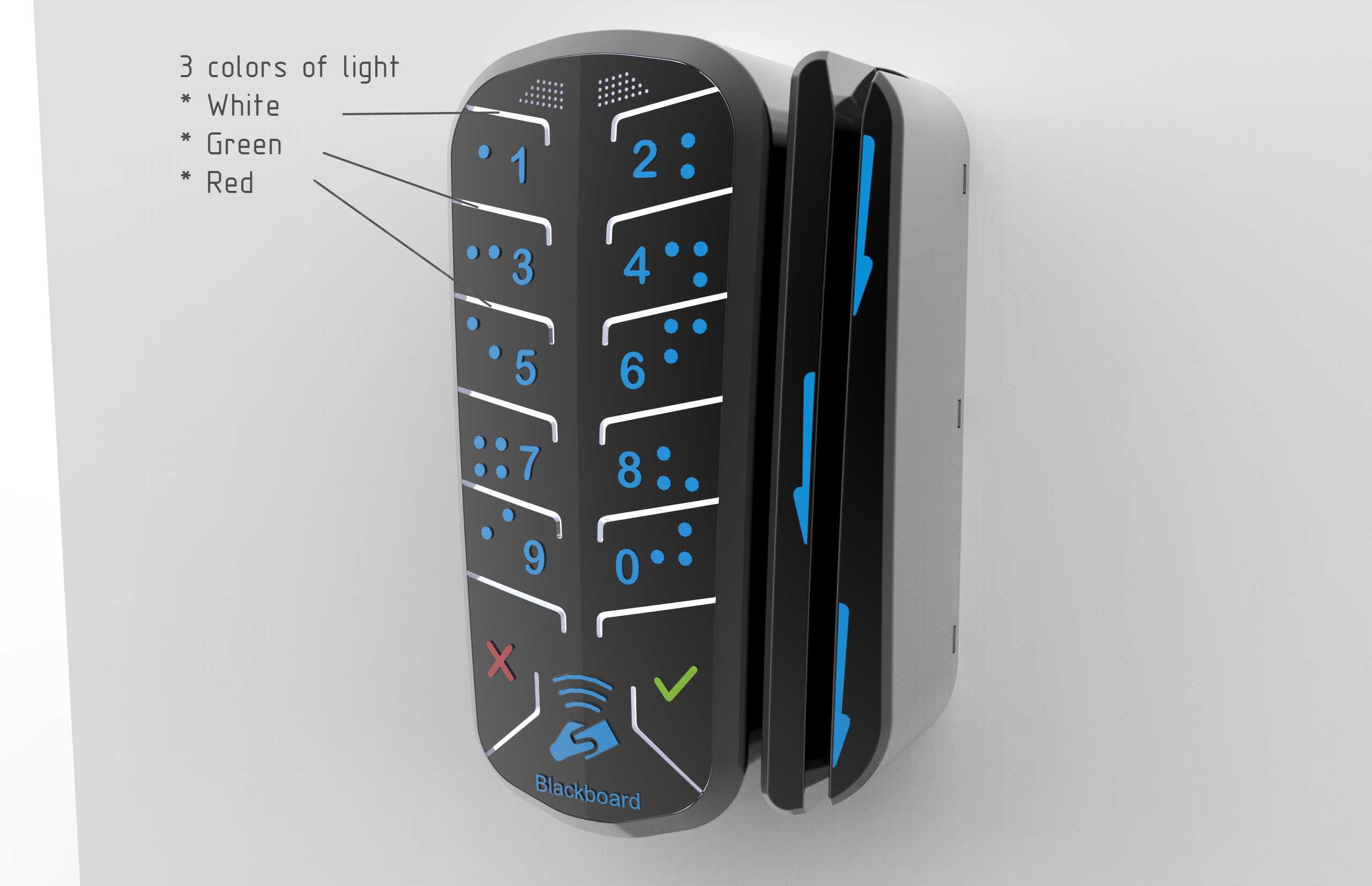

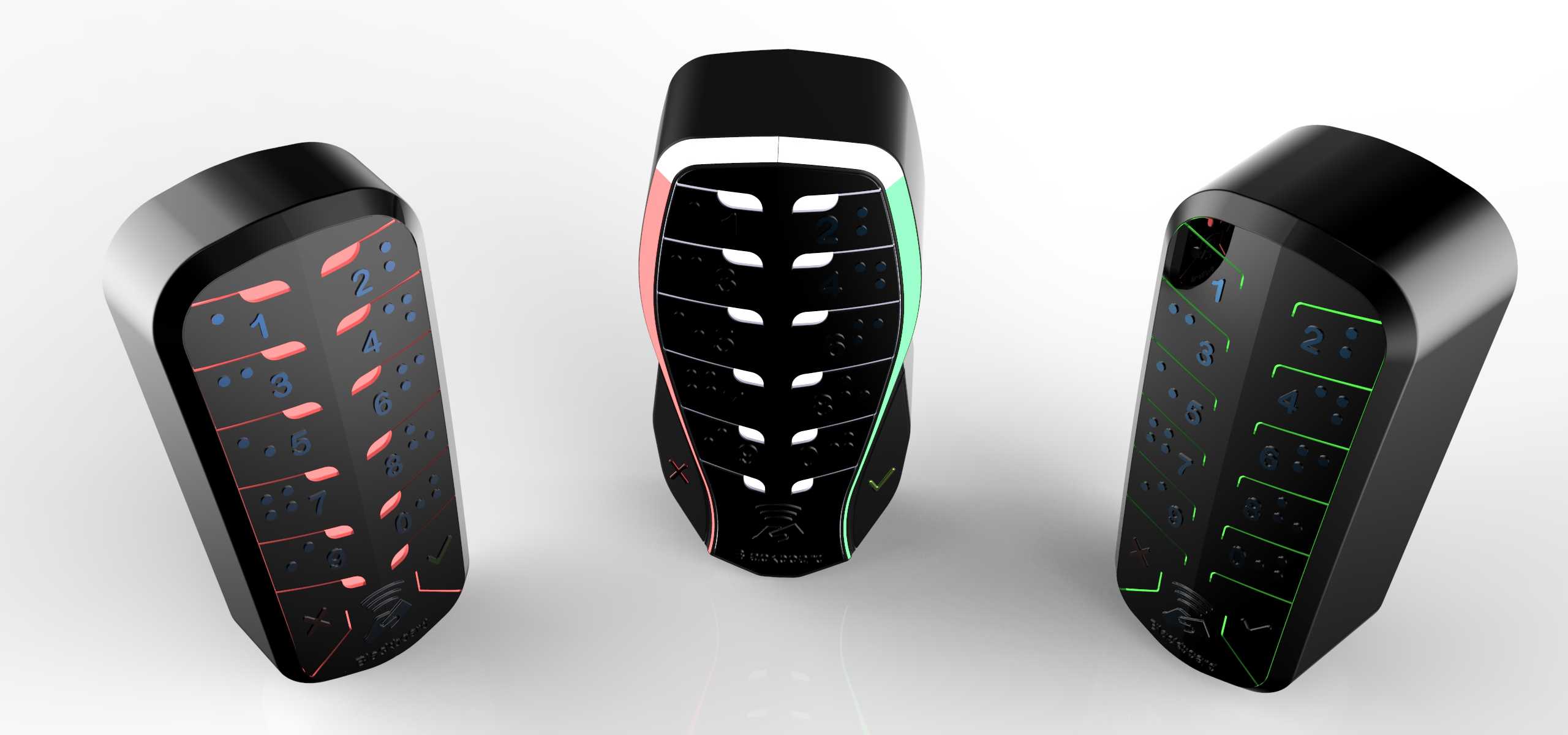

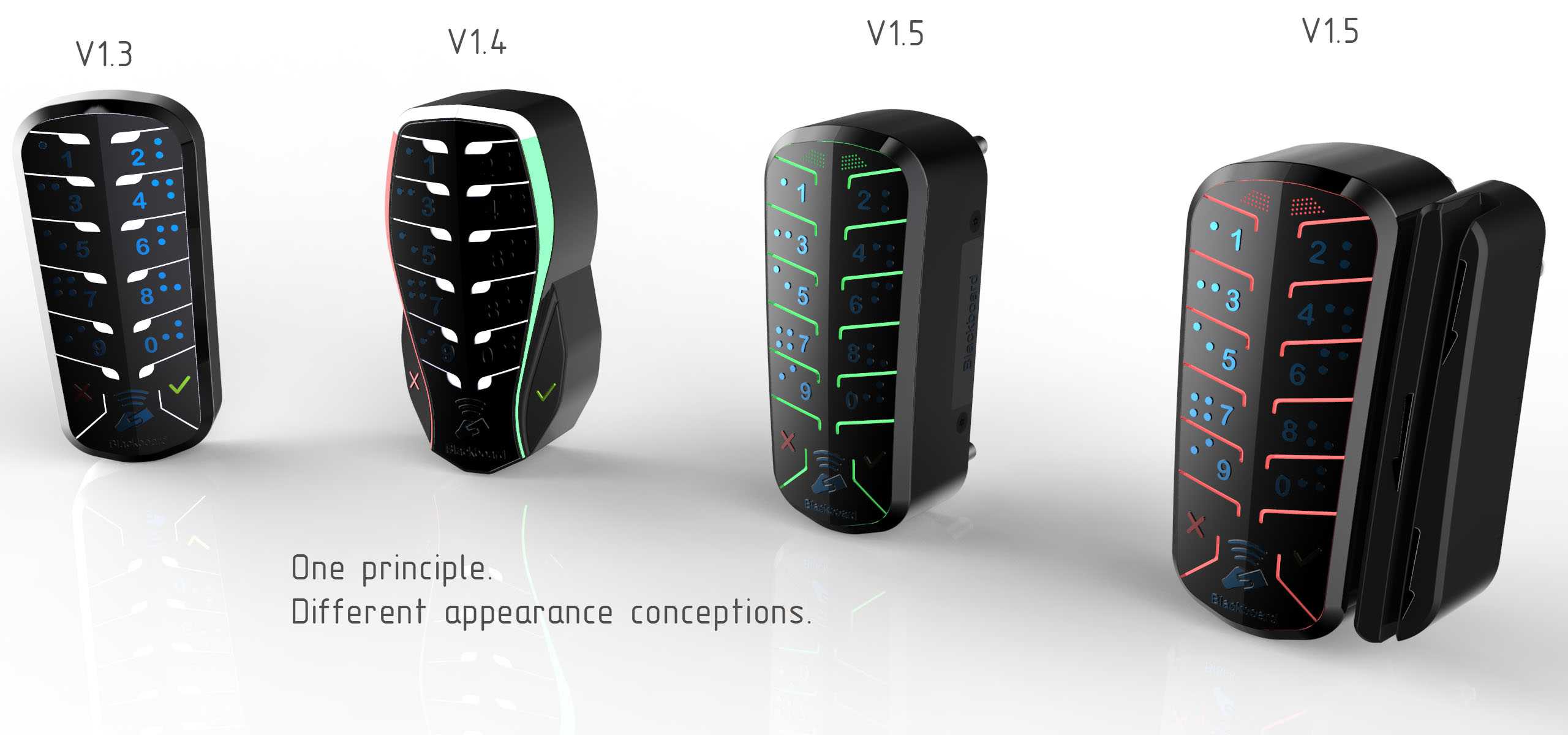

　　按键区域的设计兼顾了普通用户与视障用户的使用需求，每个按键上除了印刷数字标识，还设置了标准的盲文触点，视障用户可以通过触摸触点识别按键位置，不需要额外的语音提示就能完成密码输入。按键的背光采用PCB板直插的LED灯珠，灯光通过透明的中间导光板均匀传导到每个按键的字符位置，不会出现局部亮度过高或暗区的问题，白色、绿色、红色的灯光分别对应正常待机、验证通过、验证失败的状态提示，用户不需要看屏幕就能通过灯光颜色判断操作结果，导光板的设置也避免了LED灯珠直射产生的眩光问题，夜间使用不会刺眼。外壳表面的标识，包括键盘号码、功能徽标、无线检测标识、读卡箭头，都采用烫金工艺制作，相比普通丝印的标识，烫金层的附着力更强，长期日晒、摩擦也不会脱落，标识的辨识度更高。所有塑料零件都采用注射成型工艺，结构设计时做了均匀的壁厚处理，壁厚差控制在0.8毫米以内，避免注塑时出现缩痕、翘曲的问题，卡扣位置做了圆角过渡，减少装配时的应力集中，提升卡扣的反复拆装寿命，不会因为多次拆解出现卡扣断裂的问题。
