小型代步车管式焊接车架结构设计

项目分类:通用机械零部件 发布时间:2022-02-05 ID:544264
  • 小型代步车管式焊接车架结构设计
  • 小型代步车管式焊接车架结构设计

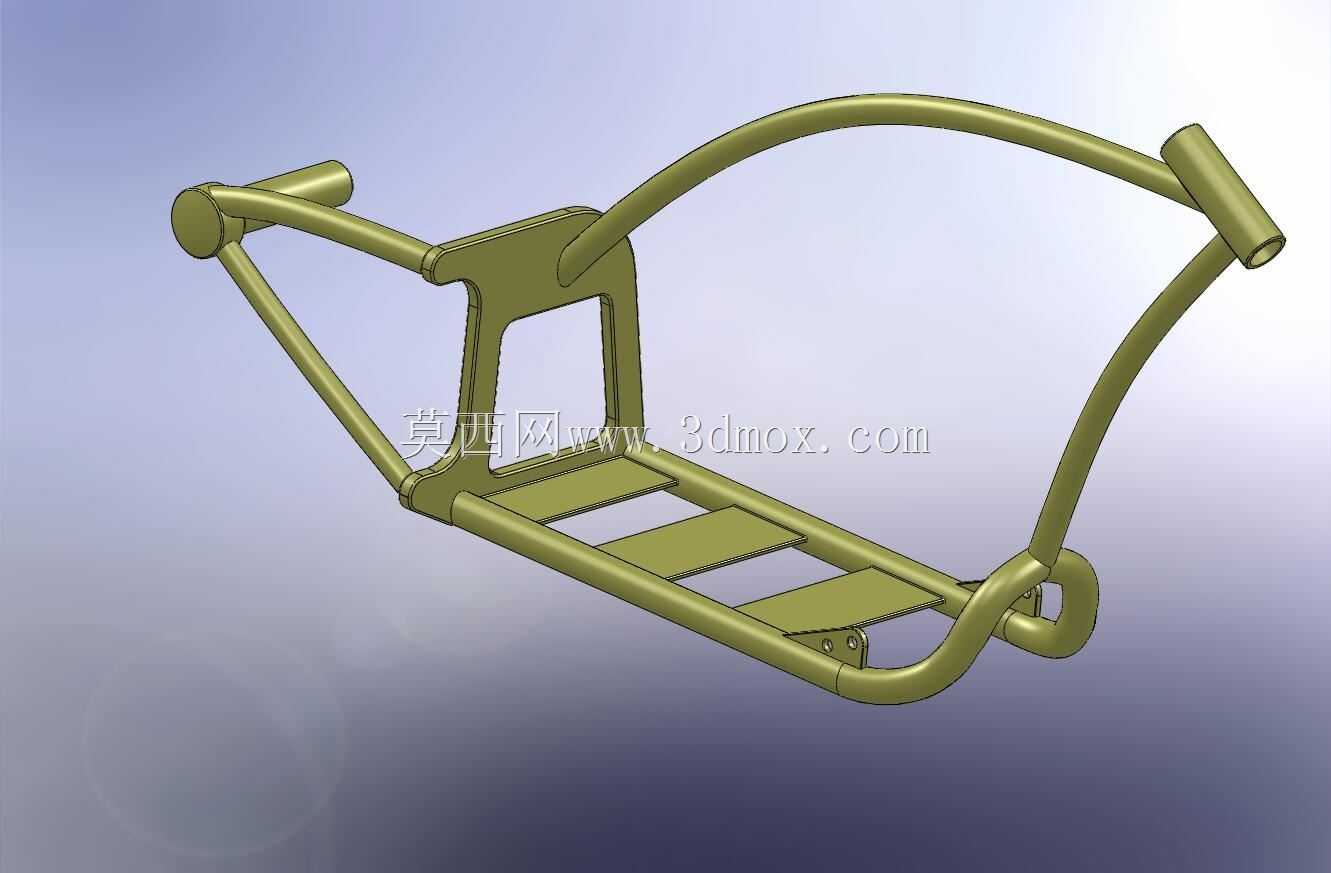

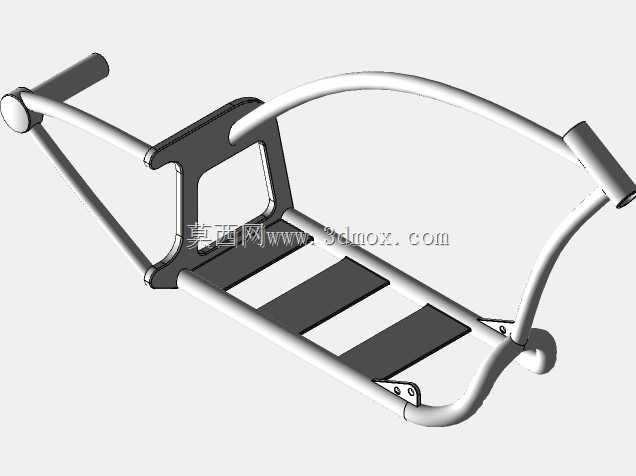

  这款管式焊接车架主要面向小型电动代步车、迷你休闲摩托类行走设备的承载主体设计,作为整车的核心安装基体,所有行走部件、动力单元、操控组件、外覆盖件都需要依托这个车架完成定位安装,直接决定整车的刚性表现、行驶稳定性与部件装配精度。从结构布局来看,整体采用弯管拼焊的框架式构型,前部设置对称的柱状安装位,用于固定转向立柱与前轮转向总成,安装位的同轴度公差在建模阶段就做了基准约束,避免后续装配出现转向卡滞、前轮偏磨的问题。前部延伸的斜向管梁直接衔接中部主承载区,中部区域预留了三块平整的安装托板,托板与管梁之间采用满焊连接的设计逻辑,托板上预留的安装孔位分别对应电池组、控制器、座椅底座的固定点位,托板的平面度在建模时设置了0.

  5mm的形位公差要求,保证大重量电池组安装后不会出现局部应力集中。车架上部的弧形弯管是整车的扶手/后靠背安装基准,弧形曲率经过人机工程校核,匹配普通身高使用者的倚靠姿态,同时弧形管的两端直接与后部纵梁焊接,形成闭合的受力回路,在车辆发生后部碰撞时可以通过管梁的形变吸收部分冲击能量。后部的环形弯管结构是后轮与后减震的安装位,环形结构的内径尺寸匹配常规8寸小直径轮毂的安装间隙,两侧预留的吊耳结构用于固定后减震器下端,吊耳的孔位同轴度直接影响后轮的行驶平顺性,建模时将两侧吊耳孔设置为同一基准轴,避免后续装配出现后轮偏摆。从设计思路上,这款车架优先考虑了小批量生产的工艺可行性,所有弯管的弯曲半径都统一为常用弯管机的标准模具参数,

  不需要额外定制异型弯管模具,有效降低生产阶段的工装投入成本;所有焊接位置都预留了足够的焊枪操作空间,避免出现焊缝位置过于狭窄导致的虚焊、漏焊问题,关键受力位置的管梁对接处都做了切口相贯处理,增大焊接接触面积,提升焊缝的连接强度。安装边界方面,整车架的长度方向尺寸控制在1.2米以内,宽度方向最大尺寸不超过0.6米,完全适配小型代步车的紧凑布局要求,前部转向安装位的中心高度、后部轮毂安装位的中心高度差经过校核,匹配整车1:1.2的前后载荷分配比例,避免出现头重脚轻导致的转向过沉或者高速行驶翘头问题。管梁的壁厚选择2.5mm的优质碳素结构钢,在保证整体刚性满足150kg额定承载要求的前提下,尽可能控制车架自身重量,降低整车能耗。

  在实际应用场景中,这类车架除了用于常规民用小型电动代步车,还可以适配厂区短途巡检代步车、景区休闲观光代步车、儿童迷你电动摩托等多款小型行走设备,只需要调整局部安装孔位的位置与尺寸,就可以匹配不同配置的部件安装需求,具备较强的结构拓展性。建模阶段对所有管梁的受力路径做了模拟校核,在额定承载状态下,中部托板区域的最大形变不超过1mm,前部转向位与后部轮位的应力集中区域都做了局部加衬管的强化设计,避免长期交变载荷作用下出现焊缝开裂、管梁变形的问题。车架表面的安装基准面都做了统一的基准标识,后续生产加工时可以直接依托这些基准面做装夹定位,减少加工过程中的基准转换误差,提升批量生产的尺寸一致性。
