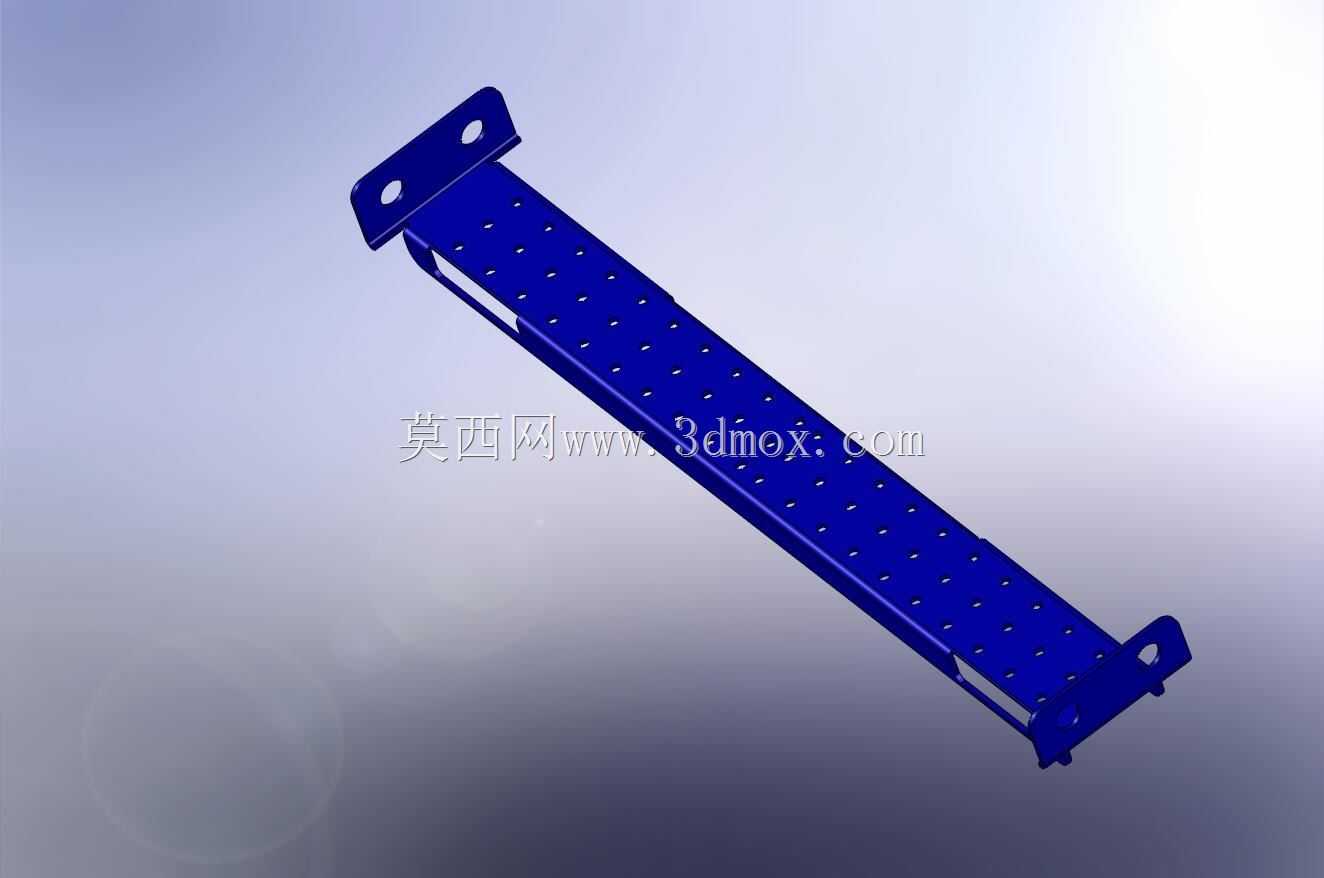

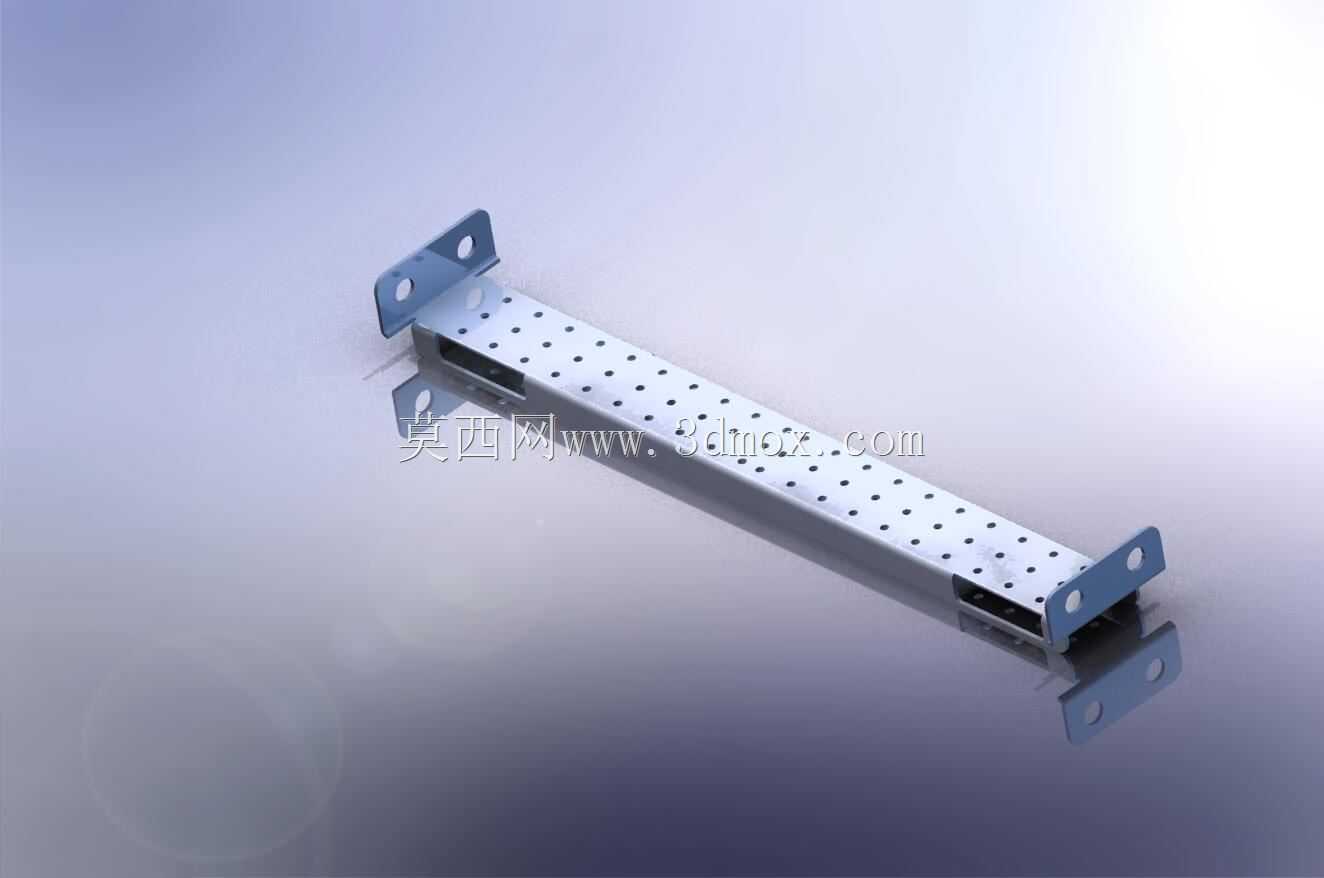

多孔安装式长条形钣金支撑连接构件

　　这类长条形多孔钣金构件，在电子设备机架、通信机柜内部、小型自动化设备的层板支撑场景中应用十分普遍，日常做设备结构排布时，经常会用到这类标准化的支撑连接零件来完成内部组件的固定与间距调整。从实际使用的角度看，它的核心作用是作为两端固定的承载梁，承担安装在其上的轻型板件、小型功能模块的静载荷，同时依靠本体上规则排布的通孔，实现安装位置的灵活调整，不需要在支撑梁上额外二次打孔，适配不同尺寸的挂载组件，大幅降低现场装配的调整工作量。

　　设计这类钣金件的时候，首先要考虑的是两端安装耳的折弯角度与安装孔位的同轴度，两端的折弯边是整个构件的受力支撑点，折弯时的R角要匹配板材厚度，避免折弯处出现应力集中导致的开裂，同时两端安装孔的中心距要严格匹配设备机架上的预设安装位公差，通常孔位公差要控制在±0.1mm范围内，避免安装时出现孔位错位无法穿装紧固件的问题。本体上的阵列通孔，孔径通常统一选用M3或者M4螺丝的过孔尺寸，孔间距按照25mm或者12.5mm的标准模数排布，这样可以兼容市面上大部分标准机柜的安装孔距规范，不管是固定理线架、小型电源模块还是设备层板，都能找到对应的安装点位。

　　从结构特性来看，这个构件采用单块钣金折弯成型，没有额外的焊接或者拼接结构，整体一致性好，批量生产时的良率高、成本可控。本体的长条形截面采用浅槽型折弯，也就是在板材两侧做小高度的翻边，这个结构设计可以在不增加板材厚度的前提下，大幅提升构件的纵向抗弯强度，避免长跨度安装时出现中部下挠的问题，毕竟这类支撑件的安装跨度通常在200mm到400mm之间，如果采用平板结构，即便是1.5mm厚的冷轧钢板，承载稍重的组件就会出现明显变形，而两侧翻边的槽型结构，能让同等厚度板材的抗弯刚度提升60%以上，完全满足轻型承载的需求。

　　安装边界方面，这类构件的两端安装耳通常是垂直于梁体方向折弯，安装时通过螺丝穿过安装耳上的通孔，固定在机架的立柱或者设备的侧梁上，安装完成后梁体的上表面与安装基准面保持平行，梁体下方预留的间隙可以走布线缆，不会和安装面之间出现夹线的问题。需要注意的是，设计时要控制两端安装耳的突出长度，不能过长否则会占用机架两侧的走线空间，也不能过短否则会降低安装点的连接强度，通常安装耳的长度控制在15mm到20mm之间，既能保证两颗固定螺丝的排布间距，也不会过多占用额外安装空间。另外，构件所有的棱边都要做去毛刺处理，尤其是孔位的边缘和折弯边的切口位置，避免装配时划伤操作人员或者破坏线缆的绝缘层，这是钣金类支撑件设计时很容易被忽略的细节，在实际装配场景中，毛刺导致的线缆破损、人员划伤问题十分常见，所以在建模阶段就要把去毛刺的工艺要求体现在结构细节里，比如孔位采用冲压成型自然带出小倒角，棱边预留0.2mm的倒钝余量。

　　从建模逻辑来看，这个零件的特征树非常简洁，从基础的平板草图绘制开始，先完成本体外形和所有孔位的草图排布，之后依次完成两侧翻边的折弯、两端安装耳的折弯，最后添加边角的倒钝处理，整个建模过程逻辑清晰，没有冗余的特征，不管是后续修改长度、调整孔间距还是更改板材厚度，都可以通过修改早期草图参数快速完成调整，不需要重构整个特征树，这也是这类通用钣金支撑件建模时的核心思路，要保证模型的参数化可修改性，适配不同设备的定制化尺寸需求。实际应用中，这类构件通常采用冷轧钢板加工，表面做镀锌或者喷塑处理，具备基础的防锈能力，适配工业场景下的常规使用环境，不需要额外做特殊的表面处理，只有在有防腐要求的特殊场景下，才会更换为不锈钢板材加工。
