汽修作业用重型安全支撑支架结构设计

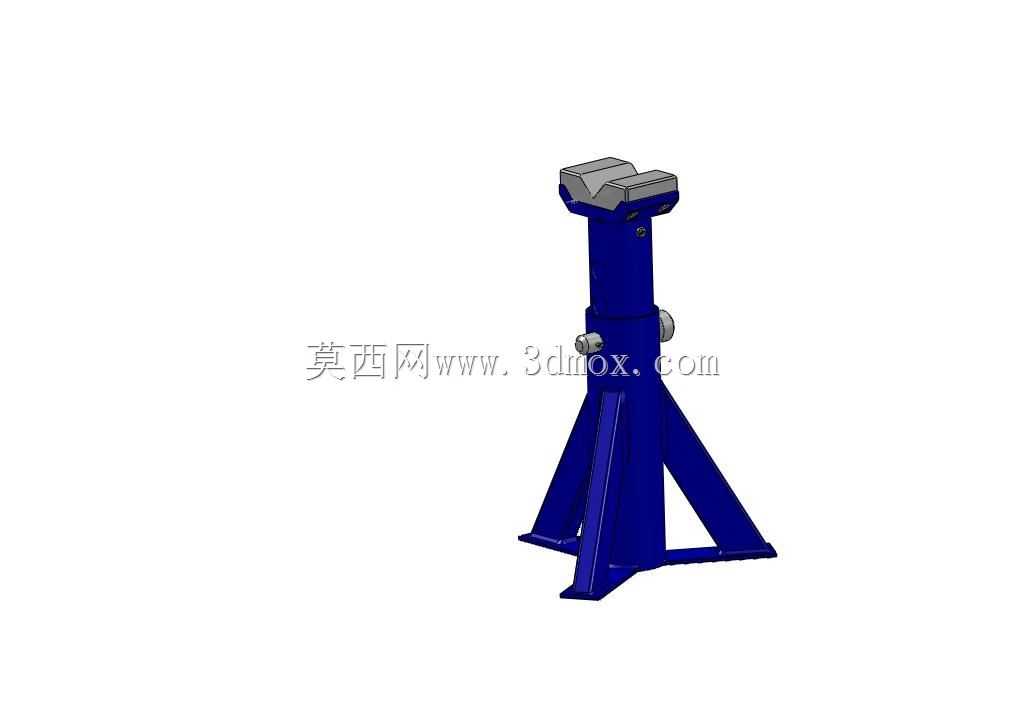

　　在商用车维保、乘用车底盘检修、小型工程机械维修的作业场景里，这类支撑支架是举升作业后必不可少的安全承载部件，它不承担主动顶升的功能，核心作用是在车辆被举升设备抬升到指定作业高度后，垫入车辆底盘指定的承重支点位置，承接车辆静态载荷，避免举升设备失压、滑移引发的作业安全事故，是汽保工位、户外应急维修场景里的标配安全工装。从结构设计逻辑来看，这款支架采用三脚落地的支撑构型，三个支腿沿中心承力柱周向120度均匀分布，每个支腿都做了变截面的加强筋结构，从中心柱下部一直延伸到支腿底端的触地端面，这种设计能把中心柱承受的垂直载荷均匀分散到三个支腿的接地端，即使在不平整的维修车间地面、或者户外硬化程度不足的临时作业场地，也能保证支撑的稳定性，

　　不会出现单腿悬空、载荷偏载引发的支架倾覆问题。中心承力柱采用套筒式伸缩结构，内侧的升降柱可以根据实际作业的支撑高度需求做档位调节，柱身设置的锁止销结构可以在调整到对应高度后插入定位孔，形成刚性的机械锁止，完全规避摩擦式锁止可能出现的滑脱风险，锁止销的端部做了滚花防滑处理，现场作业人员戴劳保手套也能快速插拔调整，不需要额外借助工具。顶端的支撑头采用V型带防滑齿的构型，这个结构是专门适配车辆底盘的边梁、车轴这类圆柱或者矩形截面的承重部位，V型开口可以自动对中被支撑的部件，表面的防滑齿能增大接触摩擦力，避免车辆在支撑过程中出现横向滑移，支撑头和升降柱的连接部位做了小幅的角度自适应设计，当被支撑面存在小角度倾斜时，支撑头可以自动贴合接触面，

　　不会出现线接触、点接触导致的应力集中，防止硌伤底盘部件或者支撑头局部压溃失效。从安装边界和尺寸适配的角度来说，这款支架的最低支撑高度可以适配家用轿车底盘较低的支撑需求，最高伸出高度能够覆盖轻型货车、SUV这类底盘较高车型的检修作业要求，三个支腿展开后的接地直径控制在合理范围，不会因为支腿跨距过大占用过多工位空间，也不会因为跨距过小降低支撑稳定性，支腿底端的触地面做了加宽的平底设计，即使在铺设有环氧地坪的维修车间使用，也不会压坏地面涂层，在户外砂石地面作业时也能减少支腿下陷的风险。在实际功能特性上，这款支架的额定承载能力覆盖常规家用车到轻型商用车的整备质量载荷，整体结构全部采用金属材质焊接成型，承力部位的焊缝都做了满焊处理，

　　关键受力位置额外增加了三角加强筋，避免长期承受交变载荷出现焊缝开裂的问题。和常见的单柱式支撑、四腿支撑结构相比，三脚支撑的构型天然具备地面自适应优势，不需要像四腿结构那样反复调整垫平就能保证稳定支撑，特别适合户外应急维修、场地条件有限的作业场景。在设计过程中，需要重点校核中心柱的压杆稳定性，尤其是升降柱伸出到最高位置时的长细比控制，避免出现压杆失稳弯折，同时锁止销的剪切强度、支腿与中心柱连接部位的焊接强度、支撑头的局部抗压强度都是需要反复验算的核心指标，所有承力部件的安全系数都要满足起重支撑类工装的强制安全要求，不能出现冗余不足的设计。这类支架在实际使用时，通常会成对配合使用，在车辆两侧的对称支点位置同时布置，保证车辆两侧的支撑高度一致，载荷分配均匀，不能单台支架独立支撑单侧车身，避免出现车身倾斜侧翻的风险。和液压千斤顶这类主动举升设备配合使用时，必须等千斤顶将车辆举升到目标高度后，再将支架调整到对应高度锁止，缓慢释放千斤顶的载荷，让支架完全承接车身重量，确认支撑稳固后作业人员才能进入车底开展检修作业，不能在千斤顶持压的状态下进入车底，这也是这类安全支撑支架存在的核心意义——为举升后的车辆提供刚性的、无失压风险的机械承载保护。
