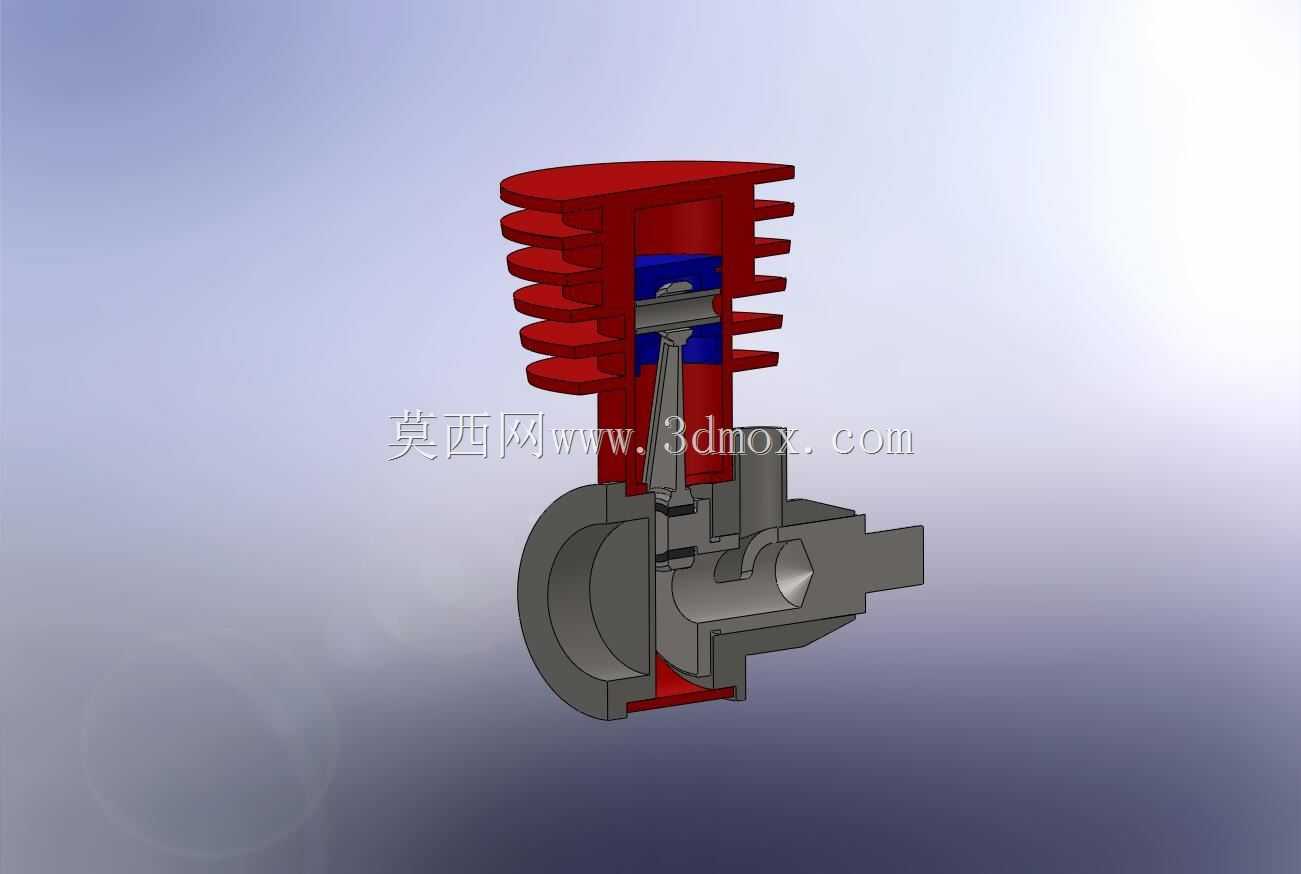

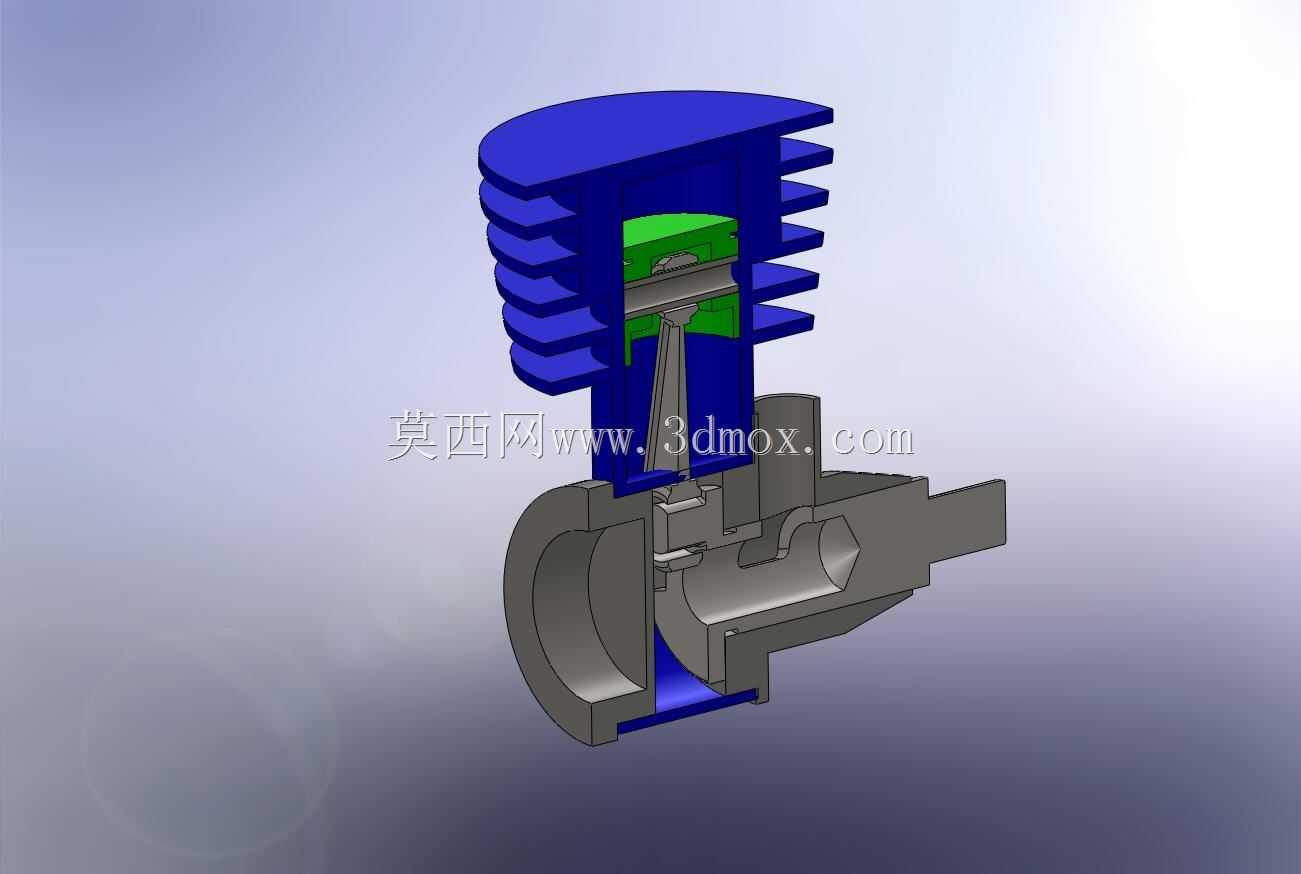

单缸内燃机活塞组件剖视结构设计

　　这套活塞组件结构，主要适配小排量通用单缸内燃机场景，常见于小型通用动力设备、园林机械、迷你摩托这类需要紧凑动力输出的装置上，核心作用是承接气缸内燃烧膨胀的气体压力，通过活塞销把作用力传递给连杆，最终带动曲轴旋转完成动力输出，同时配合活塞环完成气缸密封，隔绝燃烧室高压燃气与曲轴箱机油，避免窜气、窜油问题影响整机运行效率。

　　从结构设计逻辑来看，活塞头部采用了带多道环槽的设计，最上方环槽适配气环，负责密封燃烧室高压气体，下方环槽适配油环，负责刮除气缸壁上多余的机油，避免机油进入燃烧室参与燃烧。活塞顶部的凹坑造型是匹配燃烧室形状做的设计，能够在压缩行程终点引导混合气形成合理的涡流，提升燃烧效率，同时控制合适的压缩比，避免爆震问题出现。活塞裙部做了适配气缸内径的型线设计，并非正圆柱结构，而是考虑热膨胀量做了微椭圆修正，常温下裙部截面椭圆长轴垂直于活塞销方向，发动机达到工作温度后裙部膨胀趋近正圆，既能保证热态下不卡滞在气缸内，又能冷态下保持合适的配合间隙，减少敲缸异响。

　　配套的气缸部分外侧做了密集的环形散热鳍片，这是风冷内燃机的典型设计，鳍片的间距、厚度都经过热负荷校核，能够在设备运行时通过迎面气流带走气缸壁的热量，把气缸工作温度控制在合理区间，避免过热导致的润滑失效、零件变形问题。和活塞配合的连杆采用了小头带衬套、大头带轴瓦的分体结构，小头通过活塞销和活塞连接，活塞销两端用卡簧限位，避免销子轴向窜动刮伤气缸壁；大头和曲轴曲柄销连接，把活塞的往复直线运动转化为曲轴的旋转运动。曲轴箱体部分做了集成化的气道结构，侧面预留的接口是进气通道，能够配合化油器或者节气门体完成混合气导入，下部腔体是曲轴箱空间，用来容纳曲轴连杆机构，同时储存润滑机油，箱体上的加强筋结构既提升了整体刚性，又能辅助传导散热，降低运行过程中的振动噪音。

　　从安装边界来看，这类活塞组件的气缸外径受散热鳍片外轮廓限制，安装时需要预留足够的通风间隙，保证散热气流能够顺畅流过鳍片间隙，不能被周边覆盖件完全包裹；气缸和曲轴箱的结合面采用止口定位，安装时需要保证结合面密封垫的压缩量均匀，避免漏气漏油；活塞销的安装需要采用热装工艺，加热活塞销座后再装入活塞销，避免常温压装导致销座变形开裂；活塞环安装时需要错开各道环的开口位置，开口不能对准活塞销方向，也不能对准活塞侧推力方向，避免运行过程中出现漏气问题。

　　实际选型适配时，需要注意活塞和气缸的配合间隙要匹配运行工况，高负荷连续运行的设备要适当放大间隙，避免热膨胀卡滞；散热鳍片的总散热面积要和设备的额定功率匹配，功率越大需要的散热面积越大，鳍片间距也要适当加大，避免积灰堵塞影响散热效果；连杆的长度要和活塞行程匹配，保证活塞到达上止点时的余隙高度符合设计要求，余隙过小会导致活塞碰撞气门或者气缸盖，余隙过大会降低压缩比，影响动力输出和燃烧效率。整套结构的运动件都做了动平衡校核，活塞和连杆的重量分组公差控制在很小的区间，避免高速运行时产生过大的往复惯性力，导致整机振动超标、轴承过早磨损。
