集成式气动控制阀组三维结构设计

　　在工业自动化气动控制系统的搭建场景中，这类集成式气动阀组是气路逻辑控制的核心执行元件，区别于单路独立安装的单体气动阀，该阀组将多片阀岛单元集成在统一的汇流基板上，能够在极小的安装空间内完成多路气动执行元件的独立气路通断、换向控制，常见应用于非标自动化装配线、包装机械气动回路、机床夹具气控系统、小型气动机械手的动作控制单元中，可同时对接多组气缸、气动夹爪、真空发生器等终端气动执行件，大幅简化气路管路的排布复杂度，减少分散安装带来的管路接头泄漏点。从结构设计逻辑来看，该阀组采用模块化叠装思路，汇流板作为整个组件的安装基座，内部预先加工出连通各阀位的公共进气通道、公共排气通道，每一片阀单元通过底部的密封槽与汇流板的气路孔对接，

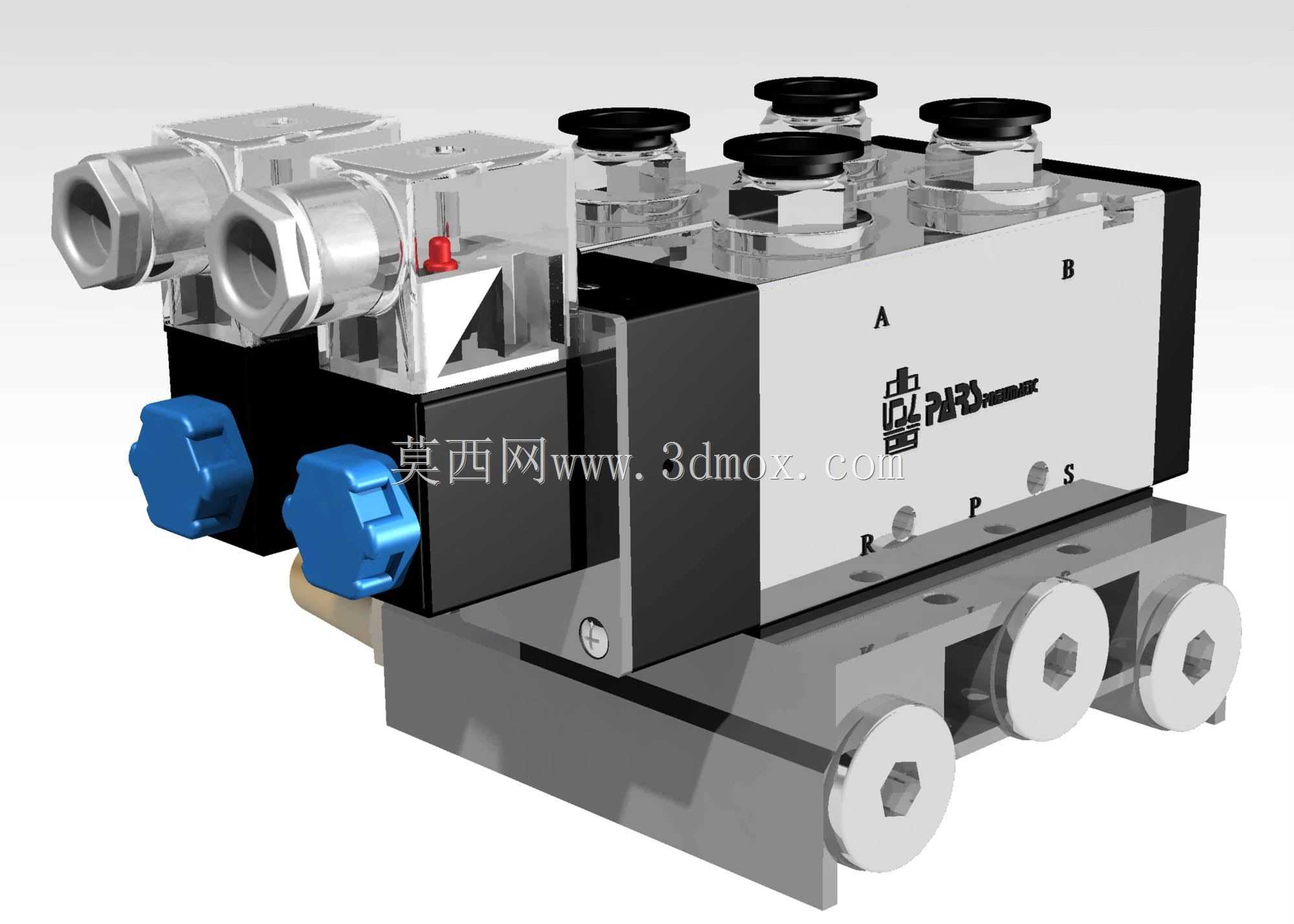

　　无需在阀与阀之间额外布设跨接气管，单阀故障时可单独拆卸更换，无需拆解整个阀组的外部管路，维护效率远高于分散布置的独立阀组。阀组侧面的蓝色手控旋钮是手动调试按钮，在设备断电、气路初次调试阶段，可通过按压该旋钮手动触发对应阀位的换向动作，无需接入控制信号即可完成气路通断测试，方便现场安装人员排查气路接线、管路对接的问题。顶部的黑色快插接头为工作气口，采用推入式快接结构，适配常规外径的气动软管，安装时直接将气管插入接头即可完成密封固定，拆卸时按压接头顶部的弹性卡圈即可拔出气管，无需额外的密封生料带或管接头配件，能够大幅缩短现场气路装配的作业时长。阀组正面的标识区标注了各气口的功能代号，A、B口为对应阀位的两个工作输出口，

　　分别连接气动执行件的两个气腔，P为公共进气口，R、S为独立排气口，排气口可根据工况需求加装消音器，降低阀组排气时的气流噪音，避免车间环境的噪音污染。从安装边界来看，整个阀组的安装孔位集中在底部汇流板的两侧，采用通孔沉头设计，可通过内六角螺栓直接固定在设备的安装面板或型材支架上，安装面的平面度要求控制在0.1mm以内，避免汇流板安装受力变形导致内部气路密封失效。阀组的侧向预留了电气接口的安装位，可根据控制需求适配单阀独立接线或多针集成插头，集成插头式接线可将所有阀位的控制信号线整合为一根多芯电缆接入控制系统，减少控制柜到阀组之间的布线数量，进一步压缩设备的布线空间。在实际选型应用中，这类集成阀组的额定工作气压适配常规工厂气动系统的0.

　　15-0.8MPa供气压力范围，阀片的响应速度可满足大部分中低速自动化设备的动作节拍要求，单路阀的通径可根据驱动的执行元件耗气量选择，汇流板的阀位数量可根据实际控制的气路数量灵活扩展，无需重新设计整体基座结构。设计过程中需要重点关注汇流板内部气路的壁厚控制，公共气路通道的通流面积要匹配所有阀位同时工作时的最大耗气量，避免出现供气压力不足导致的执行元件动作无力问题；各阀位之间的密封槽尺寸要与密封圈的线径匹配，压缩量控制在合理区间，既保证密封可靠性，又避免密封圈过度压缩导致的装配阻力过大、阀片拆卸困难问题。手控按钮的按压行程设计要兼顾手动操作的手感和阀体内阀芯的触发行程，避免出现按压力度过大损坏阀芯、或者按压行程不足无法触发换向的问题。快插接头与阀块的连接采用螺纹密封加密封圈的结构，接头的锁紧卡圈要适配气管的外径公差，保证气管插入后在额定工作气压下不会出现脱管、漏气问题。整个阀组的外形结构做了棱角钝化处理，避免安装调试过程中尖锐边角划伤操作人员，外露的电磁驱动部分做了防护结构，可适配车间多尘、少量油污的工作环境，减少粉尘、油污进入阀体内部导致的阀芯卡滞故障。
