女士高跟鞋底曲面结构三维造型

　　日常做鞋类结构建模时，这类高跟女鞋的中底部件是最考验曲面把控能力的，不同于平跟鞋底的平缓曲面，高跟款的鞋底需要同时适配足弓支撑弧度、前掌弯折需求以及后跟跟座的安装贴合度，每一段曲面的曲率都要和后续的鞋面、鞋跟装配边界完全匹配，差个0.2mm的曲面偏差，后续打样就会出现部件贴合错位、穿着硌脚的问题。先从实际应用场景来说，这类鞋底是女士正装高跟皮鞋的核心承载部件，上接鞋面内底，下连外底与高跟，日常穿着时要承受整个人体的重量，同时还要适配行走时前掌的反复弯折、足弓处的持续支撑，所以建模时不能只追求外观线条流畅，还要把受力分布的结构逻辑融入曲面设计里。做这个造型的时候，我是先从足底压力分布的点位开始搭线的，

　　前掌第一到第五跖骨的受力区域要做平缓的下沉曲面，避免行走时前掌局部压力过大，足弓位置的曲面要贴合亚洲女性平均足弓的隆起弧度，不能太平失去支撑性，也不能太拱导致穿着顶脚，后跟的窝位要刚好卡住高跟的安装座，边缘的止口线要预留出鞋面缝合的余量，整个侧边的包边曲面要顺着鞋楦的侧墙走势走，不能出现突兀的折角，不然后续和鞋面粘合的时候会出现缝隙。从安装边界来看，这个鞋底的前掌厚度控制在4mm左右，后跟和鞋跟衔接的位置厚度要做到8mm，保证和鞋跟安装面的接触面积足够，不会因为长期受力出现开裂，整个鞋底的侧边轮廓线要和鞋楦的底边轮廓完全重合，边缘的倒角要做均匀的R1.2过渡，既不会硌脚，也能给外底的粘贴预留足够的粘合面。

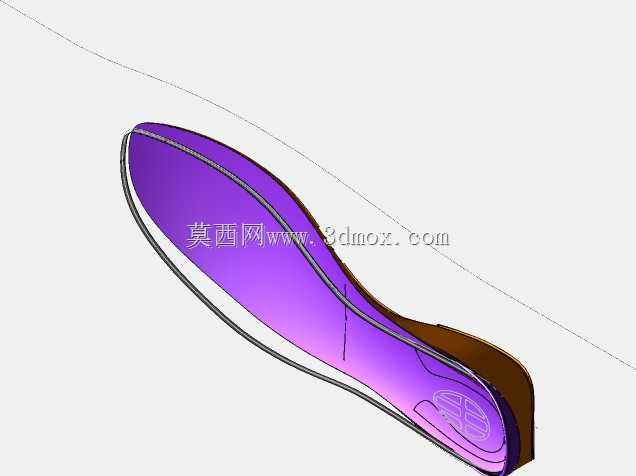

　　很多新手做这类鞋底建模的时候容易只照着参考图描外轮廓，忽略了内部的支撑结构，其实这个曲面下面还要预留出勾心的安装槽，就是足弓位置那条长条形的凹槽，是用来放钢勾心的，这个槽的深度要控制在2mm，宽度刚好匹配标准女鞋勾心的尺寸，位置要对准足弓的受力中心线，不然鞋子穿久了会出现鞋跟歪掉的问题。还有前掌位置的防滑纹路安装位，虽然这个模型做的是中底，但前掌底面要预留出和外底纹路对齐的定位凸点，后续外底粘合的时候能快速对位，不会出现外底装歪的情况。从设计思路上来说，这个造型没有做多余的装饰线条，所有的曲面变化都是服务于功能需求的，侧边的渐变紫色效果是做外观评审用的渲染层，实际生产的时候这个曲面是要直接开注塑模的，所以曲面的G2连续要做到位，

　　不能有曲率突变的地方，不然注塑出来的零件表面会有缩痕或者光影不顺的问题。我当时做这个模型的时候反复调整了三次足弓位置的曲率，第一次做的弧度太平，套在鞋楦上发现足弓位置有空隙，支撑性不够，第二次调的太拱，试穿的时候发现顶足弓，走十分钟就会疼，最后是参考了120双量产女鞋的足底扫描数据，把足弓最高点的位置定在距离后跟三分之一总长的位置，高度控制在18mm，刚好贴合大部分女性的足弓曲线。还有后跟位置的曲面，要做一个向内收的弧度，和细高跟的衔接处要做平滑的过渡，不能出现直角台阶，不然视觉上会显得鞋跟很笨重，也容易在穿着的时候磕碰掉块。整个鞋底的长度是按照37码女鞋的尺寸做的，总长245mm，前掌最宽处82mm，后跟座位置宽度52mm，这些尺寸都是和标准鞋楦的尺寸完全对应的，后续如果要做全码缩放，只要按照鞋码的放码规则整体缩放曲面就行，不用重新调整曲率关系，因为建模的时候所有的控制线都是参数化关联的，放码的时候不会出现曲面变形的问题。另外，这个鞋底的边缘止口做了0.8mm的凸台，是用来和鞋面的下边缘缝合的，凸台的宽度均匀一致，缝合的时候针脚能刚好走在凸台的中心位置，保证缝合强度，也不会出现鞋面和鞋底错位的问题。很多人觉得鞋类建模就是做外观，其实里面的结构细节全是和实际穿着体验、生产工艺绑定的，每一个曲面的起伏、每一个尺寸的设定，都要考虑到后续的生产可行性和穿着的舒适度，不然建出来的模型看着好看，根本没法量产，也没法实际使用。
