汽车塑料燃油滤清器结构设计

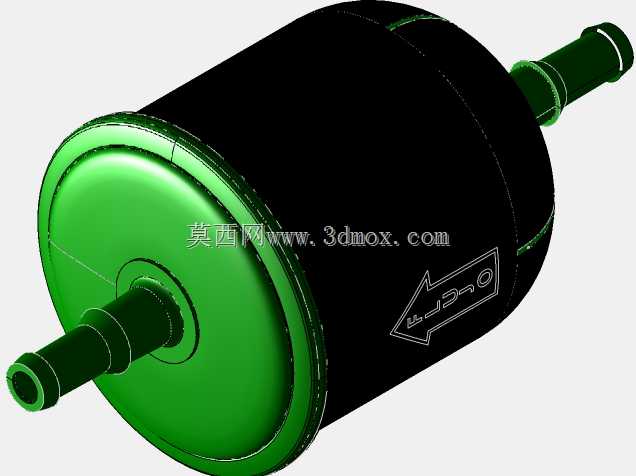

　　在乘用车燃油供给系统的布局中，燃油滤清器是串联在油箱与喷油器之间油路的核心功能部件，其核心作用是滤除燃油中混杂的氧化铁、粉尘、胶质等固体杂质，避免杂质进入喷油嘴、燃油泵等精密配合部件造成异常磨损或油路堵塞，直接关系到发动机供油稳定性与燃烧效率。这款塑料壳体的燃油滤清器采用两端同轴宝塔接头的布局，适配内径8mm左右的耐油橡胶燃油软管，安装时无需额外定制法兰支架，可直接通过管箍固定在车身纵梁或发动机舱附近的空闲位置，整体轴向长度控制在120mm区间，壳体最大外径约60mm，安装时仅需预留两端各30mm的软管弯折空间，不会占用过多底盘或舱内布置空间，适配多数紧凑型家用车的油路改装与原厂替换场景。

　　从结构设计逻辑来看，这款滤清器采用旋压密封的塑料壳体结构，壳体主体选用耐汽油腐蚀的玻纤增强PA材质，相比传统金属壳体滤清器，重量降低40%以上，同时避免了长期使用过程中壳体锈蚀产生杂质二次污染燃油的问题。壳体两端的接头采用一体注塑成型的宝塔式倒刺结构，倒刺的倾斜角度设置为15度，装配时橡胶软管可顺着倒刺斜面轻松套入，受油压反向冲击时倒刺会嵌入软管内壁形成多道密封线，配合不锈钢喉箍紧固后可承受1.2MPa的燃油压力无渗漏，完全覆盖乘用车电喷系统0.3-0.5MPa的常规工作压力区间。壳体表面模压的燃油流向箭头标识，可避免维修装配时出现进出油口接反的问题，箭头指向与燃油从油箱到发动机的流动方向完全一致，装配时无需额外对照说明书即可快速确认安装方向。

　　内部过滤组件采用折叠式滤纸滤芯，滤纸折叠密度设置为每厘米3个折峰，有效过滤面积达到1200平方厘米，可在保证过滤精度达到10微米的前提下，将燃油通过滤清器的压力损失控制在5kPa以内，不会因滤清器自身阻力造成供油压力不足导致的发动机动力下降问题。滤芯与壳体之间的密封采用丁腈橡胶密封圈，密封圈的压缩量设置为25%，可在-40℃到120℃的工作温度区间保持稳定的密封性能，覆盖车辆从极寒地区启动到夏季长时间高速行驶的全场景工作温度范围。壳体端盖与主体的连接采用超声波焊接工艺，焊接缝宽度设置为3mm，焊接完成后会进行1.5MPa的保压气密性测试，确保长期使用过程中不会出现焊缝渗油的问题，相比传统螺纹连接加密封圈的结构，减少了一个潜在的渗漏点，同时提升了生产装配效率。

　　在实际装车应用中，这类塑料壳体燃油滤清器的更换周期通常为3-4万公里，相比金属壳体滤清器，塑料壳体在报废拆解时可通过破碎回收实现材料再利用，更符合汽车零部件的环保要求。设计过程中针对壳体的耐压强度做了有限元仿真验证，在1.8MPa的爆破压力下壳体仅会出现接头位置的塑性变形，不会发生壳体碎裂导致燃油大量泄漏的风险，满足汽车零部件的安全性能要求。两端接头的同轴度控制在0.1mm以内，装配软管后不会出现接头偏斜导致的软管弯折憋油问题，保证油路的通流截面稳定。壳体外表面做了哑光磨砂处理，避免生产运输过程中表面划伤影响外观，同时磨砂表面可减少使用过程中灰尘、油污的附着，便于后期维修检查时观察壳体是否存在渗油、开裂等异常情况。

　　针对售后维修场景，这款滤清器的整体结构没有采用不可拆解的一体化设计思路？不，实际量产状态下为了保证密封可靠性，这类滤清器均为一次性更换件，无需拆解维护，更换时仅需松开两端喉箍拔下旧件，插上新件后重新紧固喉箍即可完成操作，单人作业时间不超过10分钟，无需专用维修工具，适配快修店甚至车主自行更换的使用场景。设计时还考虑了不同车型的安装兼容性，接头尺寸采用行业通用的标准规格，可适配多数采用8mm内径燃油管的车型，无需针对特定车型开发专用接头，降低了零部件的生产与备货成本。在油路布置中，这款滤清器可水平或垂直安装，不受安装角度影响，内部滤芯的旁通阀设置在出油端，当滤芯堵塞导致压差达到80kPa时旁通阀会自动开启，保证燃油可绕过堵塞的滤芯持续供油，避免滤芯完全堵塞导致发动机突然熄火的安全隐患，旁通阀的开启压力经过反复标定，既不会因压力过低导致未过滤燃油过早进入油路，也不会因压力过高导致供油中断。
